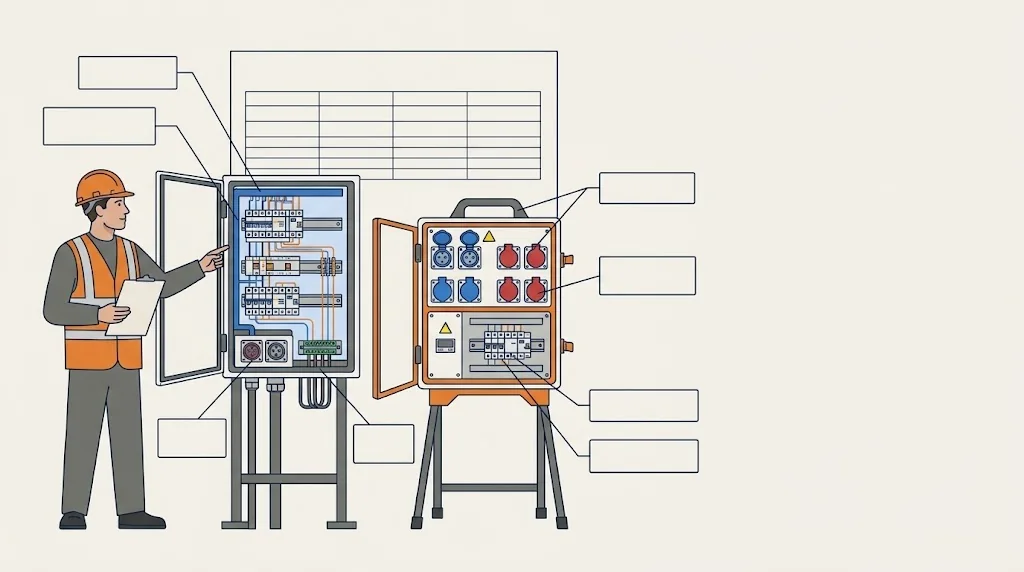

1. ЩМ 与 РУСП 的规范定义与功能基础
ЩМ 与 РУСП 在同一工地上解决不同的任务。机械化配电箱（ЩМ）是面向整个区段的固定式或半固定式引入、计量和配电装置：在接入点处一次就位，不再移动。便携式配电装置（РУСП）是带 3 至 8 个插座的移动式配电箱，随作业面推进而搬运。对用于施工现场的成套装置的要求由 GOST IEC 61439-4 规定；GOST R 51321 系列已由 GOST IEC 61439 系列取代。
而 РУСП 则是一种移动式电气产品，其结构经过优化，便于频繁的空间移动（搬运），可直接搬到作业区域。如果说 ЩМ 扮演的是局部变压器或下级馈线变电所的角色，那么 РУСП 就是末端配电节点，为终端电动工具提供直接的连接接口。
2. 结构差异与外壳材料
ЩМ 与 РУСП 外壳的结构形式由其空间布置条件决定。ЩМ 机械化配电箱主要采用厚度为 1.5 至 2.0 mm 钢板制成的金属焊接式或装拆式外壳。这种做法的原因在于：外壳内不仅要安放开关自动装置，还要安放体积较大的电能计量设备（电流互感器、电能表）以及母线排组件。固定式 ЩМ 重 30 至 80 kg 甚至更重––无法人工搬运。
与此相反，移动式 РУСП 配电箱在设计时追求极致的紧凑性和最小的质量。其外壳的主要材料是高科技聚合物：抗冲击 ABS 塑料、自熄性聚碳酸酯，或专用的高密度橡胶（热塑性弹性体）。采用塑料和橡胶外壳同时解决了两项至关重要的工程任务：
- 实现 II 类电气安全（按 GOST IEC 61140-2012 的双重或加强绝缘），由于外壳本身即为绝缘体，从而消除了绝缘击穿至外壳时的触电风险。
- 将产品重量降至 5–15 kg，使一名工人无需借助起重机械即可在施工现场移动该装置。
3. 内部电路与器件构成的对比分析
ЩМ 的开关拓扑面向较高的输入电流（通常为 100 A 至 400 A），并包含商业或技术计量单元。ЩМ 内部安装有 PEN 母线，或截面相当大的分开的 N 母线与 PE 母线。ЩМ 的输出线路往往是固定式接线端子排或大功率电源连接器，用以为其他配电箱（包括 РУСП）、塔式起重机、混凝土搅拌机组和泵站供电。
РУСП 的内部电路布局则不同。其输入额定电流范围限于 16 A、32 A、63 A，较少为 100 A。РУСП 的主要特点是在外壳的外面板上直接高密度集成插接式连接器。所有插座均配有弹簧式防护盖。РУСП 内部的断路器和 УЗО（漏电保护装置）由透明的聚碳酸酯检视窗保护，从而可在不破坏外壳整体密封性的前提下监控断路器状态并进行其分合操作。
| 对比标准 | 机械化配电箱（ЩМ） | 便携式配电装置（РУСП） |
|---|---|---|
| 安装方式 | 固定式，落地或借助锚栓/支座壁挂 | 移动式、便携式（带框架、把手或支脚） |
| 外壳材料 | 带防腐涂层的钢板 | 抗冲击聚合物、聚碳酸酯或硬质橡胶 |
| 额定输入电流 | 100 A 至 400 A（典型方案） | 16 A 至 100 A |
| 连接接口 | 接线夹、干线母线、电源连接器 | 符合 IEC 60309 标准的内置插座 |
| 电能计量 | 必须集成计量单元（电能表 + 电流互感器） | 通常没有（可选配用于局部监测） |
| 电气安全等级 | I 类（要求外壳必须接地） | 钢制外壳为 I 类––必须接 PE；仅当外壳为聚合物且无可触及金属部件时才为 II 类 |
4. 应用领域及在电网层级中的协调
现场中 ЩМ 与 РУСП 的协同遵循严格的层级原则，符合 СНиП 12-03-2001（建筑施工劳动安全）的要求。施工机械化配电箱直接安装在产权分界处，或安装在设施的总进线配电装置（ВРУ）附近。来自变压器变电所的铠装干线电缆接入其中。从 ЩМ 引出径向电缆线路，为分散在设施各处的便携式 РУСП 装置供电。
РУСП 直接布置在作业生产区：在进行内部装修的房间内、在建单体建筑的各楼层、工艺沟槽中。工人将终端移动机械接入 РУСП：电锤、磨光机、便携式照明、小功率潜水泵。ЩМ 与 РУСП 并不相互替代：ЩМ 接受进线、进行计量并向全场地分配电能，РУСП 则将其进一步送往各楼层和作业区。
5. 选型的经济性与运行方面
在论证电气设备采购项目的预算时，重要的是要考虑总拥有成本。购置 ЩМ 的资本支出更高，原因在于金属外壳的材料用量大以及计量设备的成本。然而 ЩМ 是按在同一地点多年使用而设计的。试图将 ЩМ 当作便携式装置使用，会导致其结构迅速磨损、电缆引入口变形并违反安全技术要求。
РУСП 按单台设备折算的初始成本较低，但要求严格控制供电软电缆所承受的机械负荷。РУСП 的运行灵活性使得可以省去从远端配电箱到每件工具铺设数百米细电缆的费用––只需向 РУСП 拉一条大功率电源干线，再在本地完成分配即可。
6. 接地系统拓扑与商业计量的组织
固定式机械化配电箱（ЩМ）与便携式配电装置（РУСП）之间根本性的结构差异，决定了在组织接地系统方面采用截然不同的做法。根据 ПУЭ-7（电气装置安装规程）第 1.7 章的要求，施工和生产现场采用 TN-C-S 或 TN-S 型保护接地系统。为正确理解 ЩМ 与 РУСП 接线上的区别，必须详细剖析电流在保护导体中分布的物理过程。
机械化配电箱（ЩМ）在多数情况下是来自变压器变电所的合并 PEN 导体的分离点。ЩМ 金属外壳内安装有主接地母排（ГЗШ）。合并导体牢固固定于 ГЗШ，随后在电气上分离为工作零线导体（N）和保护零线（PE）。进线处 PEN 的重复接地由 ПУЭ 第 1.7.61 条要求，而电阻标准由第 1.7.103 条规定。机械化配电箱 ГЗШ 所连接的重复接地回路的电阻需经计算并用仪器验证。下面是三相 380 V 电网所需回路电阻的分步计算：
步骤 1：确定标准电阻值。按 ПУЭ 第 1.7.103 条，在线电压 380 V 时，PEN 导体每一重复接地体的电阻不得超过 30 Ω，而该线路 PEN 导体所有重复接地的总电阻不得超过 10 Ω。4 Ω 这一数值针对的是连接电源中性点的接地装置（第 1.7.101 条），不适用于现场的重复接地体。
步骤 2：计算单根垂直电极。长度为 L（m）、直径为 d（m）、打入电阻率为 ρ（Ω·m）土壤中的单根棒的电阻 R1，按公式计算：R1 = (ρ / (2 · π · L)) · ln(2 · L / d)。对于壤土，ρ 取为 100 Ω·m。当棒长 3 m、直径 0.016 m 时：
步骤 3：确定电极数量。计入利用系数（回路的 Ki ≈ 0.8）后所需的棒数（n）计算为 n = R1 / (R_所需 · Ki)。按单一重复接地体 30 Ω 的标准：31.4 / (30 · 0.8) = 31.4 / 24 = 1.3，即两根电极即可。按 10 Ω 的总标准：31.4 / (10 · 0.8) = 31.4 / 8 = 3.9，即四根电极。电极用钢带连接并接到 ЩМ 外壳上。
与 ЩМ 不同，便携式 РУСП 配电箱已按五线制方案（L1、L2、L3、N、PE）接入。РУСП 内部的 N 母线与 PE 母线相互绝缘，严禁将其重新连接。厂产 РУСП 采用钢制外壳：这类外壳属于 I 类，需连接到供电电缆的 PE 导体。它不需要单独的本地接地回路––保护由供电线路的 PE 提供。无需连接外壳的 II 类，仅见于外壳为聚合物且无可触及金属部件的配电箱。
另一项根本性区别在于用于商业或技术电能计量的测量电流互感器（ТТ）的集成，它们仅安装在 ЩМ 中。电流互感器将较高的一次电流（例如 200 A）变换为对计量设备而言安全的二次电流（5 A）。计算电流互感器的二次负荷是为了校验其精度等级（商业计量通常为 0.5S）。二次回路的功率计算为：S = I² · R，其中 I = 5 A，R 为铜导线和电能表触点的电阻。步骤 1：截面 2.5 mm²、长度 1 米的导线电阻为 0.007 Ω。步骤 2：导线中的功率损耗 S = 5² · 0.007 = 25 · 0.007 = 0.175 VA。步骤 3：将总负荷与 ТТ 的额定功率（例如 5 VA）相核对。
