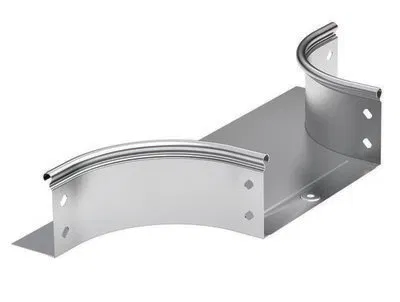

Как выбрать Т-образное ответвление

Ширина основного лотка — должна точно совпадать с шириной магистральной трассы (50, 100, 150, 200, 300, 400, 500, 600 мм). Перепад через переходник делать нельзя — нарушится радиус изгиба кабеля.
Ширина бокового отвода — может быть меньше или равна основной. Например, при магистрали 400 мм отвод возможен 100/150/200/300/400 мм. По ПУЭ радиус изгиба кабеля должен быть не меньше требуемого для марки кабеля (обычно 7,5–15 диаметров).
Высота борта — 35/60 мм для слаботочных и контрольных трасс; 85/100 мм для силовых до 1 кВ; 110 мм и выше — для большого количества кабелей и силовых от 35 кВ.
Материал и покрытие — оцинковка по Сендзимиру (Z200–Z275) для сухих помещений; горячее цинкование (Z350+) для улицы и подвалов; нержавейка AISI 304/316 для пищевых, химических, морских применений.
Исполнение по соединителю — «без соединителя» предполагает отдельные соединительные пластины (нужно докупать); «со встроенным соединителем» — пластины приклёпаны или приварены к ответвлению, монтаж быстрее.
Совместимость с серией лотка — ответвление подбирается под конкретную серию того же производителя (например, DKC F5, СИСТЕМА КМ ЛЛ, OBO RKS). Геометрия замков и крепёжных отверстий не унифицирована.
Заземление — по ПУЭ 1.7.139 кабельные трассы должны быть заземлены. Если ответвление имеет неэлектропроводное покрытие на стыках, между секциями ставят гибкие шинки заземления.

Часто задаваемые вопросы

Можно ли изготовить ответвление из обычного отрезка лотка?

Технически да, но это нарушает требования ГОСТ Р 52868 и ПУЭ к радиусу изгиба, кромкам и заземлению. Самодельный T-узел имеет острые кромки, режущие изоляцию, и теряет электрическую непрерывность. Для приёмки систем СКС и силовых трасс заводской фасонный элемент обязателен.

Чем отличаются «с соединительным элементом» и «без»?

«С соединительным элементом» — в комплекте идут уже приваренные/приклёпанные пластины-соединители для стыка с основным лотком. «Без» — пластины нужно докупать отдельно (артикулы вроде SC, JC у разных производителей). Готовый комплект экономит ~15% времени монтажа, но дороже на 5–10%.

Какой минимальный радиус ответвления для силового кабеля 4×95?

Для кабеля ВВГнг-LS 4×95 (наружный диаметр ≈ 33 мм) минимальный радиус изгиба = 15 × Ø = 495 мм. Стандартное Т-ответвление обеспечивает плавный поворот; при ручном изгибе или резке нужно проверять, чтобы радиус был не меньше требуемого.

Можно ли поставить пластиковое ответвление вместо стального?

Только для слаботочных и СКС-трасс с малой нагрузкой по массе кабелей (до 5 кг/м) и при отсутствии требований по огнестойкости. Силовые трассы и пути эвакуации требуют стальных лотков по СП 6.13130 — пластик не сертифицируется на класс огнестойкости E60/E90.

Какое покрытие выбрать для подвала жилого дома?

Если подвал отапливаемый и сухой — достаточно Сендзимира (Z275). При наличии сезонного конденсата или подтопления — горячее цинкование (Z350+) или нержавейка. Для химически агрессивных сред (трубопроводы пара, ХВО) — нержавейка AISI 316.

Нужно ли заземлять стальной лоток?

Да, по ПУЭ 1.7.139 и ГОСТ 12.2.007.0. Заземление выполняется через каждые 10 м либо через каждые 3 секции — в зависимости от инструкции производителя. На стыках с диэлектрическим покрытием ставят перемычки сечением не менее 4 мм² (медь) или 6 мм² (алюминий).

Сколько кабелей можно класть в Т-ответвление?

Заполнение — не более 50% сечения по ПУЭ 2.1.20 для силовых кабелей и не более 70% для контрольных. На отводе следует учитывать, что часть лотка занята крепежом и зоной поворота кабеля — фактическая ёмкость на 15–20% меньше прямого участка той же ширины.
