Чем отличаются группы элементов молниезащиты

Стержневой молниеприёмник — вертикальный металлический стержень Ø 16–20 мм, высотой 1–6 м, устанавливается на самой высокой точке. Образует «зону защиты» в виде конуса или полусферы вокруг точки.
Токоотвод — проводник для отвода тока молнии от приёмника к заземлителю. Круглый Ø 8–10 мм (обычно сталь оцинкованная, реже медь, нержавейка) или плоский 30×4 / 40×4 мм. Прокладывается строго прямолинейно с минимальным изгибом.

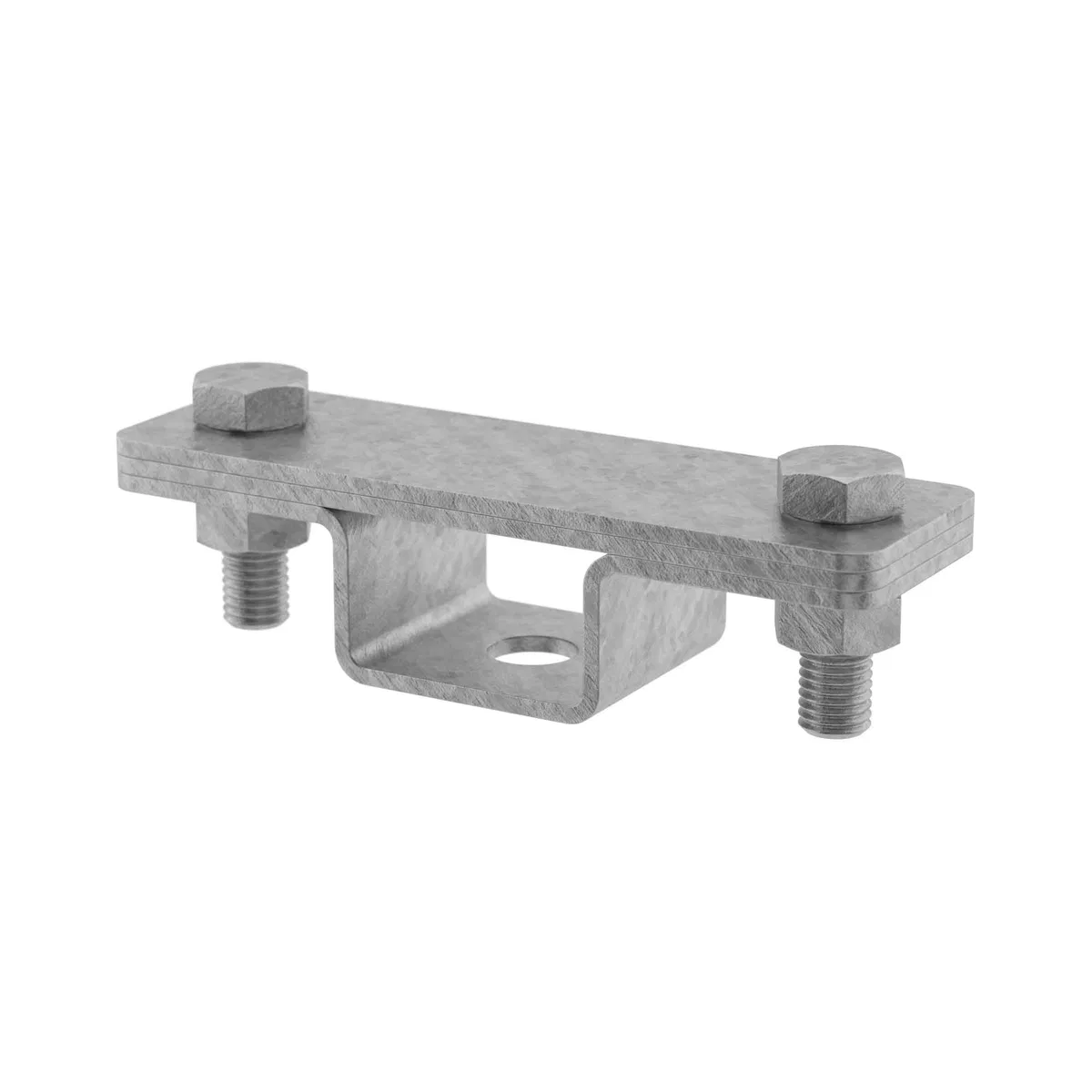

Держатели и кронштейны — для крепления токоотвода: для кровли (с учётом материала — фальц, шифер, профлист, керамика), для фасада, для штукатурки, для трубопроводов. Шаг крепления 0,8–1 м.
Соединительные зажимы — крестовые (две перекрещивающихся шины), параллельные (два параллельных проводника), переходные (сталь-медь, сталь-нержавейка через биметалл).
Разделительный зажим (контрольный стык) — соединяет два участка токоотвода и может разъединиться без инструмента для измерения сопротивления заземления. Обязателен по ГОСТ Р 58882.
Защитный искровой промежуток — для разделения внешней молниезащиты и системы заземления здания (когда они не должны быть постоянно соединены). При прямом ударе размыкается и пропускает ток.
SPD молниезащиты для электронных линий — устройства защиты от перенапряжений типа 1, 2, 3 для слаботочных и силовых сетей. Тип 1 — для прямых ударов в ВЛ, тип 2 — для наведённых импульсов внутри здания.

Часто задаваемые вопросы

Какая категория молниезащиты у дома?

Жилой дом без особых грузов и систем — IV категория. Многоквартирный жилой дом, школа, магазин — III категория. Производственные здания с пожаро/взрывоопасностью — I или II. Категория определяется по СО 153-34.21.122 и определяет требования к зонам защиты, сечению токоотводов, частоте контроля.

Какое сечение токоотвода нужно?

По ГОСТ Р 58882 для III и IV категории защиты — сталь оцинкованная Ø 8 мм или 30×4 мм полоса. Для I и II категории — Ø 10 мм или 30×5 мм. Сечение по току молнии 100–200 кА (амплитуда), длительность импульса 10–350 мкс.

Можно ли использовать арматуру здания?

Да, по ГОСТ Р 58882 «естественные молниеотводы» — это армирование железобетона стен и колонн, при условии электрической непрерывности (сварные соединения арматуры) и не менее 50% арматуры включено в схему. Это самый дешёвый способ молниезащиты для бетонных зданий.

Зачем разделительный зажим?

Для измерения сопротивления заземления одной только заземляющей системы (без молниезащитного контура). Без него прибор замеряет всю комбинированную систему и даёт неверный результат. Контрольный стык открывают на время замера, потом снова замыкают.

Сколько молниеприёмников нужно на дом 10×10 м?

Если высота приёмника 5 м над крышей — он защищает зону Ø ≈ 9 м (для IV категории). Для дома 10×10 м один приёмник в центре крыши обеспечивает защиту. Для длинного здания нужно несколько приёмников с пересекающимися зонами защиты — расчёт делается по углу 35–45° от вертикали.

Как часто нужно проверять молниезащиту?

По СО 153-34.21.122 — раз в год визуальный осмотр + измерение сопротивления заземления контура (не более 10 Ом для I-II, 30 Ом для III-IV категории). Полная проверка всех соединений и тестирование SPD — раз в 5 лет.
