Reversing Contactor

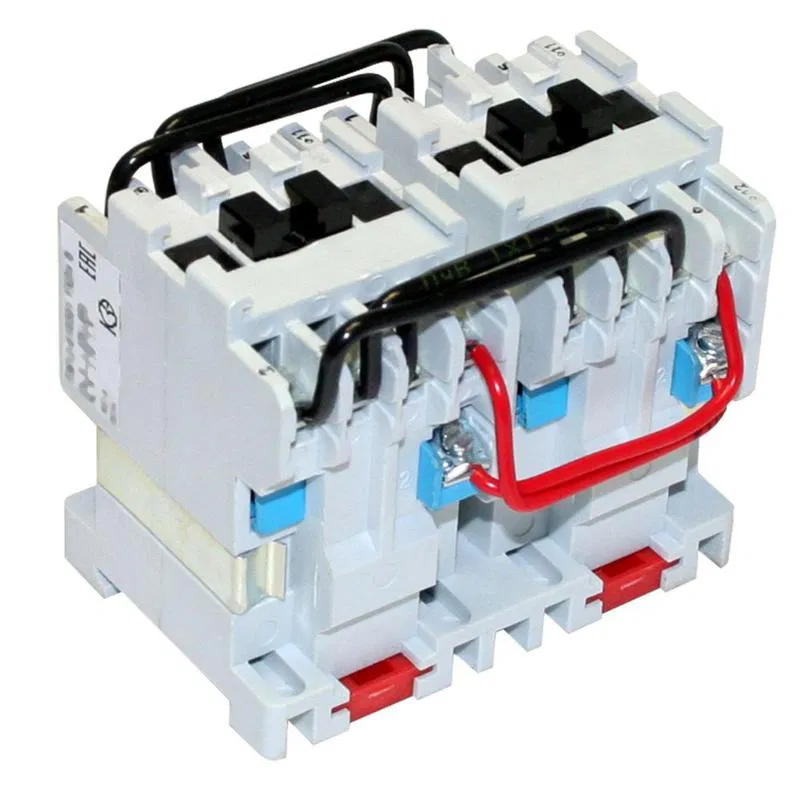

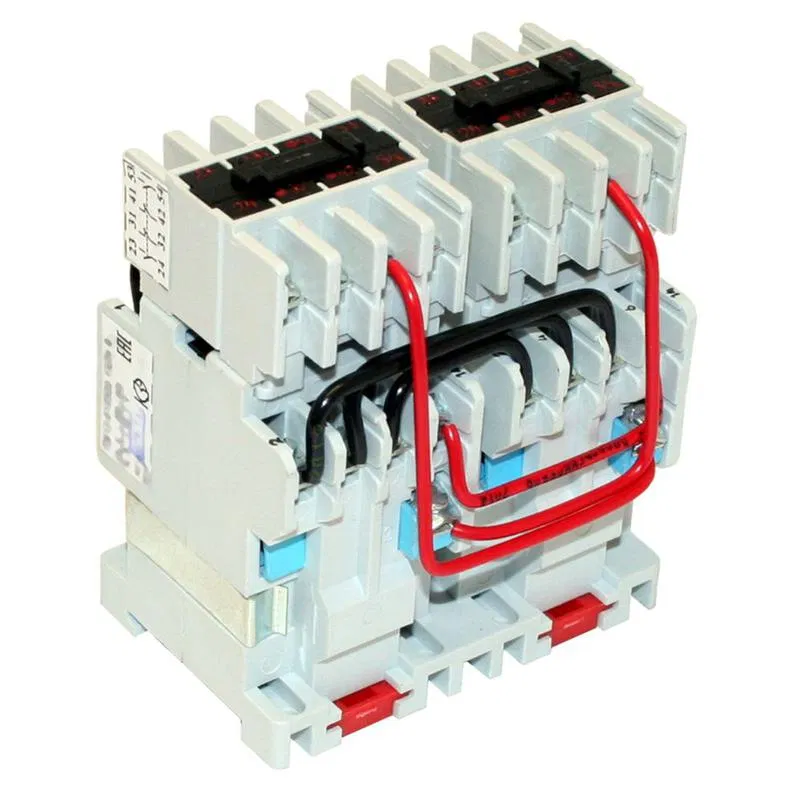

Пускатель магнитный реверсивный — два магнитных пускателя с механической и электрической блокировкой для управления реверсивным электродвигателем (вперёд/назад). Применяется в кранах, конвейерах, лебёдках, насосах с двумя направлениями. Номинальные токи 9–95 А, напряжение 230/400 В. Категория применения AC-3 для прямого пуска асинхронных двигателей.
Как выбрать
- Номинальный ток (Ie) — по току двигателя × 1,15 (запас на перегрузку).
- Напряжение цепи управления — 230 В AC стандарт; 24 В AC/DC для шкафов автоматики.
- Дополнительные контакты — для защиты, сигнализации (1НО+1НЗ минимум).
- Тепловое реле — для защиты двигателя от перегрузки. Регулируется на 0,75–1,1 от номинала двигателя.
FAQ
Зачем механическая блокировка?
Чтобы оба пускателя одновременно не включились — иначе КЗ между фазами. Электрическая блокировка через NC-контакты + механическая для надёжности.
Какое реле для двигателя 5,5 кВт?
Iн ≈ 12 А. Тепловое реле на 9–13 А, регулировка на 11 А (Iн × 0,9 для запаса).
