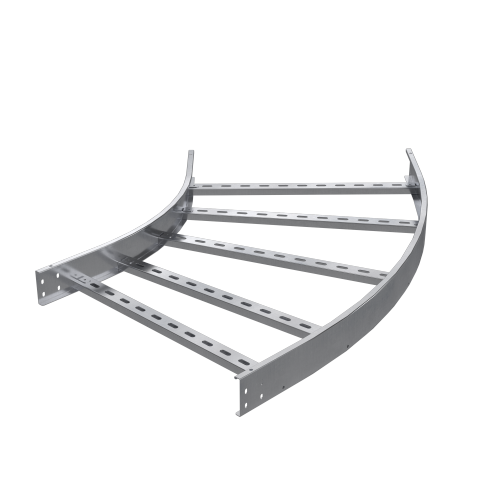

Vertical angle section for cable ladders

Секции угловые для кабельных лотков обеспечивают плавный поворот кабельной трассы в горизонтальной или вертикальной плоскости. Используются при прокладке кабелей в местах, где трасса меняет направление: при обходе колонн, балок, дверных проёмов, при переходе между уровнями. Выпускаются в двух основных вариантах: горизонтальные угловые секции (поворот в плоскости пола/потолка) и вертикальные угловые секции (подъём или спуск трассы). Стандартный угол поворота — 90°, но встречаются секции на 45° и 30° для нестандартных трасс. Ширина секций соответствует стандартному ряду лотков: от 50 до 600 мм. Материал — оцинкованная сталь (горячее или электролитическое цинкование) либо нержавейка для влажных и химически агрессивных сред. При выборе угловой секции принципиально важно соблюдать минимальный радиус изгиба кабеля — он должен быть не менее 8–10 диаметров прокладываемого кабеля. Угловые секции должны точно совпадать по серии и производителю с основными лотками для надёжного стыка.

Как выбрать секцию угловую для кабельных лотков

Тип поворота: горизонтальный или вертикальный — горизонтальные секции поворачивают трассу в плоскости потолка или пола; вертикальные поднимают или опускают трассу вдоль стены. Не путайте: внешне похожи, но не взаимозаменяемы.
Угол поворота — 90° покрывает большинство случаев. Угол 45° нужен для плавных изгибов трассы при обходе препятствий. Некоторые серии допускают регулировку угла.
Ширина секции — должна строго соответствовать ширине основного лотка. Стандартный ряд: 50, 100, 150, 200, 300, 400, 500, 600 мм. Соединение лотков разной ширины — только через переходники.
Минимальный радиус изгиба кабеля — при выборе радиуса угловой секции учитывайте, что радиус изгиба кабеля не должен быть меньше 8–10 его наружных диаметров. Для силовых кабелей сечением 120–240 мм² нужны секции с увеличенным радиусом.
Материал и покрытие — электролитическая оцинковка для сухих помещений, горячее цинкование для улицы и влажных зон. Нержавейка AISI 304 — для пищевых производств, химии, бассейнов.
Совместимость с производителем — угловые секции разных марок формально совпадают по ширине, но отличаются высотой борта и профилем. Надёжный стык гарантирован только внутри одной серии.

Часто задаваемые вопросы

Можно ли соединить угловые секции разных производителей?

Технически возможно, если совпадают ширина и высота борта. Однако надёжный и аккуратный стык без зазоров и ступенек гарантирован только при использовании секций одной серии. На ответственных объектах смешивать производителей не рекомендуется.

Чем горизонтальная угловая секция отличается от вертикальной?

Горизонтальная поворачивает трассу в горизонтальной плоскости (например, при обходе колонны под потолком). Вертикальная изменяет направление трассы в вертикальной плоскости — для спуска со стены на пол или подъёма к потолку. Перепутать их в монтаже не получится: они имеют разную форму.

Нужны ли угловые секции или можно просто согнуть лоток?

Гнуть лоток на месте категорически не рекомендуется: нарушается цинковое покрытие, снижается несущая способность, и кабели могут повредиться об острые края. Угловые секции обеспечивают правильный радиус изгиба и сохраняют целостность покрытия.

Как рассчитать минимальный радиус для силового кабеля?

Минимальный радиус изгиба = 8–10 наружных диаметров кабеля для небронированных и 12–15 для бронированных. Для кабеля 50 мм² с наружным диаметром ~20 мм минимальный радиус — 160–200 мм. Выбирайте угловую секцию с радиусом не меньше этого значения.

Нужна ли крышка на угловых секциях?

Если основная трасса идёт с крышкой (для защиты кабелей или эстетики), угловые секции тоже должны комплектоваться соответствующими угловыми крышками — они продаются отдельно и подбираются под ту же серию.
