EKF

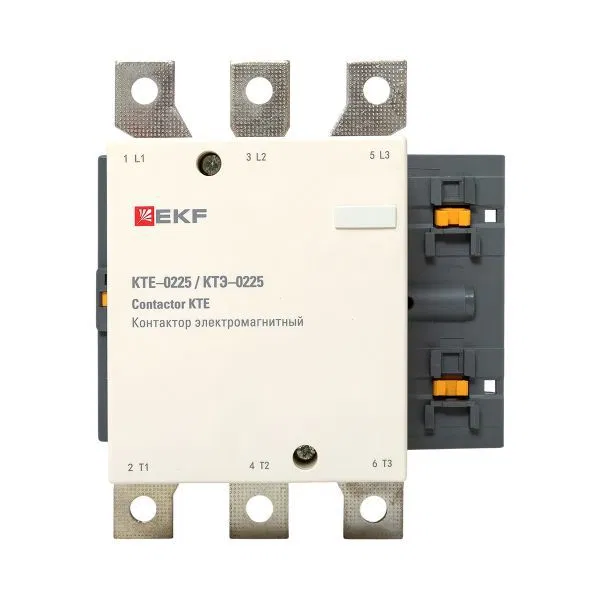

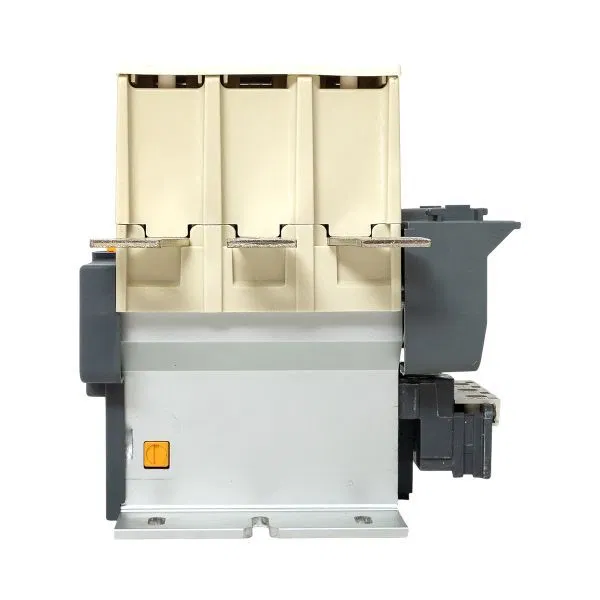

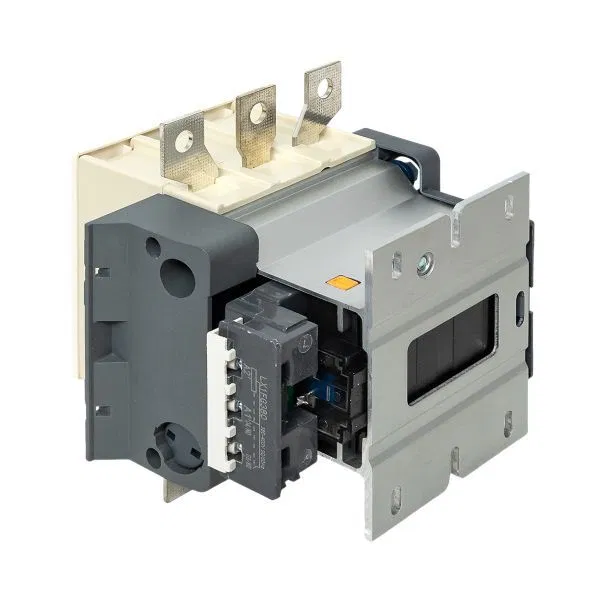

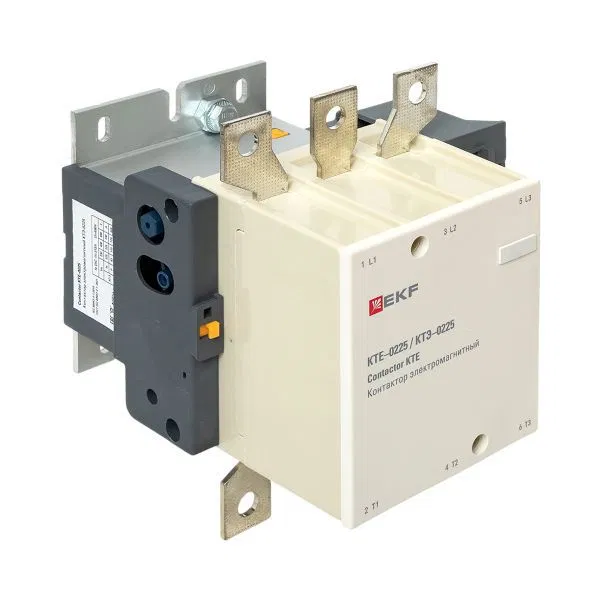

Контактор КТЭ 225А 380В NO EKF PROxima ctr-b-225-380
Article: ctr-b-225-380
ETIM: EC000066
26434 ₽
Price list (incl. VAT):
40626 ₽
MRP (incl. VAT):
21667 ₽
Available May 8
Availability
| Warehouse | Qty | Unit | Ready for pickup | Delivery to Смоленск | |
|---|---|---|---|---|---|
|
Склад производителя
Available
|
21 | шт | May 8 | May 8 |
Select a warehouse to order
Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKF PROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».
ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:
1. Снять крышку устройства.
2. Извлечь поролоновые фиксаторы, которые удерживают контакты.
3. Вернуть крышку на место, обеспечив плотное прилегание.
Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.
Допускается монтаж в вертикальном и горизонтальном положении.
| Количество вспомогательных замыкающих контактов | 1 |
| Количество вспомогательных размыкающих контактов | 0 |
| Количество замыкающих главных контактов | 3 |
| Количество размыкающих главных контактов | 0 |
| Модульное исполнение | Нет |
| Номин. коммутируем. мощность при AC-4, 400 В | 41 кВт |
| Номин. раб. ток Ie при AC-4, 400 В | 83 А |
| Номинальная мощность при AC-3, 400 В | 110 кВт |
| Номинальная рабочая мощность (NEMA) | 80 кВт |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 440 В |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 340 В |
| Номинальное напряжение питания цепи управления Us постоянного тока DC по | 0 В |
| Номинальное напряжение питания цепи управления Us постоянного тока DC с | 0 В |
| Номинальный рабочий ток Ie при AC-1, 400 В | 315 А |
| Номинальный рабочий ток Ie при AC-3, 400 В | 225 А |
| Род тока включения | Переменный ток (AC) |
| Тип присоединения главной электрической цепи | Винтовое соединение |
