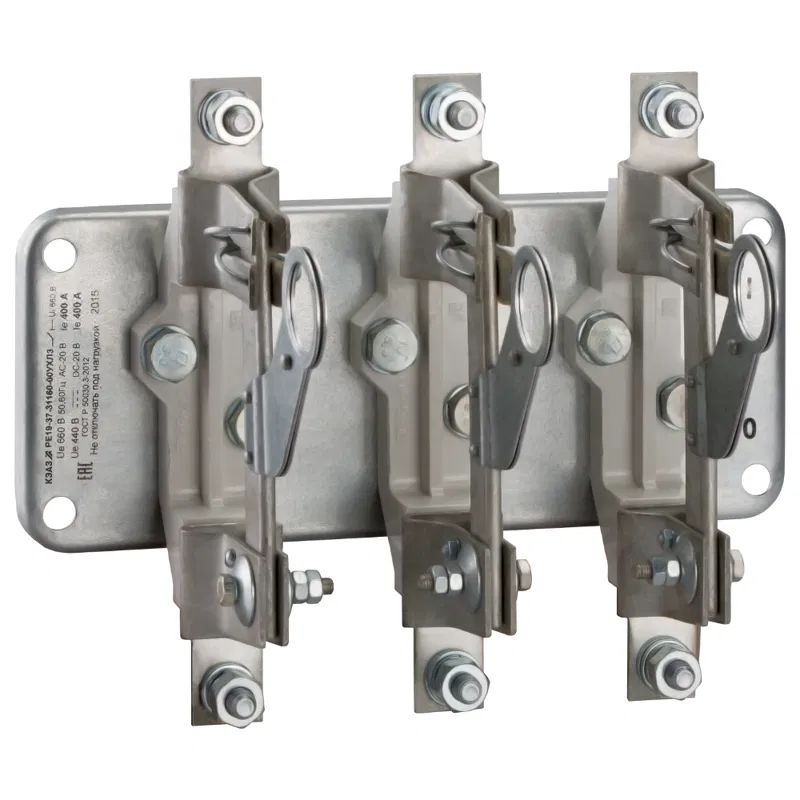

Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.
| Встроенный моторный привод | Нет |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных переключающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Количество полюсов | 3 |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 В |
| Моторный привод опционально | Нет |
| Номинальная мощность в рабочем режиме AC-23, 400 В | 200 кВт |
| Номинальное напряжение с | 400...400 В |
| Номинальный кратковременно выдерживаемый ток Icw | 1 200 кА |
| Номинальный ток длительной нагрузки Iu | 400 А |
| С блокировкой | Нет |
| Степень защиты (IP) лицевой стороны | IP00 |
| Степень защиты (NEMA) | 4 |
| Тип изделия/компонента | Выключатель-разъединитель нагрузки |
| Тип присоединения главной электрической цепи | Болтовое соединение |
| Условный номинальный ток короткого замыкания Iq | 30 кА |
| Цвет элементов управления | Черный |
