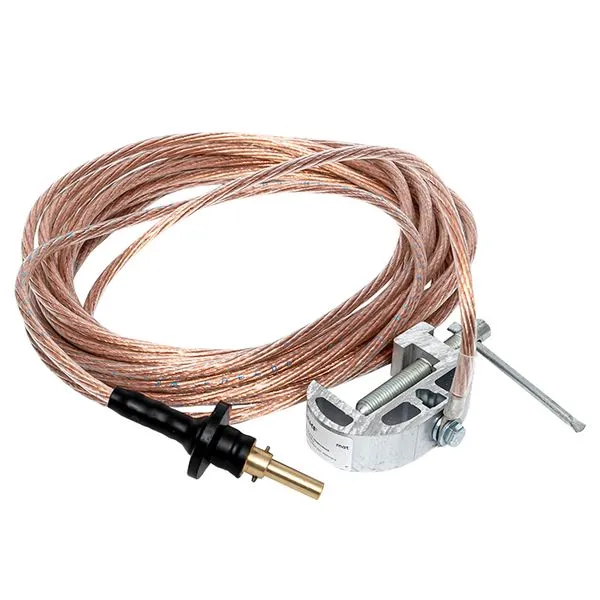

Как выбрать переносное заземление

Класс напряжения — важнейший параметр. Выбирайте ПЗ строго по напряжению электроустановки: до 1 кВ, до 10 кВ, до 35 кВ, до 110 кВ и т. д. Применение заземления с заниженным классом напряжения категорически запрещено.
Сечение проводника — определяет термическую стойкость к токам КЗ. Минимум 16 мм² для установок до 1 кВ, не менее 25 мм² для установок выше 1 кВ, до 95–120 мм² для высоковольтных сетей 35–110 кВ. Сечение рассчитывается исходя из ожидаемого тока короткого замыкания и времени срабатывания защиты.
Тип конструкции — ЗПП (бесштанговые) применяют для закрытых распределительных устройств, ЗПЛ (штанговые) — для воздушных линий и открытых установок. Штанга обеспечивает безопасное наложение на токоведущие части при высоком напряжении.
Число фаз — трёхфазное ПЗ заземляет все три фазы одновременно и используется в большинстве случаев; однофазное применяется там, где заземление каждой фазы производится раздельно.
Тип зажимов — зажимы-струбцины должны соответствовать профилю шин или проводов конкретной электроустановки (плоские, округлые, под провод определённого диаметра). Проверьте совместимость с оборудованием объекта.
Прозрачность изоляции — по требованиям ГОСТ Р 51853-2001 изоляция проводника должна быть прозрачной, чтобы обеспечить визуальный контроль целостности жилы без снятия оболочки.
Соответствие ГОСТ и наличие испытаний — убедитесь, что изделие сопровождается паспортом и протоколом испытаний. ПЗ проходят приёмосдаточные и периодические испытания (раз в 5 лет). Использование ПЗ с истёкшим сроком испытаний запрещено правилами охраны труда.

Часто задаваемые вопросы

Чем отличается ЗПЛ от ЗПП?

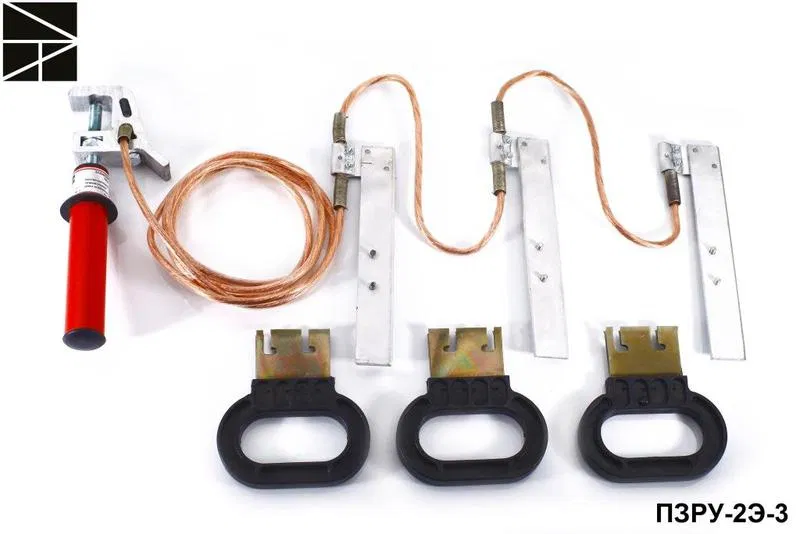

ЗПЛ (заземление переносное линейное) предназначено для воздушных линий электропередачи и оснащено штангой для наложения на провода с земли или с опоры. ЗПП (заземление переносное для распределительных устройств) применяется в закрытых РУ и имеет бесштанговую конструкцию с зажимами под шины. Оба типа выпускаются на различные классы напряжения и сечения проводников.

В каком порядке нужно устанавливать и снимать переносное заземление?

Установка: сначала присоединить зажим заземляющего проводника к контуру заземления, затем последовательно наложить зажимы на токоведущие части с помощью изолирующей штанги в диэлектрических перчатках. Снятие производится в строго обратном порядке. При напряжении выше 1 кВ операцию выполняют двое.

Как часто нужно испытывать переносные заземления?

Согласно ГОСТ Р 51853-2001 и правилам охраны труда, переносные заземления проходят периодические испытания не реже одного раза в 5 лет. Помимо этого, перед каждым применением необходим визуальный осмотр: проверка целостности проводников, надёжности опрессовки, отсутствия механических повреждений изоляции и коррозии зажимов.

Как правильно рассчитать нужное сечение провода ПЗ?

Сечение определяется по формуле термической стойкости: учитывается максимальный ток короткого замыкания в точке установки ПЗ и время действия основной релейной защиты. Для сетей до 1 кВ норматив — не менее 16 мм², для установок выше 1 кВ — не менее 25 мм². При токах КЗ свыше 20 кА и времени отключения более 1 с необходимо увеличивать сечение до 50–120 мм².

Почему пайка соединений в переносном заземлении не допускается?

При возникновении тока короткого замыкания в месте соединения проводников выделяется значительное количество тепла. Паяные соединения расплавляются при таких токах, что приводит к обрыву цепи заземления и создаёт смертельную опасность для персонала. По этой причине ГОСТ Р 51853-2001 требует исключительно механических соединений методом опрессовки с обязательным лужением контактных поверхностей.

Нужно ли регистрировать переносные заземления в журнале учёта?

Да, каждое переносное заземление должно иметь инвентарный номер и быть занесено в журнал учёта и содержания средств защиты. Установка и снятие ПЗ фиксируются в оперативном журнале или наряде-допуске. Использование незарегистрированных или не прошедших испытания ПЗ является грубым нарушением правил охраны труда при эксплуатации электроустановок (ПОТЭУ).

Можно ли использовать одно переносное заземление для электроустановок разных напряжений?

Правила допускают применение одного ПЗ с наибольшим требуемым сечением для обслуживания нескольких электроустановок разного напряжения на одном объекте, при условии что класс напряжения ПЗ соответствует максимальному напряжению на объекте. Использовать ПЗ с заниженным классом напряжения в установках с более высоким — строго запрещено.
