Как выбрать
важнейший параметр. Выбирайте ПЗ строго по напряжению электроустановки: до 1 кВ, до 10 кВ, до 35 кВ, до 110 кВ и т. д. Применение заземления с заниженным классом напряжения категорически запрещено.
Переносное заземление
Переносное заземление (ПЗ) — средство защиты персонала от поражения электрическим током при ремонтных и профилактических работах на обесточенных участках электроустановок. Устройство создаёт надёжную электрическую связь токоведущих частей с контуром заземления и мгновенно снимает случайно поданное напряжение. Применяется в распределительных устройствах (РУ), на воздушных линиях электропередачи (ВЛ), подстанциях, кабельных линиях и промышленных электроустановках любого напряжения — от 0,4 до 750 кВ. Конструктивно ПЗ состоит из медных гибких проводников в прозрачной изоляционной оболочке, контактных зажимов-струбцин для фаз и провода заземления, а также изолирующей штанги. При выборе переносного заземления ключевые параметры — класс напряжения электроустановки, минимально допустимое сечение проводника (16 мм² для сетей до 1 кВ, от 25 мм² для напряжения выше 1 кВ), тип исполнения (штанговое или бесштанговое, ЗПЛ или ЗПП), а также термическая устойчивость к токам короткого замыкания. Все изделия должны соответствовать ГОСТ Р 51853-2001 и проходить периодические испытания не реже одного раза в 5 лет.
определяет термическую стойкость к токам КЗ. Минимум 16 мм² для установок до 1 кВ, не менее 25 мм² для установок выше 1 кВ, до 95–120 мм² для высоковольтных сетей 35–110 кВ. Сечение рассчитывается исходя из ожидаемого тока короткого замыкания и времени срабатывания защиты.

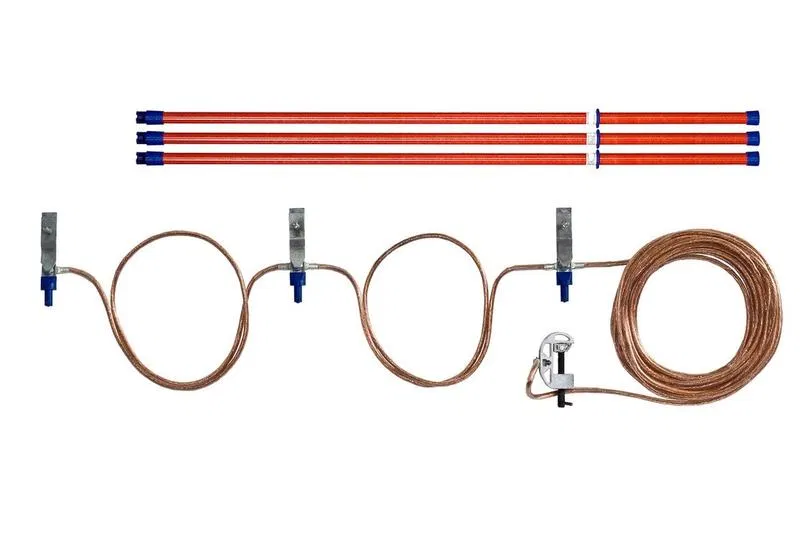

ЗПП (бесштанговые) применяют для закрытых распределительных устройств, ЗПЛ (штанговые) — для воздушных линий и открытых установок. Штанга обеспечивает безопасное наложение на токоведущие части при высоком напряжении.
трёхфазное ПЗ заземляет все три фазы одновременно и используется в большинстве случаев; однофазное применяется там, где заземление каждой фазы производится раздельно.
зажимы-струбцины должны соответствовать профилю шин или проводов конкретной электроустановки (плоские, округлые, под провод определённого диаметра). Проверьте совместимость с оборудованием объекта.
по требованиям ГОСТ Р 51853-2001 изоляция проводника должна быть прозрачной, чтобы обеспечить визуальный контроль целостности жилы без снятия оболочки.
убедитесь, что изделие сопровождается паспортом и протоколом испытаний. ПЗ проходят приёмосдаточные и периодические испытания (раз в 5 лет). Использование ПЗ с истёкшим сроком испытаний запрещено правилами охраны труда.
12059 ₽
+120 ₽ баллами

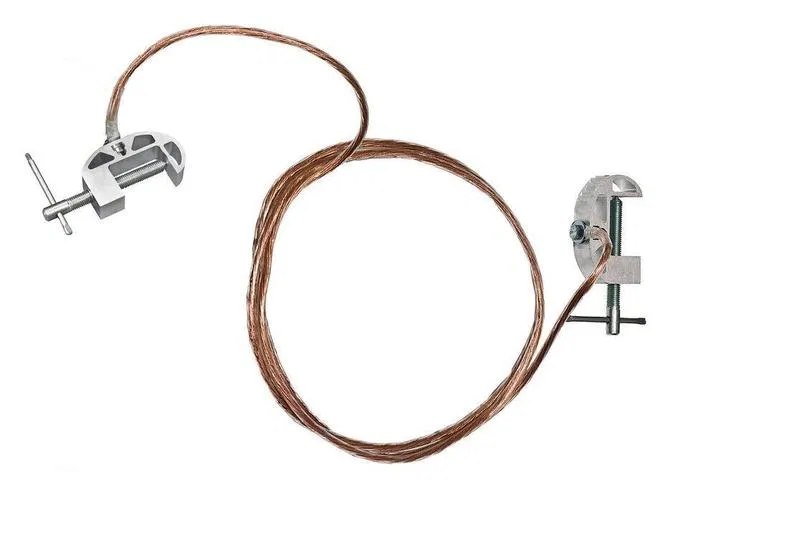

АНТИТОК Заземление машинное ЗПМ-1 Д 70кв.мм длина спуска 6.5м Антиток Д413647
Часто задаваемые вопросы
Чем отличается ЗПЛ от ЗПП? +
ЗПЛ (заземление переносное линейное) предназначено для воздушных линий электропередачи и оснащено штангой для наложения на провода с земли или с опоры. ЗПП (заземление переносное для распределительных устройств) применяется в закрытых РУ и имеет бесштанговую конструкцию с зажимами под шины. Оба типа выпускаются на различные классы напряжения и сечения проводников.
В каком порядке нужно устанавливать и снимать переносное заземление? +
Установка: сначала присоединить зажим заземляющего проводника к контуру заземления, затем последовательно наложить зажимы на токоведущие части с помощью изолирующей штанги в диэлектрических перчатках. Снятие производится в строго обратном порядке. При напряжении выше 1 кВ операцию выполняют двое.
Как часто нужно испытывать переносные заземления? +
Согласно ГОСТ Р 51853-2001 и правилам охраны труда, переносные заземления проходят периодические испытания не реже одного раза в 5 лет. Помимо этого, перед каждым применением необходим визуальный осмотр: проверка целостности проводников, надёжности опрессовки, отсутствия механических повреждений изоляции и коррозии зажимов.
Как правильно рассчитать нужное сечение провода ПЗ? +
Сечение определяется по формуле термической стойкости: учитывается максимальный ток короткого замыкания в точке установки ПЗ и время действия основной релейной защиты. Для сетей до 1 кВ норматив — не менее 16 мм², для установок выше 1 кВ — не менее 25 мм². При токах КЗ свыше 20 кА и времени отключения более 1 с необходимо увеличивать сечение до 50–120 мм².
Почему пайка соединений в переносном заземлении не допускается? +
При возникновении тока короткого замыкания в месте соединения проводников выделяется значительное количество тепла. Паяные соединения расплавляются при таких токах, что приводит к обрыву цепи заземления и создаёт смертельную опасность для персонала. По этой причине ГОСТ Р 51853-2001 требует исключительно механических соединений методом опрессовки с обязательным лужением контактных поверхностей.
Нужно ли регистрировать переносные заземления в журнале учёта? +
Да, каждое переносное заземление должно иметь инвентарный номер и быть занесено в журнал учёта и содержания средств защиты. Установка и снятие ПЗ фиксируются в оперативном журнале или наряде-допуске. Использование незарегистрированных или не прошедших испытания ПЗ является грубым нарушением правил охраны труда при эксплуатации электроустановок (ПОТЭУ).
Можно ли использовать одно переносное заземление для электроустановок разных напряжений? +
Правила допускают применение одного ПЗ с наибольшим требуемым сечением для обслуживания нескольких электроустановок разного напряжения на одном объекте, при условии что класс напряжения ПЗ соответствует максимальному напряжению на объекте. Использовать ПЗ с заниженным классом напряжения в установках с более высоким — строго запрещено.
