Как выбрать
Номинальный диаметр трубы
Выбор диаметра осуществляется исходя из сечения кабеля, который должен свободно проходить внутри системы. В каталоге представлены значения 10 мм, 12 мм, 17 мм, 23 мм, 29 мм, 36 мм, 48 мм, 63 мм, 110 мм, 125 мм, 140 мм и 200 мм, а также диапазон от 7 до 200 мм. Несоответствие диаметра приведет к невозможности монтажа кабеля или избыточному заполнению трубы, что вызовет перегрев изоляции.
Размер и тип резьбы
Для сопряжения с оборудованием или распределительными коробками подбираются метрические резьбы, такие как M16 x 1.5, M20 x 1.5, M25 x 1.5, M32 x 1.5, M40 x 1.5 или M50 x 1.5. При неверном подборе шага или диаметра резьбы невозможно обеспечить герметичное соединение, что нарушит целостность кабельной трассы. Также учитывается наличие внутренней или наружной резьбы для стыковки элементов.

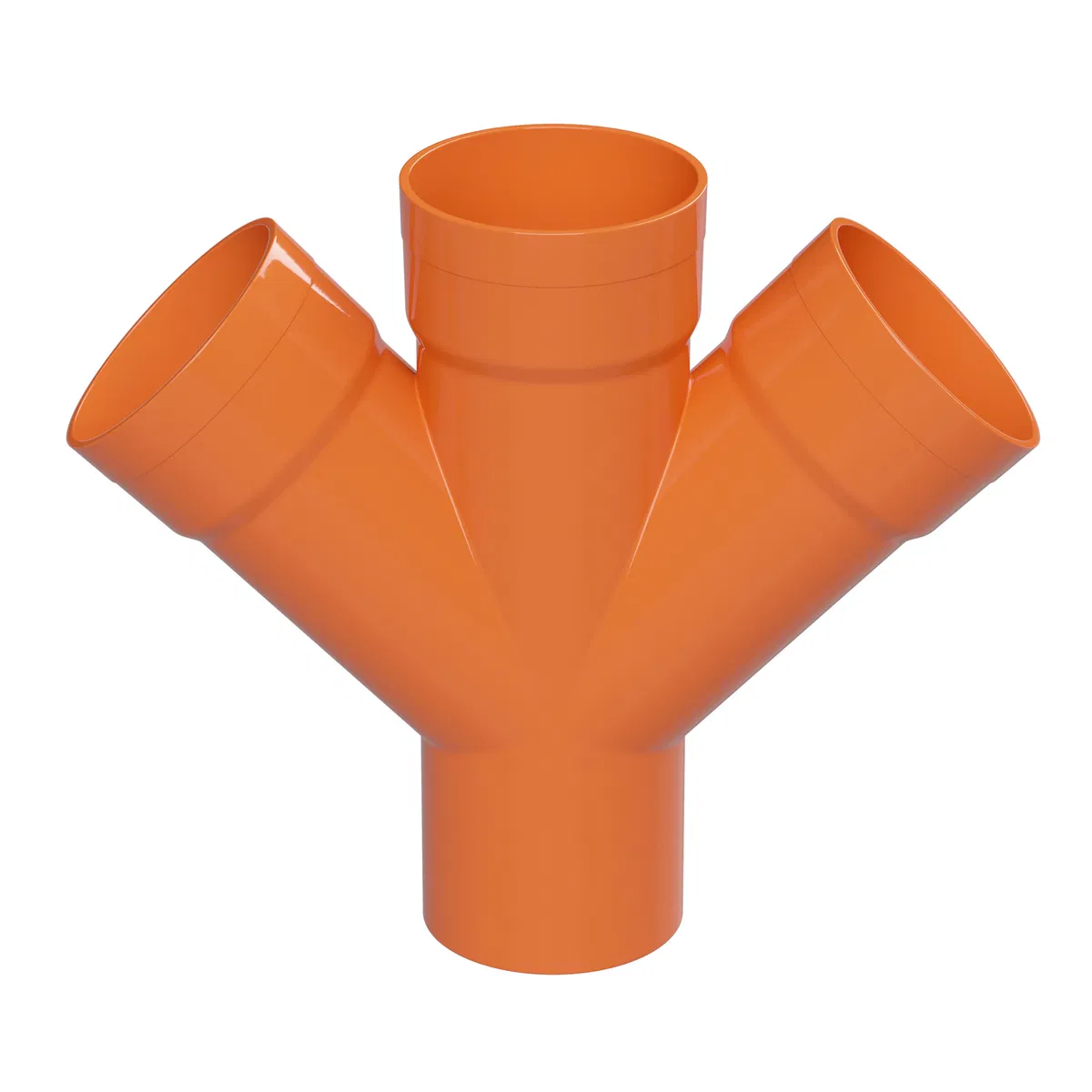

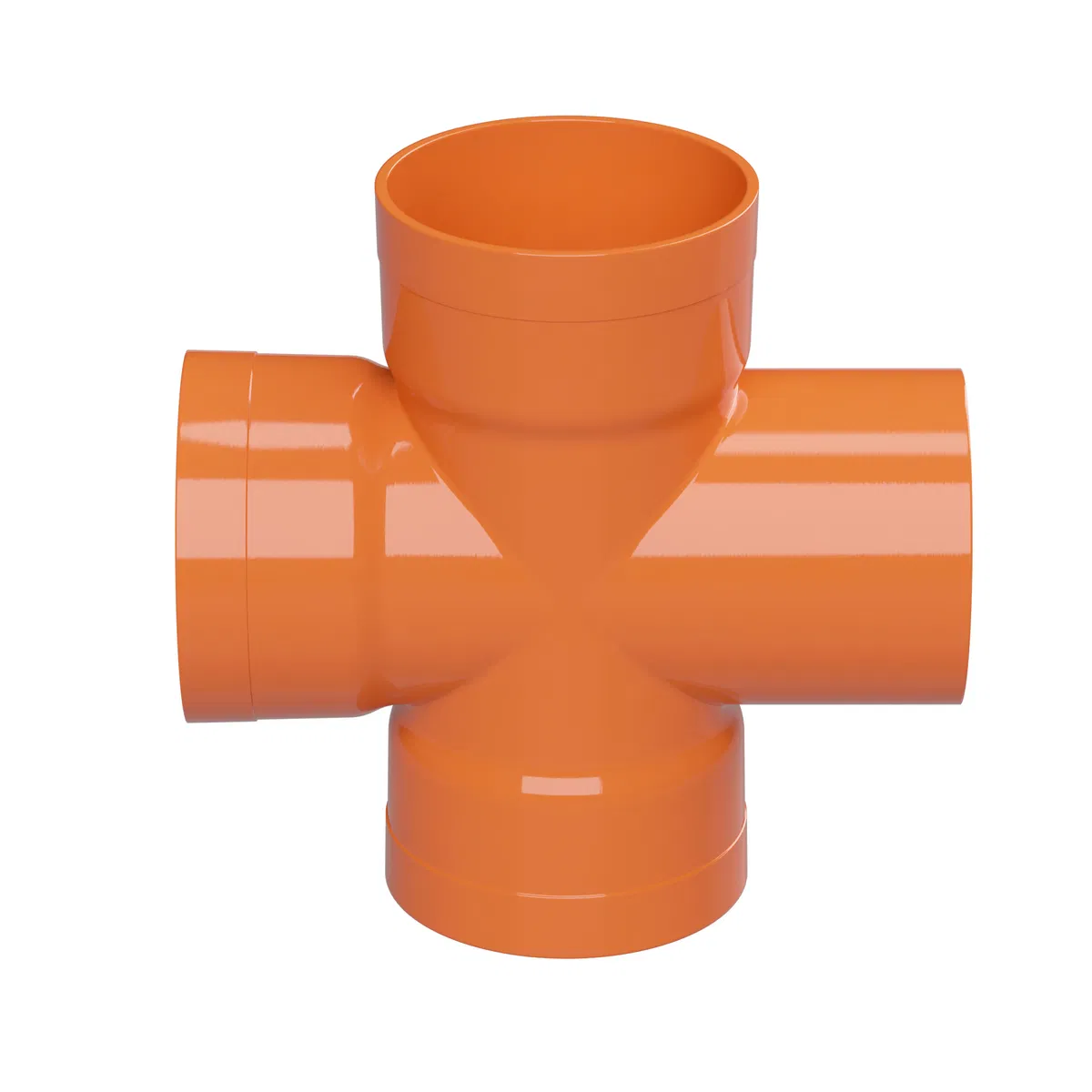

Исполнение муфты
Конструкция выбирается в зависимости от геометрии трассы: прямолинейные варианты или угловые соединения под 45 или 90 градусов. Прямолинейное исполнение используется для протяжки по прямой, а угловые муфты необходимы для обхода препятствий. Ошибка в выборе угла приведет к невозможности соблюдения проектного маршрута прокладки кабеля без повреждения гофрированной трубы.
Степень защиты IP
Выбор уровня защиты IP40, IP44, IP65 или IP67 зависит от условий эксплуатации кабельной линии. Для сухих помещений подходят значения IP40, тогда как для зон с риском попадания влаги или пыли требуются IP65 или IP67. Использование муфты с низким индексом IP в агрессивной среде приведет к попаданию влаги внутрь трубы и короткому замыканию.
Материал изделия
Для различных условий эксплуатации применяются полиамид (PA) или полипропилен (PP). Полиамидные муфты обладают специфическими физико-механическими свойствами, а полипропиленовые подходят для определенных типов нагрузок. Неправильный выбор материала может привести к деформации муфты под воздействием температур или механического давления, что нарушит герметичность.
Габариты изделия
При проектировании щитов и коробов учитываются общая длина (диапазон от 193 до 671 мм) и общая высота (диапазон от 26 до 568 мм). Также важны параметры максимального наружного диаметра трубы (диапазон от 9.9 до 209 мм) и наименьшего внутреннего диаметра (диапазон от 16 до 193 мм). Несоответствие габаритов сделает невозможным размещение муфты в ограниченном пространстве монтажного узла.
Тип подключения и уплотнения
Выбирается между мгновенным соединением и резьбовым типом, а также учитывается наличие уплотнения (No sealing или без уплотнения). Мгновенное соединение ускоряет монтаж, а резьбовое обеспечивает жесткую фиксацию. Отсутствие необходимого уплотнения в условиях влажности приведет к проникновению воды в систему, а неверный тип подключения сделает невозможным стыковку с имеющимися компонентами.
Поворотная резьба
Наличие или отсутствие поворотной резьбы определяет удобство позиционирования муфты относительно оси трубы при монтаже. Если требуется точная ориентация резьбового соединения в пространстве, выбирается модель с функцией поворота. Использование статической резьбы там, где требуется разворот, приведет к избыточным механическим напряжениям на пластик трубы при попытке подгонки.
