Труба гофрированная пластиковая

Гофрированная пластиковая труба предназначена для защиты кабельных линий от механических повреждений и внешних воздействий. Изделие представляет собой гибкую оболочку, изготовленную из поливинилхлорида (PVC), полиэтилена (HDPE/LDPE) или полипропилена (PP). Труба обеспечивает изоляцию проводников от влаги, пыли и агрессивных сред, а также предотвращает повреждение изоляции при монтаже. Она применяется при прокладке сетей в распределительных щитах, шкафах автоматики, серверных помещениях, а также при монтаже систем уличного освещения. В отличие от жестких труб, гофрированный профиль позволяет обходить препятствия и изгибаться без использования дополнительных фитингов. В каталоге представлено 1234 позиции продукции брендов Промрукав, DKC, Ruvinil и других. Доступны изделия с различным номинальным диаметром от 7 до 200 мм и внутренним диаметром от 4.7 до 178.7 мм. По степени защиты представлены варианты IP55, IP66 и другие, а температурный диапазон эксплуатации охватывает значения от -60 до 157 °C. Для монтажа доступны исполнения с протяжкой (зондом) и без неё, а также варианты с различным статическим радиусом изгиба от 3 до 360 мм.

Как выбрать

Номинальный диаметр и размеры

Выбор диаметра зависит от количества кабелей в одной трассе. В каталоге представлены изделия с номинальным диаметром от 7 до 200 мм, где наиболее часто встречаются варианты 16 мм (239 позиций), 20 мм (230 позиций) и 25 мм (182 позиции). Если выбрать слишком узкую трубу, монтаж кабеля станет невозможным из-за трения, а при избыточном диаметре возникнет нецелевой расход материалов.

Материал изготовления

Для различных условий эксплуатации применяются поливинилхлорид (231 позиция), полиэтилен (191 позиция) или полипропилен (185 позиций). Полиэтилен высокой плотности (HDPE) (132 позиции) лучше подходит для агрессивных сред, тогда как ПВХ чаще используется в сухих помещениях. Ошибка в выборе материала приведет к разрушению оболочки трубы под воздействием химикатов или механических нагрузок.

Степень защиты IP

Для защиты от пыли и влаги используются значения IP55 (625 позиций) и IP66 (300 позиций). При прокладке в помещениях с низким уровнем влажности достаточно IP40 (80 позиций), но для наружных работ или зон с брызгами требуется более высокая степень защиты. Несоответствие уровня IP приведет к попаданию влаги внутрь кабельной линии и короткому замыканию.

Температурный режим эксплуатации

Выбор зависит от климатической зоны: доступны варианты с нижней границей от -60 до -40 градусов Цельсия. Для работы в условиях мороза выбирайте изделия с температурой эксплуатации с -40...-55 градусов Цельсия, а для нагреваемых узлов — с верхним пределом до 115 или 157 градусов Цельсия. Неправильный подбор температурного диапазона вызовет растрескивание пластика на холоде или деформацию при нагреве.

Устойчивость к УФ-излучению

При монтаже на открытых участках необходимо выбирать трубы с подтвержденной защитой от ультрафиолета (350 позиций). Если использовать трубы без УФ-защиты (438 позиций) на солнце, полимер быстро деградирует и рассыплется. Это приведет к потере механической целостности защиты кабеля и необходимости полной замены всей линии.

Прочность на сжатие и разрыв

Для защиты кабеля от механического давления выбирайте трубы с прочностью на сжатие от 120 до 1250 Н, где часто встречаются значения 350 Н (264 позиции) и 750 Н (68 позиций). Разрывное усилие варьируется от 100 до 1000 Н. Недостаточная прочность приведет к сплющиванию трубы под весом грунта или оборудования, что ограничит пропускную способность кабеля.

Наличие статического радиуса изгиба

Параметр определяет возможность прокладки в ограниченном пространстве. В наличии есть варианты с радиусом от 3 до 360 мм, наиболее популярные — 60 мм (140 позиций) и 48 мм (139 позиций). Слишком малый радиус изгиба при попытке монтажа приведет к залому трубы, что затруднит протяжку кабеля и создаст избыточное напряжение на изоляции.

Цветовое решение и маркировка

Цвет используется для визуальной идентификации систем: черный (462 позиции), серый (321 позиция) или оранжевый (169 позиций). Для соответствия проектным схемам можно использовать номера RAL, например 9005 (167 позиций) или 7035 (57 позиций). Неверный выбор цвета может привести к ошибкам при обслуживании электросетей и нарушению правил идентификации линий.

Частые ошибки

Игнорирование степени защиты IP

При выборе трубы для наружной установки часто выбирают изделия с низким показателем защиты, например IP20. Это приводит к попаданию влаги и пыли внутрь гофры, что вызывает коррозию кабеля и короткое замыкание. Для защиты от брызг и струй воды необходимо использовать варианты с IP55 (625 позиций) или IP66 (300 позиций).

Несоответствие материала условиям среды

Использование поливинилхлоридных (PVC) труб там, где требуется высокая стойкость к ультрафиолету, ведет к разрушению структуры пластика. Под воздействием солнечного излучения материал становится хрупким и рассыпается, обнажая изоляцию кабеля. Для защиты от солнца следует выбирать изделия с подтвержденной устойчивостью к УФ-излучению.

Превышение допустимого радиуса изгиба

Монтажники часто пытаются проложить трубу под слишком острым углом, нарушая статический радиус изгиба. Это создает критические механические напряжения на оболочку кабеля и саму гофру, что приводит к залому и повреждению жил. Необходимо ориентироваться на справочные значения, такие как 60 мм (140 позиций) или 75 мм (102 позиции).

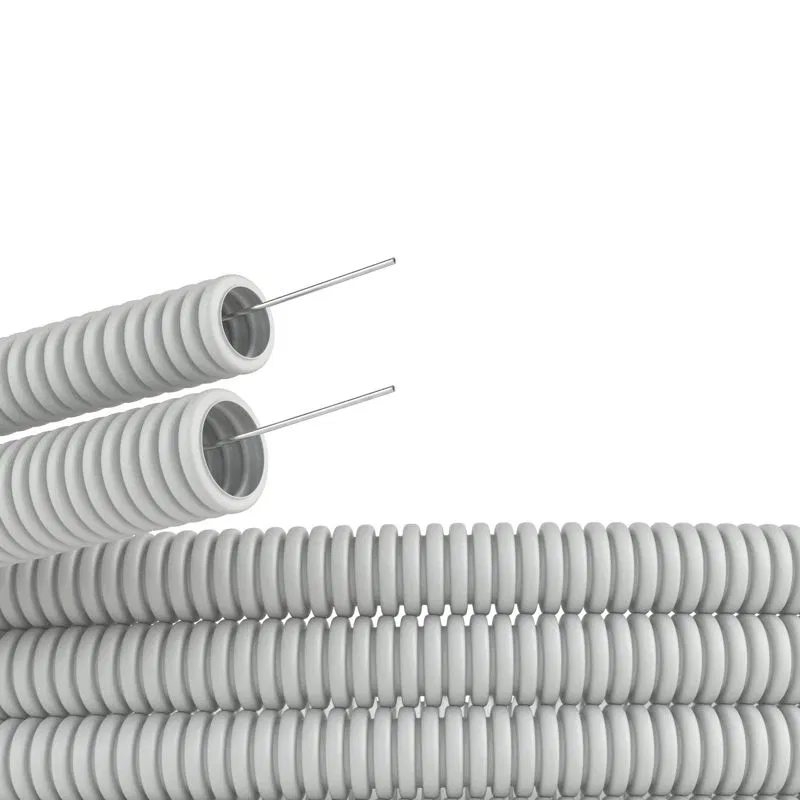

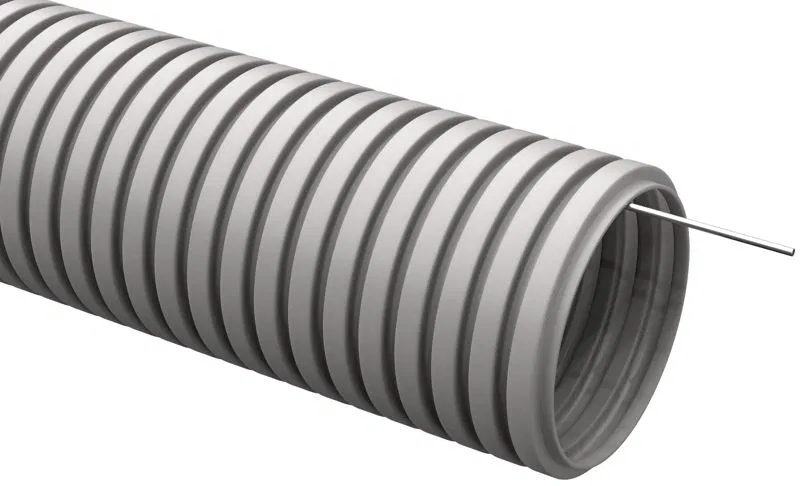

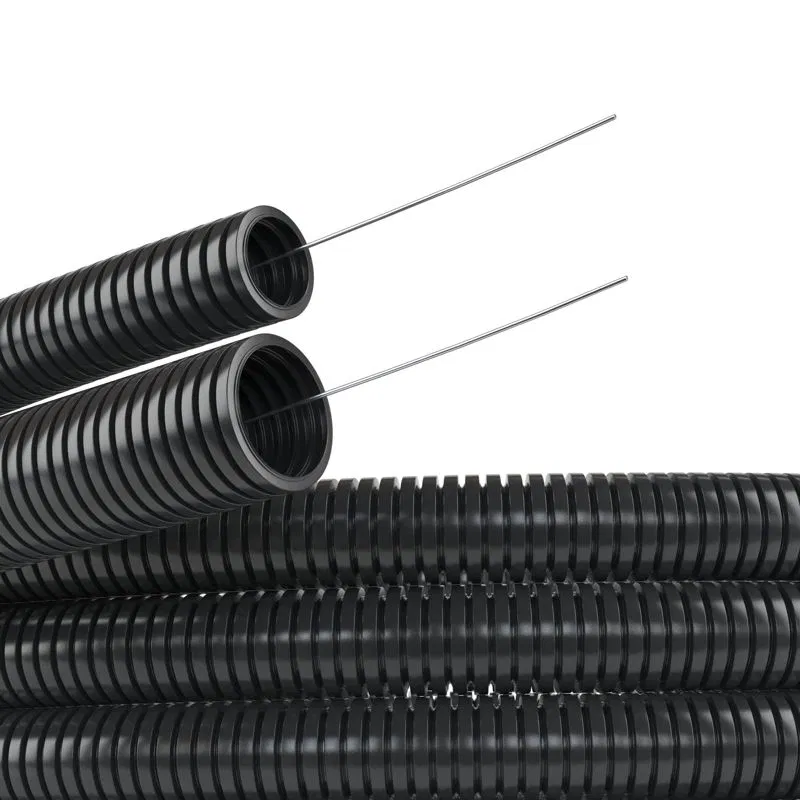

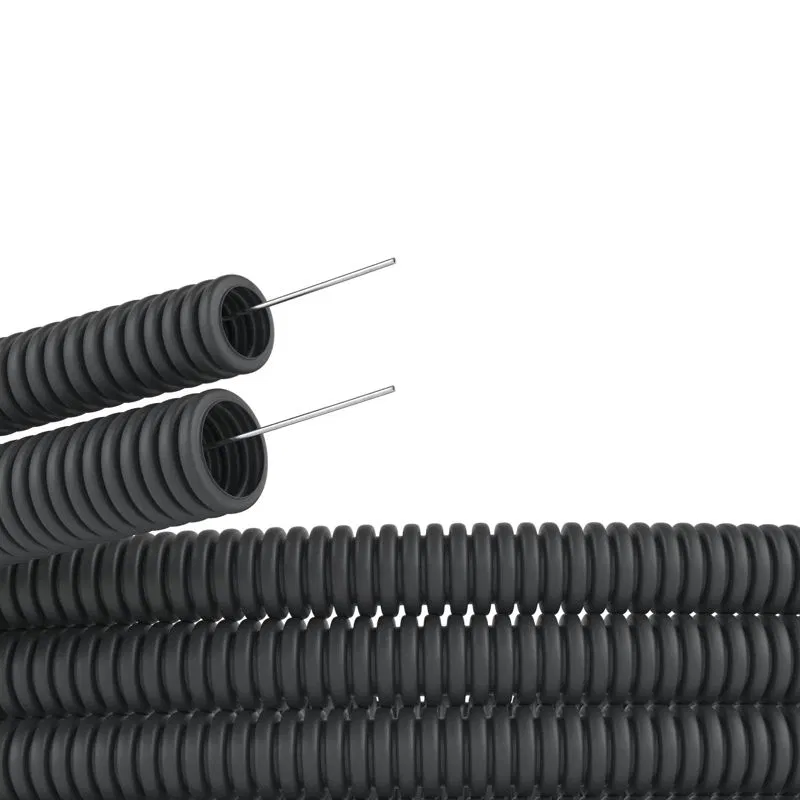

Выбор трубы без возможности протяжки

При планировании длинных трасс выбирают гофру без внутреннего стального или пластикового зонда. При попытке затянуть кабель через узкие участки или повороты возникает избыточное трение, которое перегревает изоляцию или заклинивает инструмент. Использование труб с протяжкой (527 позиций) значительно упрощает процесс монтажа.

Неправильный расчет диаметра под кабель

Заполнение внутреннего сечения трубы кабелем вплотную к стенкам исключает возможность теплоотвода и затрудняет монтаж. При отсутствии свободного пространства кабель перегревается, а при попытке протяжки повреждается внешняя оболочка. Следует учитывать номинальный диаметр, например 16 мм (239 позиций) или 20 мм (230 позиций), и оставлять запас для воздуха.

Использование не маслостойкой гофры

В цехах с повышенным содержанием масел часто применяют стандартную полиэтиленовую гофру. Масляные компоненты проникают в структуру пластика, вызывая его размягчение и потерю прочностных характеристик. В таких условиях требуется применение специализированных маслостойких изделий, способных сохранять целостность при контакте с агрессивными средами.

Нарушение температурного режима эксплуатации

Монтаж гофры в условиях экстремальных температур без учета характеристик материала приводит к растрескиванию. Если температура среды падает ниже -40 град.C (386 позиций) при использовании пластика, не рассчитанного на мороз, гофра лопается при малейшем механическом воздействии. Это лишает кабель защиты от внешних факторов и механических повреждений.

Недостаточная прочность на сжатие

При прокладке труб в местах возможной механической нагрузки выбирают изделия с низким сопротивлением сжатию. Под весом грунта или оборудования гофра сплющивается, что приводит к критическому защемлению кабеля и его деформации. Необходимо проверять параметр прочности на сжатие, где значения могут достигать 350 Н (264 позиции) или выше.
