Указатели напряжения и устройства безопасности

Указатели напряжения и устройства безопасности — раздел СИЗ электротехнического персонала: инструмент для проверки отсутствия напряжения и средства защиты при работах по ПОТЭЭ. Включает: указатели низкого напряжения (УНН до 1000 В — двухполюсные с неоновой лампой или цифровым дисплеем); указатели высокого напряжения (УВН на 6, 10, 35, 110+ кВ — со штангой и индикатором, испытываются ежегодно); указатели УВН с устройством фазировки (определяет одноимённость фаз перед подачей напряжения); изоляционные защитные шторки (диэлектрические для закрытия токоведущих частей при ремонте); штанги оперативные (изолирующие штанги для коммутации и наложения переносных заземлений); сигнальные ленты (для ограждения опасных зон).

Как выбрать
Чем отличаются группы устройств безопасности

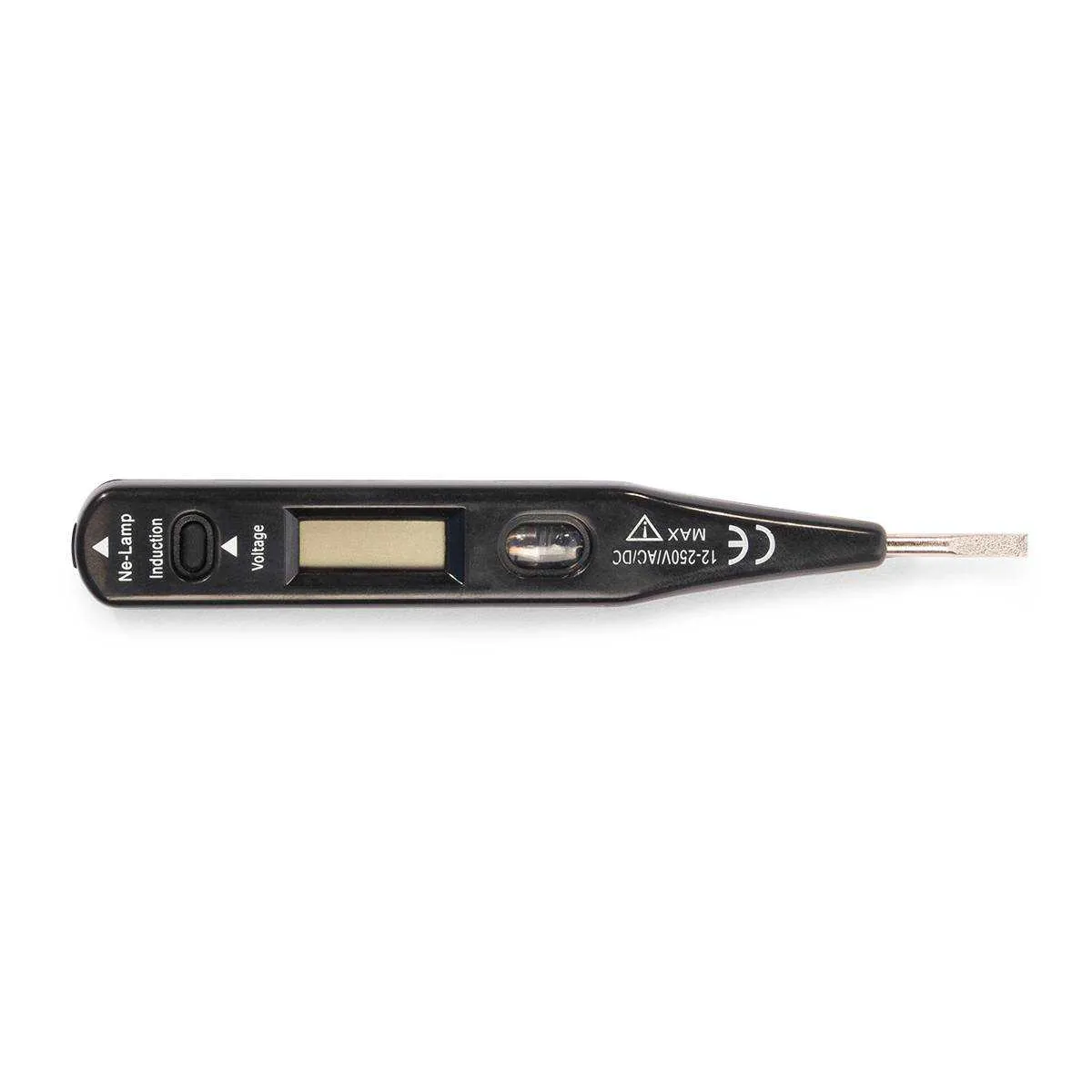

двухполюсный, до 1000 В. С неонкой (простой, надёжный) или цифровой (показывает значение). Применяется перед каждой работой в электроустановках до 1 кВ. Перед использованием проверяют на заведомо живой части.
на штанге 0,7–4 м с индикатором. По напряжению: УВН-10 (для 6–10 кВ), УВН-35, УВН-110, УВН-220. Испытание ежегодно по ГОСТ 12.2.048 — без штампа испытаний работа запрещена.
два указателя, соединённых проводом. Определяет, что две точки находятся в одной фазе перед параллельным включением линий. Обязателен при работе с резервным питанием.
диэлектрический материал (полиэтилен, ПВХ толщиной 2–4 мм) для временного закрытия открытых токоведущих частей при ремонте соседних. Класс напряжения 1, 6, 10, 35 кВ.
изолирующая штанга 1,5–6 м для дистанционных операций под напряжением: установка плавких вставок, наложение переносных заземлений, коммутация разъединителей.
Товаров: 785
Лента сигнальная ЛСЭ-750 "Осторожно кабель" (750мм-200мкм) 100м IEK UST20-100-750-200-K04
7459 ₽
+74 ₽ баллами
IEK Лента сигнальная ЛСЭ-750 "Осторожно кабель" (750мм-200мкм) 100м IEK UST20-100-750-200-K04
SKU: UST20-100-750-200-K04
Лента сигнальная ЛСЭ-900 "Осторожно кабель" (900мм-200мкм) 100м IEK UST20-100-900-200-K04
9466 ₽
+94 ₽ баллами
IEK Лента сигнальная ЛСЭ-900 "Осторожно кабель" (900мм-200мкм) 100м IEK UST20-100-900-200-K04
SKU: UST20-100-900-200-K04

Часто задаваемые вопросы

Зачем нужен УНН если есть мультиметр? +
Мультиметр требует касания обеих клемм (рискованно), показывает значения но не имеет звукового сигнала. УНН с двумя щупами имеет звуковую и световую индикацию, проверка занимает 2 секунды. По ПОТЭЭ для проверки отсутствия напряжения положено использовать УНН, а не мультиметр.
Как часто испытывать УВН? +
По ГОСТ 12.2.048 — ежегодно (12 месяцев). На штанге должна быть жёлтая бирка с датой следующего испытания. Без бирки УВН — отстранение от работы по ПОТЭЭ. Испытания проводят в специализированных лабораториях.
Какой класс перчаток для работы с УВН-10? +
Диэлектрические перчатки 2 класса (испытательное напряжение 20 кВ, защита до 10 кВ). На штанге УВН рукоятка изолирующая, но дополнительно оператор должен быть в перчатках. Время испытаний перчаток — 6 месяцев по ГОСТ 12.4.183.
Зачем фазировка перед параллельным включением? +
Если фазы не совпадают, при включении возникает огромный ток КЗ — взрывает аппарат и контактов. Фазировка через УВН с фазоуказателем подтверждает одноимённость фаз. Особенно важно при питании потребителя от двух подстанций или генератора.
Что значит «оперативная» штанга? +
Это инструмент, которым выполняют оперативные действия под напряжением: проверку, переключения, замену плавких. В отличие от «измерительной» штанги (для замеров) или «защитной» (для наложения переносных заземлений).
