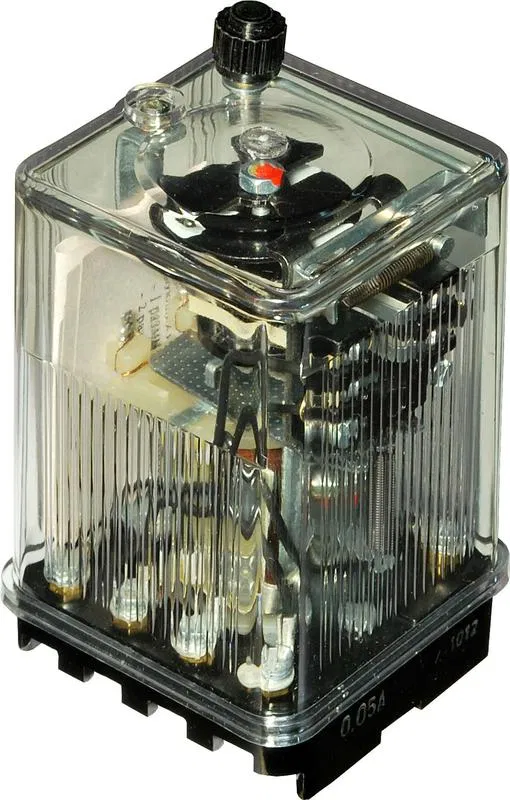

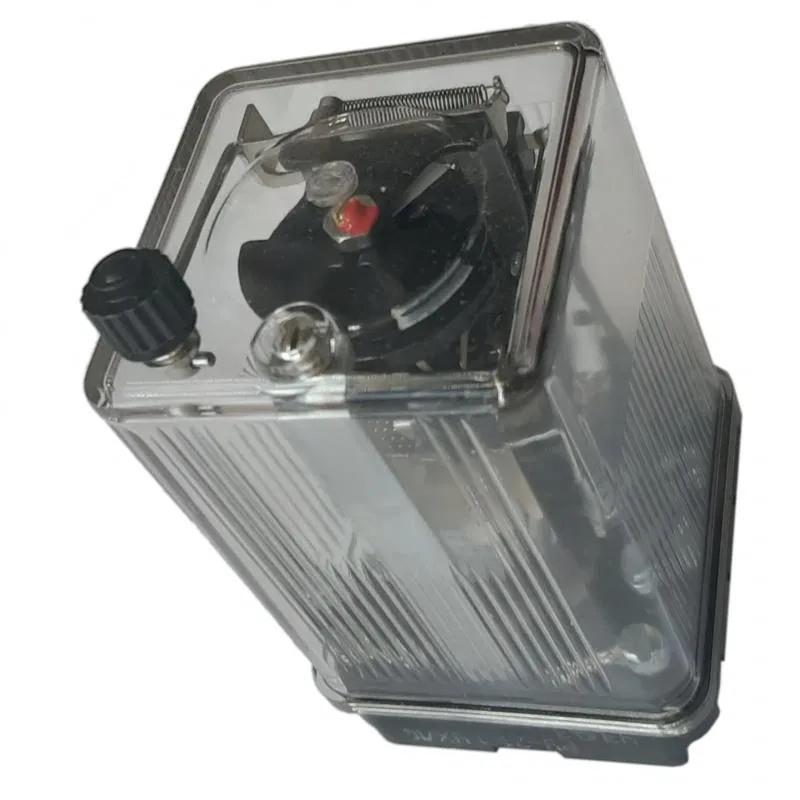

Чем отличаются типы реле контроля

Реле контроля фаз — отслеживает наличие, очередность и асимметрию трёхфазного напряжения. Защищает двигатели от работы на двух фазах и неправильного направления вращения. Базовая защита любого мотора.
Реле контроля тока — следит за током нагрузки (через токовый трансформатор), срабатывает при перегрузке или нулевом токе (обрыв нагрузки, обрыв кабеля). Применяется для защиты насосов и вентиляторов.
Реле контроля температуры (термисторное) — работает в паре с PTC-термисторами в обмотках двигателя; отключает мотор при перегреве (≈130–160 °C). Входит в стандарт защиты двигателей по IEC 60947-8.
Реле контроля сопротивления изоляции/заземления — для систем IT (изолированная нейтраль) — постоянно мониторит изоляцию относительно земли и сигнализирует о пробое. Обязательно в больницах (палаты интенсивной терапии), горных выработках, ВВ-РУ.
Реле контроля уровня — измеряет уровень проводящей жидкости (вода, кислота) через электроды-щупы. Используется в насосных станциях, котельных, дренажных системах.
Реле контроля частоты и cos φ — для генераторов, инверторов и компенсации реактивной мощности. Контролирует стабильность параметров сети и подключает корректирующие устройства.
Реле дифференциального тока (УЗО-реле) — для систем с большими токами утечки или особыми требованиями: измерение через внешний токовый трансформатор и регулируемый порог 10 мА–30 А.

Часто задаваемые вопросы

Какое реле ставить для защиты насоса от сухого хода?

Реле контроля тока с порогом срабатывания на минимальный ток. При работе насоса «по воздуху» ток падает до 30–40% номинала — реле отключает мотор. Альтернатива — реле контроля уровня с поплавками или электродами в баке: дешевле, но требует доступа к баку.

Что выбрать — термисторное реле или биметаллическое?

Термисторное (PTC) — точное, быстрое, реагирует на реальную температуру обмотки, требует встроенных датчиков в моторе. Биметаллическое (по току) — простое и дешёвое, но защищает только от перегрузки по току, не учитывает условия охлаждения. Для важных моторов (>15 кВт) и моторов с инверторами — термисторное обязательно.

Зачем нужно реле контроля изоляции в больнице?

В операционных и палатах интенсивной терапии система IT (изолированная нейтраль) обязательна по ГОСТ Р 50571.28. При первом замыкании на землю система не отключается — пациент с подключённым оборудованием не пострадает. Реле постоянно меряет сопротивление изоляции и сигнализирует медперсоналу о пробое — для устранения в плановое время.

Какой класс точности достаточен для контроля cos φ?

Для систем компенсации реактивной мощности — класс 1,0 (точность 0,01 по cos φ). Для коммерческого учёта — класс 0,5. Большинство модульных реле контроля cos φ имеют класс 1,0, чего достаточно для настройки конденсаторных батарей.

Можно ли заменить отдельные реле одним мультифункциональным?

Да, существуют комбинированные реле контроля сети («электронные защиты сети») — отслеживают одновременно фазы, асимметрию, перенапряжение, понижение, частоту. Дороже отдельных в 1,5–2×, но экономят место в щите и упрощают коммутацию. Для критичных применений (защита двигателей крупных установок) лучше отдельные специализированные реле.

Как настроить порог срабатывания?

Большинство реле имеют потенциометры для настройки уставок (ток, время задержки, гистерезис). Для тока ставят 110–120% от номинального тока нагрузки, время задержки 1–10 с (чтобы не срабатывать на пуск). Для напряжения — пороги ±10–15% от Uн. Все настройки задокументированы в паспорте реле в виде графиков.
