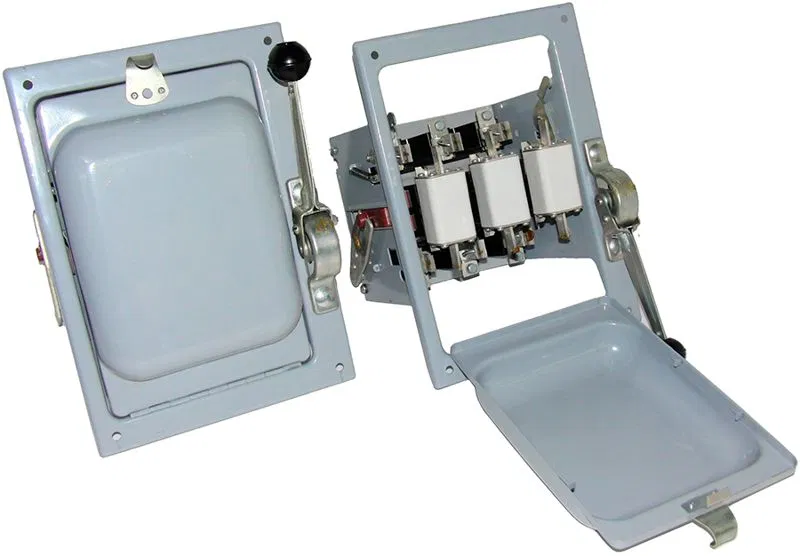

Блок/ящик выключателя с плавкими предохранителями

Блоки и ящики выключателя с плавкими предохранителями предназначены для коммутации электрических цепей и защиты оборудования от перегрузок и токов короткого замыкания. Конструктивно изделия представляют собой корпуса, оснащенные разъединителями и плавкими предохранителями, которые обеспечивают разрыв цепи при превышении допустимых параметров. Данное оборудование защищает силовые линии и потребители от повреждений, вызванных аварийными режимами работы. Применяется в распределительных щитах, шкафах автоматики, серверных помещениях и при организации питания промышленных объектов. В отличие от автоматических выключателей, предохранители обеспечивают более высокую скорость срабатывания при экстремальных токах короткого замыкания, но требуют замены сгоревшего элемента. В каталоге представлено 2173 позиции от брендов Хомов электро, Электроспектр, ЭТК и TVENKOM. Доступны исполнения типа Ящик, КРМ БАЗА, КРМ СТАНДАРТ и КРМ КОМПАКТ. Параметры включают номинальный ток в диапазоне от 1 до 1440 А, напряжение от 220 до 1000 В и ток Icw от 4.5 до 35 кА. Габариты варьируются: высота от 10 до 1900 мм, ширина от 38 до 1100 мм и глубина от 83 до 1600 мм. Установка возможна в навесном или напольном вариантах с защитой IP54, IP31 или IP21.

Как выбрать

Номинальный ток

Выбор тока зависит от нагрузки: для осветительных линий подходят значения 25–40 А, для мощных потребителей или розеточных групп — 63–100 А, а для силовых узлов — от 160 А до 400 А и выше. Если выбрать слишком низкий номинал, предохранители будут постоянно перегорать при штатной работе оборудования. Превышение номинала приведет к отсутствию защиты при перегрузке, что чревато перегревом кабеля.

Номинальное напряжение

Для стандартных сетей переменного тока используются значения 380 В или 400 В, в то время как для специфических задач доступны варианты от 220 В до 1000 В. Несоответствие напряжения сети номиналу оборудования сделает невозможным его подключение или приведет к пробою изоляции. При выборе напряжения ниже рабочего уровня устройство выйдет из строя при подаче питания.

Степень защиты IP

Для установки внутри сухих помещений применяются IP20, IP21 или IP31, а для защиты от пыли и влаги в промышленных условиях требуются IP54 или IP65. При выборе недостаточной степени защиты (например, IP20 вместо IP54) влага и пыль проникнут внутрь корпуса, вызывая короткое замыкание. Низкий уровень защиты в агрессивной среде приведет к коррозии контактов и отказу системы.

Тип корпуса

В каталоге представлены Ящики (813 позиций), КРМ БАЗА (223 позиции), КРМ СТАНДАРТ (204 позиции) и другие конфигурации, включая ВРУ и Щиты. Выбор типа зависит от требуемой функциональности: КРМ БАЗА с рубильником удобна для оперативного управления, а простые ящики подходят для стационарной защиты. Ошибка в выборе типа может привести к невозможности управления цепью или нехватке места для монтажа модулей.

Габариты корпуса

Размеры подбираются под монтажное пространство: высота варьируется от 10 до 1900 мм, ширина от 38 до 1100 мм, а глубина от 83 до 1600 мм. Для компактных щитов используют высоту 270–500 мм, для напольных шкафов — 800–1850 мм. Неверный расчет габаритов приведет к тому, что оборудование не поместится в отведенную нишу или будет занимать избыточное место в электрощитовой.

Номинальный ток Icw

Параметр определяет способность выдерживать кратковременные токи короткого замыкания: доступны значения 4.5 кА, 10 кА, 12.5 кА и выше. Для защиты слабых сетей достаточно 6–10 кА, но в сетях с высокой мощностью требуются значения 16–35 кА. Если выбрать ток Icw ниже фактического тока КЗ, корпус или внутренние компоненты могут разрушиться от механических и тепловых нагрузок.

Способ установки

Для монтажа на стену выбирают Навесной тип (910 позиций), а для размещения на полу — Напольный (416 позиций) или комбинированный Напольный/Настенный (307 позиций). Неправильный выбор способа крепления приведет к невозможности монтажа или к падению оборудования с кронштейнов. Напольные модели требуют устойчивого основания, в то время как навесные рассчитаны на фиксацию к вертикальным поверхностям.

Климатическое исполнение

Для работы в различных условиях предусмотрены исполнения У1, У2, У3, УХЛ2, УХЛ3 и УХЛ4. Выбор зависит от температуры и влажности среды: УХЛ для умеренного климата или У3 для стандартных условий эксплуатации. Использование исполнения, не рассчитанного на конкретную температуру, приведет к разрушению изоляции или заклиниванию механизмов из-за конденсата или перегрева.

Частые ошибки

Несоответствие номинального тока нагрузки

При выборе блока с плавкими предохранителями допускается установка предохранителя с номиналом выше рабочего тока нагрузки. Это приводит к отсутствию защиты при длительных перегрузках, что вызывает перегрев шин и плавление изоляции внутри корпуса. В итоге тепловое воздействие разрушает элементы крепления и может привести к возгоранию оборудования.

Использование предохранителей с низким Icw

Монтаж оборудования с номинальным кратковременно выдерживаемым током ниже расчетного значения тока короткого замыкания вызывает разрушение корпуса. При возникновении аварии динамические и термические усилия превышают прочность конструкции, что приводит к разрыву контактов или деформации ящика. Это делает невозможным безопасное гашение дуги внутри устройства.

Игнорирование типа тока при выборе

Использование оборудования, рассчитанного только на переменный ток (AC), в цепях постоянного тока (DC) приводит к невозможности гашения дуги. В таких случаях дуга не успевает погаснуть при размыкании контактов, что вызывает интенсивный нагрев и разрушение плавких вставок. Это заканчивается выходом из строя всего блока и риском поражения персонала.

Нарушение степени защиты IP

Установка блоков с низким уровнем защиты, например IP21, в помещениях с повышенной влажностью или пылью ведет к прорыву среды внутрь корпуса. Попадание влаги на токоведущие части вызывает короткое замыкание между фазами или на корпус. Это приводит к срабатыванию защиты или физическому разрушению внутренних компонентов ящика.

Неправильный выбор способа ввода

Применение ящиков с кабельным вводом в условиях, требующих монтажа в трубе, создает избыточное механическое напряжение на клеммы. Неправильное распределение радиуса изгиба кабеля приводит к повреждению изоляции жил в месте входа в блок. Это вызывает утечки тока и может привести к пробою на корпус устройства.

Ошибка в выборе климатического исполнения

Использование оборудования с исполнением У3 в условиях экстремально низких температур вызывает хрупкость материалов и нарушение работы механизмов. При низких температурах пластиковые детали корпуса и держатели предохранителей теряют эластичность, что ведет к трещинам при механическом воздействии. В результате нарушается герметичность и целостность конструкции.

Несоответствие номинального напряжения

Применение блоков, рассчитанных на 220 В или 230 В, в сетях с напряжением 380 В или 400 В приводит к пробою изоляции. Высокое напряжение превышает диэлектрическую прочность материалов, что вызывает искрение и дуговой пробой между фазами. Это заканчивается выходом оборудования из строя и повреждением соседних элементов щита.

Неправильный подбор габаритов корпуса

Выбор корпуса с недостаточной глубиной или шириной для размещения силовых элементов и кабельных трасс затрудняет монтаж. Теснота внутри ящика препятствует естественной конвекции воздуха, что вызывает локальный перегрев предохранителей и контактов. В итоге это приводит к преждевременному срабатыванию защиты или оплавлению корпуса.
