Что входит в систему промышленной сети

Дискретный модуль ввода (DI) — для подключения датчиков и кнопок. 8/16/32 канала, 24 В DC PNP/NPN.
Дискретный модуль вывода (DO) — для управления реле, катушками контакторов. Транзисторный или релейный.

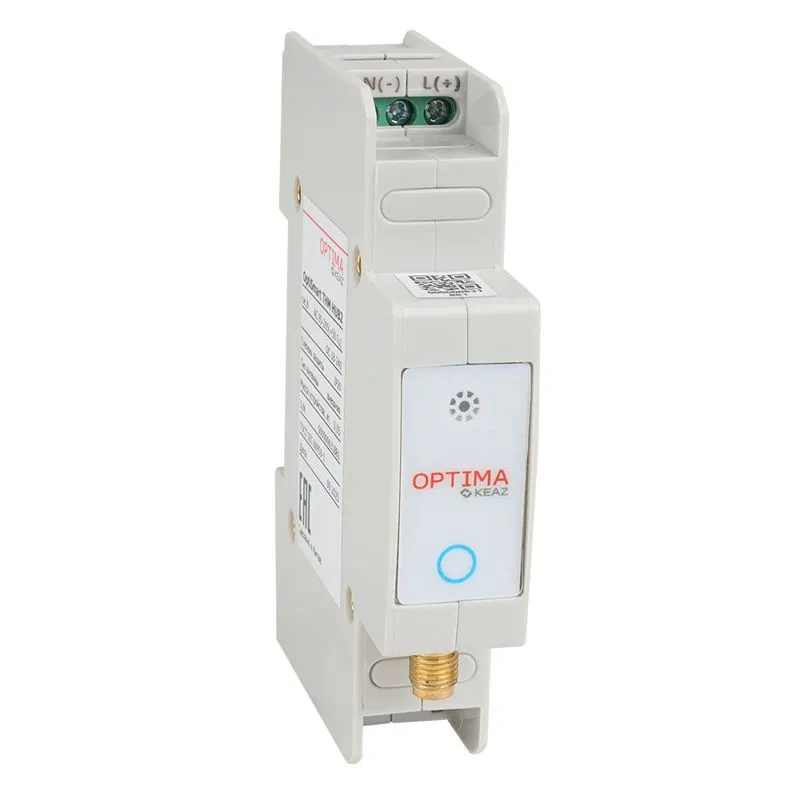

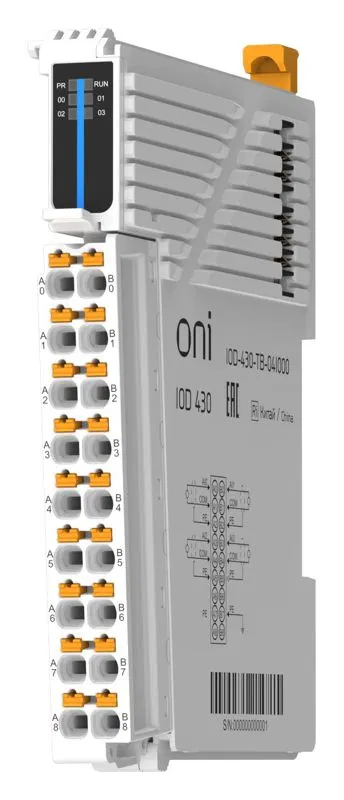

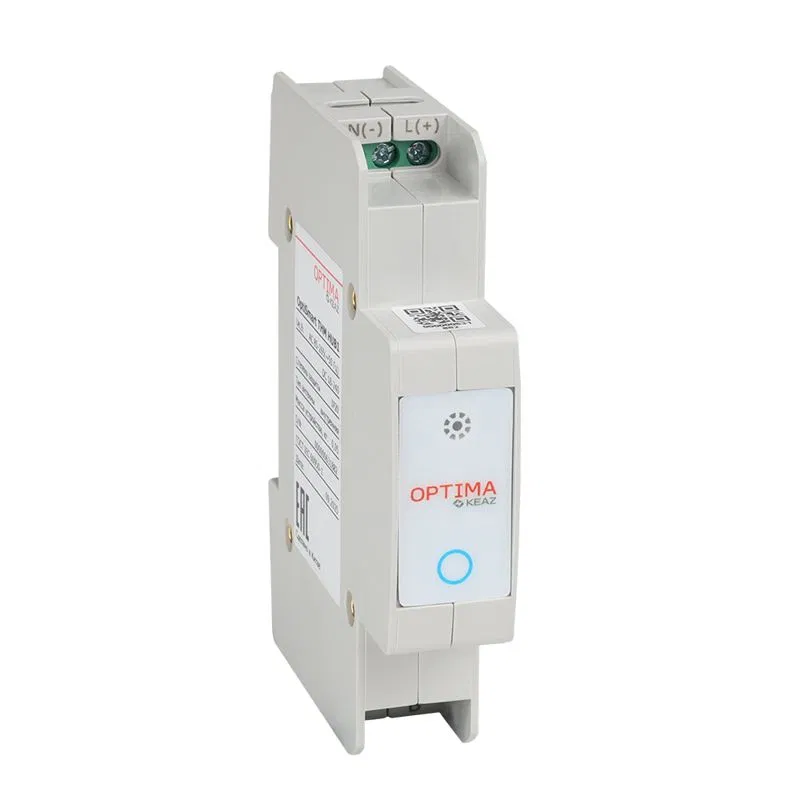

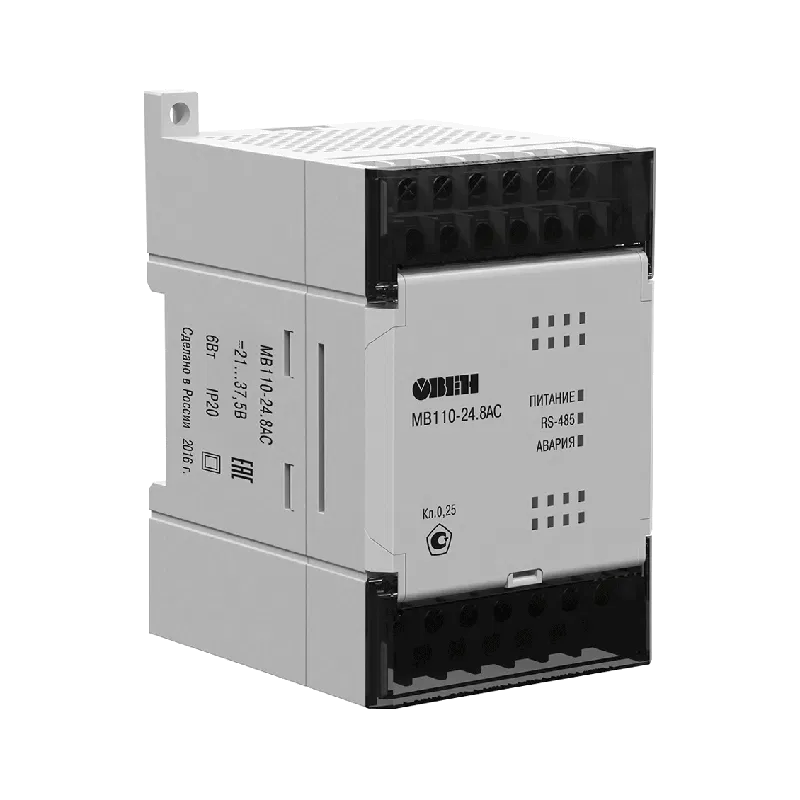

Аналоговый модуль ввода (AI) — для подключения 4–20 мА / 0–10 В / PT100. Разрешение 12–16 бит.
Аналоговый модуль вывода (AO) — для управления частотниками, регулирующими клапанами. 4–20 мА / 0–10 В.
Коммуникационный модуль — связывает периферийную станцию с центральным ПЛК через PROFINET/PROFIBUS/EtherCAT/Modbus TCP.
Технологический модуль — высокоскоростной счётчик (для энкодеров до 1 МГц), ШИМ-генератор, модули SSI для абсолютных энкодеров.
Модуль питания — DIN-реечный 24 В DC 5–40 А. Для питания сегмента децентрализованных модулей.

Часто задаваемые вопросы

Зачем децентрализованная периферия?

В большом производстве 1000+ датчиков. Тащить кабель от каждого до центрального шкафа — гигабайты проводов и километры трасс. Децентрализованная станция собирает 16–32 канала локально и передаёт одну витую пару в шкаф — экономия 70%.

PROFINET vs PROFIBUS?

PROFIBUS-DP — старый стандарт по витой паре, до 12 Мбит/с, специальный кабель. PROFINET — современный на Ethernet, до 1 Гбит/с, обычный медный кабель Cat6. Для нового проекта — PROFINET.

Какие бренды совместимы?

Siemens ET 200SP, Phoenix Contact Inline, Beckhoff EL2xxx — лидеры рынка. Между собой совместимы по протоколу (PROFINET), но не по корпусам и слотам.

Сколько модулей на одну станцию?

Типовая станция Siemens ET 200SP — до 64 модулей в одной голове. С увеличенной шиной — до 128. Каждый модуль 8–32 канала. Итого 1024–4096 каналов на станцию.

Цена децентрализованной системы?

Голова станции (CPU модуль) — 30–80 тыс. ₽. Каждый модуль — 5–25 тыс. ₽. Итого станция на 64 канала — 100–300 тыс. ₽. Окупается на проекте от 1000 каналов экономией кабеля и трудозатрат.
