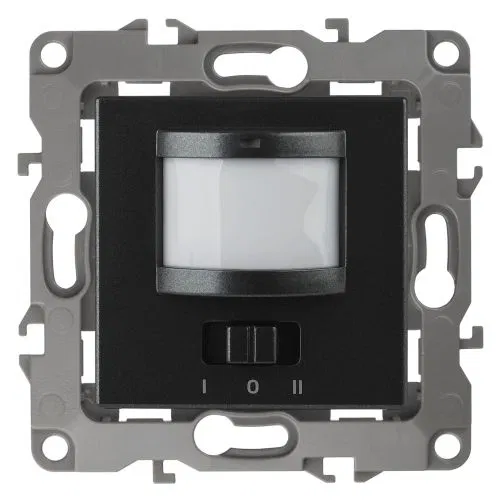

Механизм датчика движения

Механизм датчика движения представляет собой компонент для автоматизации систем освещения, предназначенный для обнаружения присутствия объекта и подачи сигнала на исполнительное устройство. Изделие состоит из электронного блока детекции и контактной группы, которая управляет нагрузкой при срабатывании сенсора. Механизм обеспечивает автоматическое включение света, исключая необходимость ручного управления и снижая энергопотребление. Применяется в жилых помещениях, коридорах, лестничных клетках и зонах с проходным режимом работы. В отличие от статических выключателей, данный механизм реагирует на физическое перемещение, обеспечивая работу системы только при необходимости. В каталоге представлено 43 позиции от брендов Эра, IEK, Legrand и TOKOV ELECTRIC. Доступны варианты скрытой установки и скрытого монтажа в штукатурку. Номинальное напряжение составляет диапазон от 230 до 250 В, при этом возможна работа с нулевым проводом N. Для монтажа требуются коробки с минимальной глубиной от 0 до 45 мм. Степень защиты изделий варьируется от IP20 до IP41. Температурный режим эксплуатации охватывает диапазон от -40 до 50 °C. Максимальный пусковой ток составляет от 1.8 до 2 А.

Как выбрать

Способ монтажа

Для установки в подготовленные подрозетники под штукатурку подходят модели скрытого монтажа (14 позиций), требующие монтажа в штукатурку. Вариант скрытой установки (21 позиция) применяется при наличии готовых монтажных коробок. Ошибка в выборе типа крепления приведет к невозможности установки механизма в стену без проведения дополнительных строительно-монтажных работ.

Номинальное напряжение

В каталоге представлены механизмы на 230 В (16 позиций), 250 В (13 позиций) и 240 В (5 позиций), а также диапазон от 230 до 250 В. При подборе устройства необходимо учитывать параметры вашей сети, чтобы избежать перегрева контактов. Использование оборудования с заниженным номиналом напряжения приведет к преждевременному выходу из строя силовых компонентов датчика.

Наличие нулевого провода

Для схем управления освещением с использованием нейтрали подходят механизмы с нулевым проводом N (18 позиций), для схем без нейтрали — модели без N (10 позиций). Несоответствие схемы подключения фактическому наличию провода в подрозетнике сделает невозможным запуск датчика. Ошибка в выборе типа подключения приведет к отсутствию срабатывания устройства или риску короткого замыкания.

Степень защиты IP

Для сухих помещений применяются механизмы с IP20 (29 позиций), для условий с повышенной влажностью — IP41 (1 позиция). Выбор низкого класса защиты для влажных зон приведет к попаданию пыли или влаги внутрь корпуса. Это вызовет окисление контактов, нарушение работы электроники и может стать причиной срабатывания защитных устройств.

Работа с трансформаторами

Для управления освещением через электронные низковольтные трансформаторы (2 позиции) или электромагнитные низковольтные трансформаторы (2 позиции) требуются специализированные механизмы. Большинство моделей в каталоге (26 позиций) не поддерживают такие нагрузки. При попытке подключить обычный датчик к трансформаторной нагрузке возможен выход из строя управляющего реле.

Глубина монтажной коробки

При проектировании монтажного узла учитывайте минимальную глубину встроенной коробки: 45 мм (23 позиции) или 0 мм (2 позиции). Если глубина подрозетника будет меньше требуемого значения, механизм невозможно будет закрепить в стене. Недостаток пространства приведет к деформации корпуса или невозможности плотного прилегания рамки к поверхности.

Температурный режим

Для эксплуатации в различных условиях доступны устройства с температурным диапазоном от -40 до 50 °C (11 позиций) или от 35 до 50 °C (диапазон). Также представлены модели для работы при -5 °C (2 позиции), 0 °C (1 позиция) или в диапазоне -5...45 °C (1 позиция). Использование оборудования, не рассчитанного на экстремальные температуры, приведет к разрушению пластика или сбоям в работе электроники.

Максимальный пусковой ток

Для защиты цепей освещения учитывайте пусковой ток: доступны значения 2 А (2 позиции), 1.8 А (2 позиции) и 0.013 А (1 позиция) в диапазоне от 1.8 до 2 А. Неправильный расчет тока нагрузки при выборе механизма приведет к подгоранию контактов при включении ламп. Использование устройства с низким пусковым током для мощных светодиодных групп вызовет залипание реле.

Частые ошибки

Игнорирование необходимости нулевого провода

При выборе механизма датчика движения без учета наличия нейтрали в схеме возникает невозможность подключения моделей, требующих нулевой провод N (таких в каталоге 18 позиций). Если монтажник планирует использовать устройство, работающее только по фазе, отсутствие выделенной линии N приведет к отсутствию питания на электронных компонентах детектора. Это делает невозможным корректное срабатывание датчика и требует переделки всей проводки в подрозетнике.

Несоответствие глубины монтажной коробки

Использование механизмов с минимальной глубиной встроенной монтажной коробки 45 мм (23 позиции) в слишком мелких подрозетниках физически блокирует установку. При попытке втиснуть датчик в ограниченное пространство возникает механическое напряжение на контакты и корпус устройства. В результате невозможно плотно закрепить механизм или установить декоративную рамку, что нарушает герметичность и эстетику электроустановки.

Выбор IP20 для влажных зон

Применение механизмов с классом защиты IP20 (29 позиций) в помещениях с повышенной влажностью или брызгами ведет к попаданию конденсата на электронную плату. Отсутствие защиты от влаги вызывает окисление контактов и короткое замыкание внутри корпуса датчика. Это приводит к выходу из строя чувствительного сенсора и риску поражения током при прикосновении к установленной панели.

Ошибка при работе с трансформаторами

Монтаж датчика, не предназначенного для электромагнитных низковольтных трансформаторов (26 позиций), в цепи с такими нагрузками вызывает перегрев. Из-за индуктивных токов и специфики работы электронных компонентов датчика происходит деградация полупроводниковых элементов. В итоге устройство перестает реагировать на движение или постоянно остается в состоянии включенного состояния.

Превышение максимального пускового тока

Подключение нагрузки, пусковой ток которой превышает допустимые значения (диапазон от 1.8 до 2 А), вызывает мгновенный перегрев реле. Высокий импульс тока при включении светодиодных или люминесцентных ламп разрушает электронные цепи управления. Это приводит к залипанию контактов или полному выгоранию управляющего модуля датчика движения.

Игнорирование температурного диапазона

Установка датчика в условиях, выходящих за пределы рабочих температур (например, при температуре ниже -5...45 град.C), нарушает физические свойства компонентов. При низких температурах пластик корпуса становится хрупким, а при высоких — электроника начинает работать нестабильно. Это влечет за собой ложные срабатывания или полный отказ детектора в самый ответственный момент эксплуатации.

Неверный выбор напряжения сети

Использование механизмов, рассчитанных на номинальное напряжение 230 В (16 позиций) или 250 В (13 позиций), в сетях с сильными отклонениями приводит к пробою изоляции. Если напряжение в сети превышает диапазон от 230 до 250 В, происходит электрический пробой диэлектрических слоев. Это заканчивается выходом из строя всей системы освещения, подключенной к данному датчику.

Отсутствие функции принудительного отключения

При монтаже в цепи, где требуется ручное управление светом, выбор моделей без функции принудительного отключения (32 позиции) создает неудобства. Если механизм не поддерживает режим выключения, освещение будет работать постоянно после срабатывания на движение. Это приводит к неконтролируемому расходу энергии и невозможности использовать датчик как обычный выключатель.
