Как выбрать выключатель автоматический модульный

Номинальный ток (0,5–125 А) — выбирают по допустимому длительному току кабеля и расчётному току нагрузки. Стандартные номиналы для квартиры: 10–16 А (освещение), 16–25 А (розетки), 25–32 А (электроплита, кондиционер). Нельзя ставить автомат с номиналом выше допустимого тока кабеля.
Характеристика срабатывания (B/C/D) — B срабатывает при 3–5 × Iн (для старой проводки, чувствительных цепей); C при 5–10 × Iн (универсальная, большинство бытовых и офисных нагрузок); D при 10–20 × Iн (для двигателей, трансформаторов с высоким пусковым током).

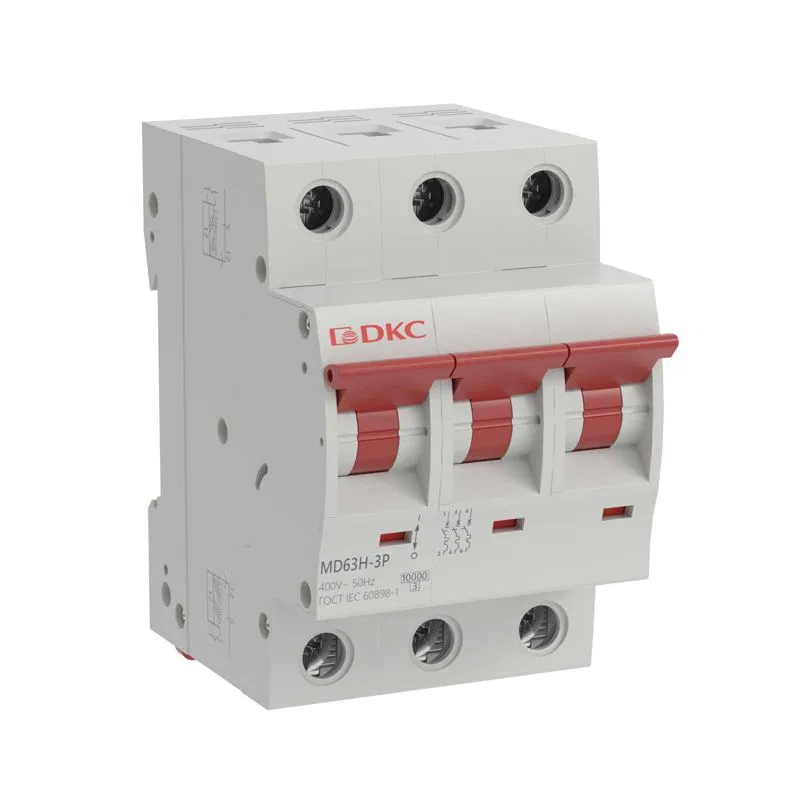

Количество полюсов (1P/2P/3P/4P) — 1P для однофазной линии (разрывает только фазу); 2P — для линий с нейтралью или в сетях TT; 3P — трёхфазные нагрузки; 4P — трёхфазные + нейтраль.
Отключающая способность (кА) — должна превышать ожидаемый ток КЗ в месте установки. В квартирах обычно достаточно 4,5–6 кА; в промышленных объектах и при питании от мощных ТП — 10–15 кА.
Ширина в модулях — 1P занимает 1 модуль (17,5 мм), 2P — 2 модуля. При выборе автоматов для щита заранее считайте количество модулей и выбирайте щиток с запасом 20–30%.

Часто задаваемые вопросы

Какую характеристику выбрать: B или C?

Для большинства новых электроустановок в квартирах, офисах и торговых помещениях — C. Характеристика B используется там, где важна высокая чувствительность к перегрузкам: старая алюминиевая проводка, линии к электронным приборам (ПК, ИБП), освещение в сырых помещениях. C менее чувствительна к кратковременным пусковым токам — реже ложно срабатывает при включении мощных потребителей.

Как подобрать номинальный ток автомата?

Считают по мощности нагрузки: I = P / (U × cosφ). Для однофазной 230 В: 2,5 кВт ÷ 230 = 10,9 А → автомат 16 А. Затем проверяют, что номинал автомата не превышает допустимый ток кабеля: кабель 1,5 мм² — максимум 19 А (автомат 16 А); 2,5 мм² — 27 А (автомат 25 А); 4 мм² — 38 А (автомат 32 А). Автомат защищает кабель, а не прибор.

Зачем нужен 2-полюсный автомат вместо 1-полюсного?

Однополюсный при срабатывании разрывает только фазу — нейтраль остаётся подключённой. Если нейтраль случайно оказалась под напряжением (перепутаны провода на подстанции, неисправность в нейтральном проводнике), оборудование остаётся опасным. Двухполюсный разрывает оба провода одновременно — это обязательно для вводных автоматов, линий к стиральным машинам, духовкам, бойлерам и любым нагрузкам ванной комнаты.

Чем отличается автомат 4,5 кА от 6 кА и 10 кА?

Отключающая способность — максимальный ток КЗ, который автомат способен безопасно отключить. Автомат 4,5 кА в месте с реальным током КЗ 5 кА сгорит, не отключив замыкание. В квартирах на конечных линиях обычно достаточно 4,5–6 кА. В домах, подключённых к мощным ТП (630 кВА и выше) и близко к вводному щиту — не менее 10 кА. Точные значения есть у энергетика вашего объекта или рассчитываются по мощности ТП и длине кабеля.

Можно ли ставить автоматы разных производителей в один щиток?

Технически — да, конструкция DIN-рейки стандартизирована (EN 50022). Однако для корректной работы системы защит важна согласованность характеристик: вводной и групповые автоматы должны быть правильно скоординированы по токам срабатывания (селективность). Лучше использовать одну линейку одного производителя — это упрощает проектирование, подбор аксессуаров (гребёнки, шинные разделители) и сервисное обслуживание.
