Как выбрать
Материал и защитное покрытие
Выбор материала (сталь, нержавеющая сталь, полипропилен) и типа покрытия (горячее цинкование, оцинкованная по методу Сендзимира, цинк-ламельное покрытие, гальванизированная цинко-алюминиевая) зависит от среды эксплуатации. Для помещений с низкой влажностью достаточно оцинкованной стали, тогда как для агрессивных сред требуется нержавеющая сталь или горячее цинкование. Неверный выбор покрытия приведет к преждевременной коррозии и разрушению кабельной трассы.
Геометрические параметры изделия
Необходимо соотносить длину (диапазон от 65 до 3000 мм) и ширину (диапазон от 18 до 600 мм) аксессуара с габаритами установленной системы. Для узких каналов подбираются значения 18, 50 или 100 мм, для широких магистралей — 400 или 600 мм. Ошибка в расчетах габаритов сделает невозможным монтаж соединителей или крышек на существующий лоток.
Совместимость с типами лотков
Аксессуары классифицируются по применимости к кабельным лоткам, проволочным лоткам или лестничным типам конструкций. При подборе важно учитывать наличие признака «подходит для проволочного лотка» или «подходит для лотков лестничного типа». Использование элементов, не предназначенных для конкретного типа лотка, приведет к отсутствию жесткой фиксации и нарушению целостности кабельной линии.

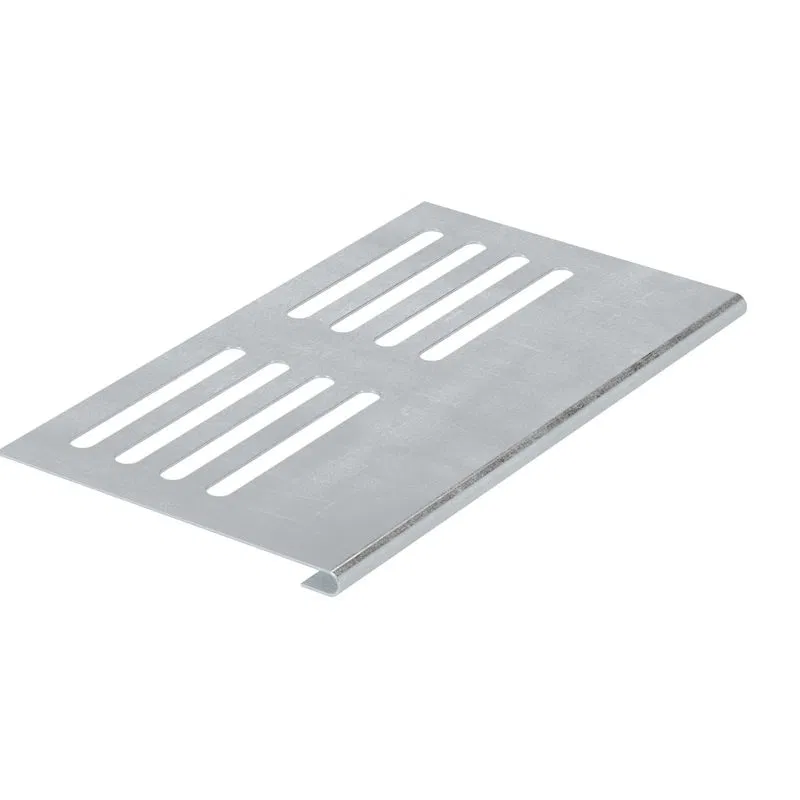

Высота и ширина крышки
При выборе крышек учитывается высота кабеленесущей системы (диапазон от 35 до 110 мм) и ширина крышки (диапазон от 50 до 600 мм). Для защиты кабеля в лотках высотой 50 или 80 мм требуются соответствующие номиналы. Несоответствие ширины крышки ширине лотка или высоты крышки высоте системы не обеспечит герметичность и защиту кабеля от внешних воздействий.
Тип и способ крепления
Доступны варианты фиксации: винтовое крепление, защелкивание, задвижка, фиксатор крышки или безвинтовое зажимное крепление. Выбор метода зависит от требуемой скорости монтажа и условий вибрации трассы. Использование неподходящего типа крепления может привести к самопроизвольному разъединению элементов системы под нагрузкой.
Исполнение и направление поворота
Конструкция может быть представлена как продольный соединитель, стыковая пластина, L-профиль, уголковый соединитель или опорная плита. Для изменения трассы выбирается угол 45 град., 90 град. или регулируемый вариант, а также направление: горизонтально, вертикально вверх или вниз. Неверное исполнение не позволит осуществить плавный переход или корректное ответвление кабельного канала.
Толщина материала
Толщина металла варьируется в диапазоне от 1 до 1.5 мм, включая значения 1 мм, 1.2 мм и 1.5 мм. Выбор толщины напрямую влияет на несущую способность аксессуара и его устойчивость к механическим нагрузкам. Слишком тонкий материал (например, 1 мм при высоких нагрузках) приведет к деформации соединительных элементов под весом кабеля.
Шарнирные соединения
Для гибких трасс применяются аксессуары с горизонтальным или вертикальным шарнирным соединением. Наличие признака «шарнирное крепление» позволяет изменять конфигурацию системы в процессе монтажа. Отсутствие шарнирного узта там, где требуется изменение плоскости, сделает невозможным монтаж в ограниченном пространстве.
