Чем отличаются типы промышленных разъёмов

Круглый разъём (M5–M40) — резьбовой/байонетный круглый корпус с 3–37 контактами. M8/M12 — самые массовые для датчиков и сигналов 24 В DC, 4–8 контактов; M16/M23/M40 — для моторов и силовых нагрузок.

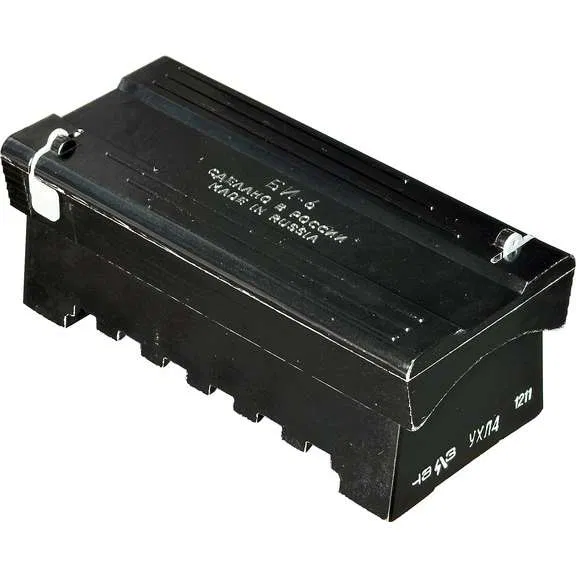

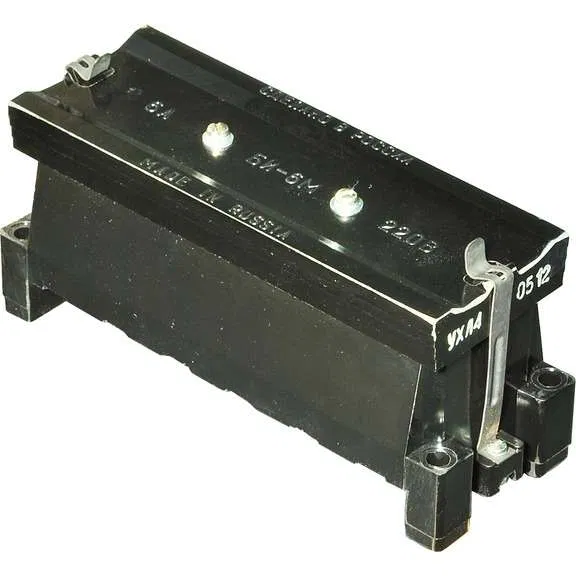

Прямоугольный разъём (Heavy Duty, Han, Multilam) — прямоугольный корпус с защёлкой/винтовым креплением, набор сменных модулей внутри: силовые контакты до 200 А, сигнальные пины, оптические, пневматические. Для шкафных стыков и моторов с энкодерами.
Контакт для разъёма — отдельные пины: силовые медные/посеребрённые до 200 А, сигнальные луженые до 16 А, заземляющие. Подбираются по току и сечению провода. Запрессовка специальным инструментом.
Корпус и рама монтажная — металлический литой корпус (степень IP65/IP67) и рама-вставка для крепления контактных модулей. Корпуса бывают подвижные (на кабеле) и стационарные (на шкафу).
Держатель контактов / блок полюсов — пластиковая вставка с гнёздами для контактов, обеспечивает изоляцию между ними и фиксацию относительно корпуса.
Клеммная колодка для печатных плат — миниатюрные разъёмы (Phoenix MC, Wago 2090) для пайки на плату — для подключения внешних проводников от 0,2 до 6 мм². Шаг 2,54 / 3,5 / 5,08 / 7,62 мм.

Часто задаваемые вопросы

Что выбрать — M12 или Heavy Duty?

M12 — для одного датчика или сигнальной цепи (3–8 контактов, ток до 4 А, лёгкий и недорогой). Heavy Duty — для подключения целого шкафа: десятки силовых и сигнальных контактов в одном разъёме, ток до 200 А по силовым, обслуживание разъёма за 30 секунд вместо разделки на клеммах.

Сколько циклов выдерживает Heavy Duty разъём?

500–1000 циклов соединения-разъединения по стандарту EN 61984. Для частого использования (мобильные установки, частая смена) выбирают разъёмы с увеличенным ресурсом — до 10 000 циклов. Контакт быстро разрушается при перекосе при стыковке — нужны направляющие пины.

Какой контакт нужен для двигателя 5 кВт?

Номинальный ток ≈ 10 А, пусковой 70 А. Берут силовой контакт 16 А или 35 А с запасом по пуску — пиновый контакт диаметром 6 мм, провод 2,5 мм². Для двигателя 30 кВт (Iн ≈ 60 А, пуск 420 А) — контакт 100 А или 200 А, провод 16 мм².

Что такое «модульный» разъём Han?

Это система Heavy Duty с заменяемыми модулями: один корпус принимает несколько съёмных вставок — силовые модули, сигнальные блоки, оптические каналы, пневматические трубки. Можно собрать «1 силовая 200 А + 4 сигнальных + 1 оптика» в одном разъёме под конкретное оборудование.

Зачем рама монтажная?

Большие Heavy Duty-разъёмы крепятся через раму — она даёт выравнивающие штифты для безопасного входа корпуса в корпус и удерживает кронштейн крепления к шкафу. Без рамы соединение кривое и контакты быстро выгорают.

Какая степень IP нужна для уличного робота?

IP67 — полная защита от пыли и кратковременного погружения в воду до 1 м. Для зон с регулярной мойкой (пищевые производства, автомойки) — IP69K с защитой от струй высокого давления. Для стационарных шкафов в чистом помещении достаточно IP54 — заглушка на разъёме закрывает контакты от пыли.
