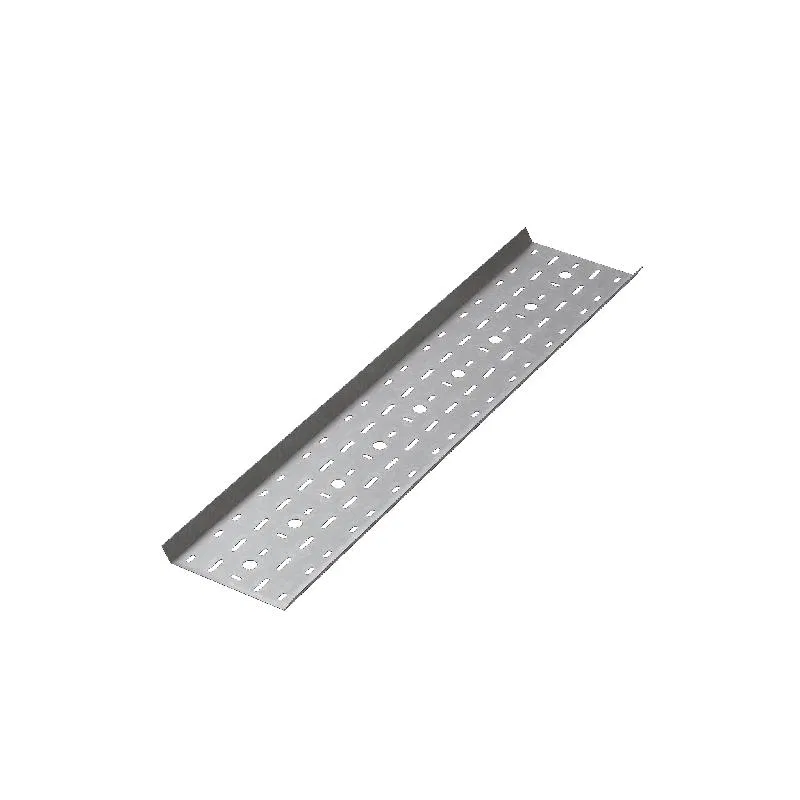

Донная вставка для кабельных лотков лестничного типа

Донная вставка для кабельных лотков лестничного типа представляет собой дополнительный элемент конструкции, предназначенный для создания сплошного дна в системах кабельных трасс. Изделие изготавливается из стальных материалов, включая нержавеющую сталь, и монтируется непосредственно в основание лестничного лотка. Вставка обеспечивает защиту кабелей от механических повреждений, падения мелких предметов и предотвращает просыпание расходных материалов в местах прокладки линий. Применяется в промышленном электрооборудовании, шкафах автоматики, серверных помещениях и при монтаже систем уличного освещения. В отличие от стандартных лестничных лотков, позволяющих прокладывать только силовые кабели, вставка позволяет размещать в одной трассе тонкие слаботочные линии и коммуникации, исключая их провисание. В каталоге представлено 254 позиции продукции брендов СИСТЕМА КМ, DKC, EKF и IEK. Доступен диапазон длин от 1500 до 3000 мм и ширин от 100 до 900 мм. По характеристикам доступны варианты с толщиной материала от 1 до 1.5 мм, перфорированные и без перфорации исполнения, а также различные типы защитного покрытия, включая горячее цинкование и оцинковку методом Сендзимира.

Как выбрать

Длина вставки

Для монтажа на стандартных участках трассы применяются изделия длиной 3000 мм (149 позиций), 2500 мм (54 позиции) или 2000 мм (54 позиции). При неверном расчете длины возникнут технологические зазоры между секциями, что нарушит целостность кабельной линии. Доступен диапазон от 1500 до 3000 мм для подгонки под конкретные пролеты лотка.

Ширина лотка

Параметр должен строго соответствовать ширине используемого лестничного лотка: от 100 мм до 900 мм. Основные типоразмеры включают 500 мм (34 позиции), 600 мм (33 позиции), 400 мм (33 позиции) или 200 мм (33 позиции). Использование вставки меньшей ширины не обеспечит защиту кабеля, а избыточная ширина не позволит закрепить элемент в пазах лестничного профиля.

Материал изделия

Для сухих помещений подходят изделия из стали (197 позиций), для агрессивных сред требуется нержавеющая сталь (5 позиций). Неправильный выбор материала приведет к сквозной коррозии конструкции и потере механической прочности. В каталоге представлены варианты из стали и нержавеющей стали для различных условий эксплуатации.

Защитное покрытие

Для защиты от коррозии применяются горячее цинкование (117 позиций) или оцинковка методом Сендзимира (56 позиций). При выборе покрытия с низким индексом защиты в условиях высокой влажности металл быстро разрушится. Также доступны варианты с цинк-ламельным покрытием (8 позиций) и непрерывной оцинковкой (11 позиций).

Толщина металла

Выбор толщины зависит от расчетной нагрузки на кабельную линию: доступны варианты 1.2 мм (19 позиций), 1 мм (15 позиций) и 1.5 мм (10 позиций). Если применить слишком тонкий металл (1 мм) при тяжелых силовых кабелях, вставка деформируется под собственным весом. Диапазон толщин составляет от 1 до 1.5 мм.

Наличие перфорации

Перфорированные модели (130 позиций) обеспечивают вентиляцию кабелей, а модели без отверстий (94 позиции) гарантируют максимальную защиту. Отсутствие перфорации при прокладке мощных кабелей приведет к перегреву изоляции из-за нарушения конвекции. Выбор зависит от тепловыделения прокладываемого кабеля.

Цвет и маркировка

Для эстетического соответствия системам подбирается цвет: светло-серый (265 позиций) или специфические коды типа EV000271 (40 позиций). Использование вставки другого цвета в открытых системах приведет к визуальному несоответствию монтажа. Для идентификации часто используется номер цвета RAL 7035 (19 позиций).

Исполнение конструкции

Широкодиапазонное исполнение (37 позиций) предназначено для работы в сложных конфигурациях, в то время как стандартное (15 позиций) подходит для прямых участков. Ошибка в выборе типа исполнения сделает невозможным стыковку вставки с элементами поворота или разветвления лотка. Выбор зависит от геометрии кабельной трассы.

Частые ошибки

Несоответствие ширины вставки ширине лотка

Монтаж донной вставки с меньшим сечением, чем ширина лестничного лотка, приводит к нарушению целостности кабельного канала. При попытке уложить кабели по краям конструкции возникает риск их повреждения о металлические ступени лестничного типа. Это нарушает защитные свойства системы и создает условия для перетирания изоляции проводов.

Использование тонкого металла при больших нагрузках

Выбор вставки с толщиной материала 1 мм вместо 1.5 мм при высокой плотности кабельной трассы ведет к деформации дна. Под весом тяжелых силовых кабелей тонкий металл прогибается, что вызывает механическое напряжение на оболочку проводников. В итоге это приводит к нарушению геометрии лотка и риску короткого замыкания.

Игнорирование типа защитного покрытия

Применение вставки с оцинковкой методом Сендзимира в условиях высокой влажности вместо горячего цинкования приводит к быстрой коррозии. Окисление металла разрушает защитный слой, что снижает механическую прочность конструкции. В результате вставка теряет несущую способность и может обрушиться под весом кабельной нагрузки.

Ошибки при подборе длины элементов

Использование вставок длиной 1500 мм или 2000 мм там, где требуется сплошная защита на участке 3000 мм, создает разрывы в кабельном канале. Эти зазоры позволяют кабелям выпадать из защищенной зоны или контактировать с острыми кромками ступеней лотка. Неправильный подбор длины нарушает непрерывность электрической защиты кабельной линии.

Монтаж неперфорированных вставок в закрытых зонах

Установка сплошных вставок без перфорации в местах с высокой плотностью кабелей препятствует естественному отводу тепла. Накопление тепловой энергии внутри лотка вызывает перегрев изоляции кабелей, что ведет к их термическому старению. Отсутствие вентиляции через отверстия в дне лотка критически снижает допустимую нагрузочную способность линии.

Смешивание материалов из разных каталогов

Попытка совместить стальные вставки с элементами из нержавеющей стали без учета электрохимической совместимости вызывает гальваническую коррозию. Разница потенциалов между металлами приводит к ускоренному разрушению контактных зон в месте стыка. Это ослабляет крепление вставки к лестничному лотку и снижает общую жесткость системы.

Неправильный выбор ширины для широких лотков

При использовании вставки шириной 100 мм или 200 мм в лотках шириной 800 мм или 900 мм невозможно обеспечить равномерную поддержку кабеля. Кабели смещаются к краям, где они подвергаются воздействию острых кромок ступеней лестничного типа. Это создает риск механического повреждения изоляции при вибрациях или температурных расширениях.

Нарушение крепления вставки к ступеням

Недостаточная фиксация донной вставки к ступеням лестничного лотка приводит к её смещению под весом кабеля. При движении вставки происходит трение металла о металл, что разрушает защитное покрытие, например, горячее цинкование. Смещение вставки из проектного положения лишает кабели защиты от механических воздействий снизу.
