Фильтр системы вентиляции и кондиционирования распределительного шкафа

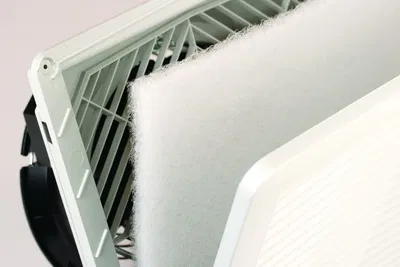

Фильтры системы вентиляции и кондиционирования предназначены для очистки поступающего в корпус оборудования воздуха от пыли и механических частиц. Изделия представляют собой элементы фильтрации, выполненные из пластика, алюминия, волокна или комбинированных материалов (металл/пластик). Они защищают внутренние компоненты распределительных шкафов, шкафов автоматики и серверных стоек от загрязнения, предотвращая перегрев и преждевременный выход из строя электроники. В отличие от простых вентиляционных решеток, фильтры обеспечивают контроль чистоты воздушного потока, снижая риск накопления пыли на платах и клеммах. В каталоге представлено 56 товаров таких брендов, как FINDER, DKC и IEK. Доступны варианты с центральным притоком и вытяжкой, а также децентрализованные и периферийные системы. Параметры включают диапазон высоты от 16 до 320 мм и ширины от 92 до 425 мм, при этом глубина изделий варьируется от 5 до 170 мм. В зависимости от исполнения возможна установка одного или трех вентиляторов, наличие электромагнитносовместимого исполнения и степень защиты IP54 или IP55. Класс фильтрации представлен значением G3, а рабочая температура охватывает диапазон от -50 до +100 °C.

Как выбрать

Тип вентиляции

Для организации циркуляции воздуха в шкафу выбирают центральный приток и вытяжку (13 позиций) или дополнительные блоки приточной и вытяжной вентиляции (9 позиций). При использовании периферийного или децентрализованного типа (4 позиции) важно учитывать распределение воздушных потоков. Ошибка в выборе схемы вентиляции приведет к образованию зон застоя воздуха и перегреву компонентов внутри распределительного шкафа.

Количество вентиляторов

В каталоге представлены модели с 1 (33 позиции) или 3 (4 позиции) вентиляторами. Выбор одного устройства подходит для систем с низкой тепловыделяемостью, тогда как установка трех вентиляторов необходима для интенсивного отвода тепла. Недостаточное количество вентиляторов при высокой нагрузке вызовет критический рост температуры внутри корпуса.

Степень защиты IP

Для защиты внутренних узлов от пыли и влаги применяются модели с IP54 (18 позиций) или IP55 (3 позиции). Выбор степени защиты зависит от условий эксплуатации: IP54 обеспечивает защиту от брызг, а IP55 — от струй воды. Несоответствие степени защиты окружающей среде приведет к попаданию загрязнений внутрь шкафа и короткому замыканию оборудования.

Габариты изделия

Размеры фильтров варьируются в широких пределах: высота от 16 до 320 мм, ширина от 92 до 425 мм и глубина от 5 до 170 мм. При подборе необходимо учитывать физическое пространство на панели или стенке шкафа. Неправильный расчет габаритов сделает невозможным монтаж устройства или нарушит герметичность корпуса при установке.

Рабочая температура

Температурный диапазон эксплуатации составляет от -50...+70 °C до -10...+70 °C. При выборе учитывают верхний порог (55, 70 или 100 °C) и нижний предел (-15, -10 или -40 °C). Использование фильтра вне указанных температурных границ приведет к разрушению материалов или отказу электромеханических компонентов вентилятора.

Класс фильтрации

Для очистки воздуха используются фильтры класса G3 (11 позиций) или специализированные решения (7 позиций). Выбор класса определяет способность задерживать частицы пыли определенного размера. Использование фильтра с низким классом очистки в запыленных помещениях приведет к быстрому засорению системы и снижению эффективности охлаждения.

Материал конструкции

В зависимости от условий среды применяются пластиковые (8 позиций), алюминиевые (6 позиций), волокнистые (5 позиций) или комбинированные металл/пластик (4 позиции) материалы. Выбор материала влияет на устойчивость к коррозии и механическую прочность. Неверный подбор материала может вызвать деформацию фильтра или его разрушение под воздействием агрессивной среды.

Цветовое исполнение

Доступны варианты в сером (22 позиции), белом (16 позиций), черном (3 позиции) и других цветах. Цвет выбирается исходя из эстетических требований или требований к идентификации оборудования. Использование неподходящего цвета в специфических условиях может затруднить визуальный контроль состояния фильтрующего элемента.

Частые ошибки

Несоответствие степени защиты IP

При установке фильтра с классом защиты IP54 в шкафы, требующие более высокой герметичности, происходит нарушение изоляции. Пыль и влага проникают через неплотности корпуса, оседая на токоведущих частях и вызывая перекрытия. Это приводит к короткому замыканию и выходу из строя электроники внутри распределительного шкафа.

Игнорирование температурного диапазона эксплуатации

Использование фильтров, рассчитанных на рабочую температуру до 55 град.C, в условиях, где температура достигает 100 град.C, ведет к деформации материалов. Пластик и волокно теряют структурную целостность, что нарушает поток воздуха. В результате перегрев оборудования внутри шкафа становится критическим из-за снижения эффективности охлаждения.

Ошибка подбора класса фильтрации

Применение фильтров класса G3 в системах с высокой концентрацией мелкодисперсной пыли не обеспечивает нужной очистки. Частицы пролетают сквозь материал, забивая радиаторы и компоненты внутри климатического блока. Это вызывает рост сопротивления воздушному потоку и перегрев вентиляторов, работающих под повышенной нагрузкой.

Неправильный расчет количества вентиляторов

Установка одного вентилятора вместо трех при необходимости интенсивного воздухообмена создает дефицит потока. Воздух не успевает отводить тепло от силовых элементов, что ведет к локальному перегреву. Физическое накопление тепла внутри корпуса превышает возможности системы охлаждения, вызывая срабатывание тепловых защит.

Несоответствие типа тока и напряжения

Подключение вентиляторов, предназначенных для переменного тока (AC), к источникам постоянного тока или с иным номиналом напряжения вызывает перегрев обмоток. В случае ошибки с фазой или напряжением происходит разрушение изоляции двигателя. Это приводит к заклиниванию крыльчатки и невозможности дальнейшей вентиляции шкафа.

Ошибки при выборе габаритов фильтра

Выбор фильтра с шириной или высотой, выходящей за пределы монтажных отверстий шкафа, делает невозможным герметичное прилегание. Воздух идет по пути наименьшего сопротивления через щели, минуя фильтрующий элемент. В итоге пыль беспрепятственно попадает внутрь, загрязняя контакты и снижая эффективность охлаждения.

Использование неподходящего материала фильтра

Применение пластиковых фильтров в средах с агрессивными химическими примесями приводит к их быстрому разрушению. Материал теряет прочность, фрагменты фильтра могут попасть в лопасти вентилятора. Это вызывает механическое повреждение системы принудительной вентиляции и прекращение циркуляции воздуха.

Неправильный выбор глубины фильтра

Монтаж слишком тонких фильтров при высокой нагрузке на систему приводит к их мгновенному забиванию. Малая глубина фильтрующего слоя не обеспечивает достаточного объема для удержания частиц, что резко увеличивает падение давления. Вентиляторы работают на пределе возможностей, не справляясь с необходимой скоростью потока.
