Кабель высокого напряжения

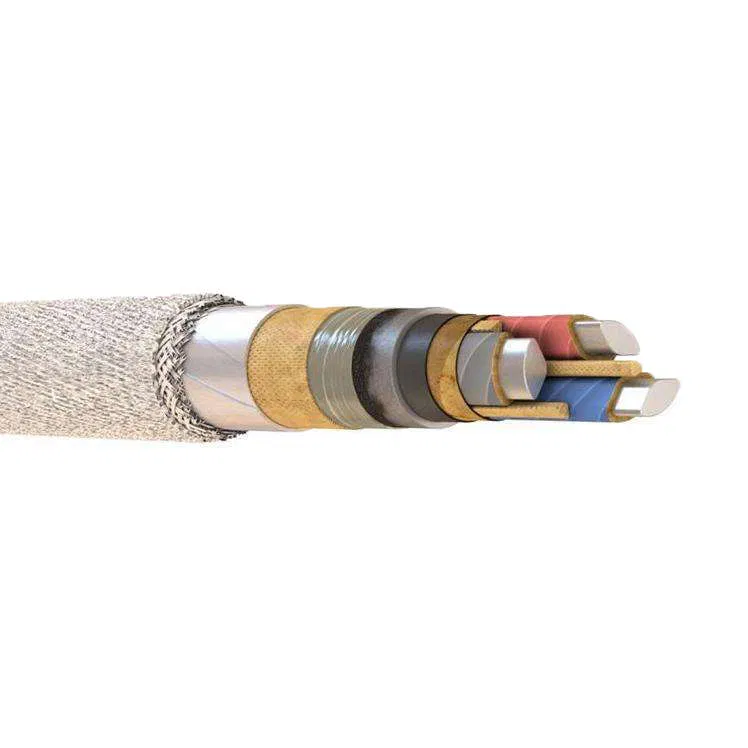

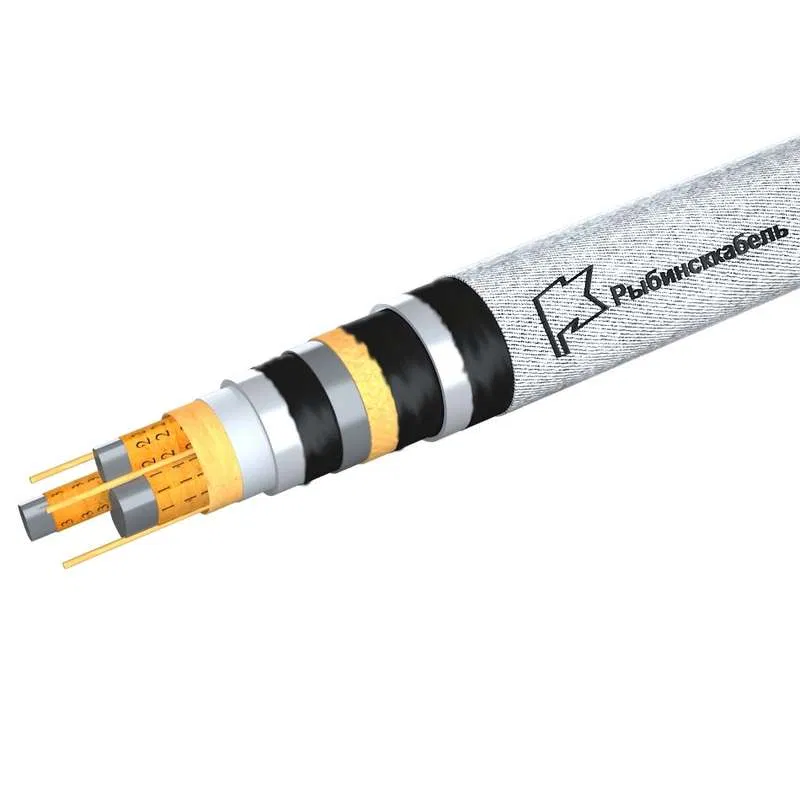

Кабель высокого напряжения предназначен для передачи и распределения электрической энергии в сетях с повышенным вольтажом. Конструкция включает проводник, изоляцию из бумаги или пропитанной вязким составом кабельной бумаги, а также внешнюю оболочку из поливинилхлорида (PVC) или битумно-джутового покрытия. Изделие обеспечивает защиту от токов утечки и воздействий окружающей среды, управляя потоками энергии в распределительных щитах, шкафах автоматики и на объектах электроснабжения. В отличие от кабелей низкого напряжения, данные изделия рассчитаны на работу при более высоких потенциалах и имеют специфические параметры защиты. В каталоге представлено 45 позиций от производителей Иркутсккабель, РК и Камкабель. Доступен выбор по классу проводника: однопроволочный (1) или многопроволочный гибкий (5). Номинальное сечение варьируется в диапазоне от 35 до 240 кв.мм, а максимально допустимая температура проводника составляет от 70 до 200 °C. Для различных условий эксплуатации предусмотрены исполнения с бронированием и свинцовой оболочкой, при этом наружный диаметр кабелей составляет от 34.9 до 59 мм. Внешняя оболочка бывает серого, черного или белого цвета.

Как выбрать

Номинальное сечение проводника

Выбор сечения зависит от расчетной нагрузки: доступны варианты от 35 до 240 кв.мм. Для передачи больших мощностей применяются значения 185, 240 кв.мм, тогда как для средних нагрузок подходят 50, 70, 95 или 120 кв.мм. Недостаточное сечение приведет к перегреву изоляции и падению напряжения в линии.

Максимальная температура проводника

Параметр определяет тепловой режим эксплуатации: в каталоге представлены значения 70, 80 и 200 град.C. При превышении допустимого температурного порога изоляция разрушается, что вызывает короткое замыкание. Для условий с повышенным тепловыделением требуются кабели с пределом до 200 град.C.

Класс проводника

Для стационарных соединений используется 1-й класс (однопроволочный), представленный в 29 позициях каталога. 5-й класс (многопроволочный гибкий) применяется там, где необходима повышенная подвижность кабеля. Использование жесткого однопроволочного кабеля в местах вибрации приведет к усталостному разрушению металла.

Изоляция жилы

Тип изоляции определяет среду эксплуатации: доступна бумага (23 позиции) или пропитанная вязким составом бумага (7 позиций). Несоответствие типа изоляции влажности или химической агрессивности среды вызовет пробой диэлектрика. Бумажная изоляция требует строгого соблюдения условий герметичности оболочки.

Наличие брони

Бронированный кабель (20 позиций) защищает от механических повреждений при прокладке в грунте. Для защиты от грызунов и случайных ударов выбирают варианты с броней, тогда как для прокладки в сухих каналах подходят варианты без брони (9 позиций). Отсутствие брони при механическом воздействии приведет к повреждению жил.

Свинцовая оболочка

Свинцовая оболочка (6 позиций) обеспечивает дополнительную герметичность и защиту от влаги. Если требуется защита от агрессивных сред или грунтовых вод, выбирают кабель со свинцом, иначе отсутствие защиты приведет к коррозии и проникновению влаги к проводнику. Для сухих помещений достаточно вариантов без свинца (23 позиции).

Материал внешней оболочки

Для защиты кабеля применяют битумно-джутовое покрытие (17 позиций) или поливинилхлорид (PVC) (9 позиций). Битумные составы подходят для защиты от влаги, а PVC используется для стандартной изоляции. Неправильный выбор материала приведет к растрескиванию оболочки под воздействием внешней среды.

Наружный диаметр

Диаметр кабеля варьируется в диапазоне от 34.9 до 59 мм. При проектировании кабельных каналов и лотков необходимо учитывать фактический диаметр (например, 40, 45.8 или 53.5 мм), чтобы избежать переполнения емкости. Несоответствие диаметра габаритам канала сделает невозможным монтаж или приведет к перегреву из-за плотной компоновки.

Частые ошибки

Использование кабеля с низким пределом температуры

При расчете нагрузки проектировщики игнорируют ограничение по температуре проводника, например, выбирая кабель с пределом 70 град.C вместо 80 град.C. При превышении теплового режима изоляция начинает разрушаться, что ведет к межфазным коротким замыканиям. Физическое перегрев жил вызывает деградацию диэлектрика и выход линии из строя.

Выбор сечения ниже расчетного тока

Монтаж кабеля с сечением 35 кв.мм при нагрузках, требующих 240 кв.мм, приводит к критическому росту сопротивления. Избыточное выделение тепла в проводнике вызывает термический пробой изоляции. В результате происходит оплавление оболочки и возникновение дуги высокого напряжения.

Игнорирование типа изоляции жил

Применение кабеля с бумажной изоляцией в условиях повышенной влажности без учета герметичности оболочки ведет к проникновению воды. Влага в бумажной изоляции резко снижает электрическую прочность, вызывая пробой на землю. Это приводит к аварийному отключению линии и повреждению оборудования.

Монтаж небронированного кабеля в грунт

Использование кабеля без брони (9 позиций в каталоге) для прокладки в местах возможного механического воздействия ведет к повреждению жил. При повреждении защитного слоя происходит контакт токоведущих частей с землей. Это вызывает утечки тока и срабатывание защитных устройств.

Нарушение радиуса изгиба кабеля

При монтаже кабелей с большим наружным диаметром до 59 мм чрезмерный изгиб вызывает механическое напряжение в жилах. Это приводит к микротрещинам в изоляции или повреждению свинцовой оболочки. В итоге нарушается герметичность конструкции и происходит пробой высокого напряжения.

Ошибки при работе со свинцовой оболочкой

При монтаже кабелей со свинцовой оболочкой (6 позиций в каталоге) использование острых инструментов повреждает мягкий металл. Через образовавшиеся зазубрины и царапины внутрь проникает влага. Это вызывает коррозию проводника и постепенное разрушение диэлектрического слоя.

Несоответствие материала оболочки среде

Применение поливинилхлоридной оболочки (PVC) вместо битумно-джутового покрытия в агрессивных средах ведет к химической деструкции. Разрушение полимера лишает кабель защиты от внешних факторов. Это заканчивается потерей целостности изоляции и коротким замыканием.

Перегрузка многопроволочных гибких жил

Использование гибкого проводника 5 класса в режимах, рассчитанных на жесткий 1 класс, вызывает перегрев из-за повышенного сопротивления контактов. Неравномерное распределение тока в многопроволочной структуре ведет к локальному перегреву. Это провоцирует термическое разрушение изоляции в месте контакта.
