Клеммная колодка с предохранителем

Клеммная колодка с предохранителем предназначена для коммутации электрических цепей и защиты проводников от перегрузок и коротких замыканий. Конструкция изделия включает корпус из термопласта или полиамида, держатель предохранителя (поворотный или втычной) и элементы индикации неисправности, такие как светодиод. Устройство обеспечивает защиту цепей в распределительных щитах, шкафах автоматики, серверных и системах уличного освещения. В отличие от стандартных клеммных зажимов, данная категория оснащена плавким звеном, позволяющим оперативно изолировать поврежденный участок цепи. В каталоге представлено 82 позиции от брендов Klemsan, DKC, ОВЕН и КЭАЗ. Доступны исполнения с номинальным током In в диапазоне от 6 до 16 А и номинальным напряжением от 30 до 1000 В. Параметры типоразмеров варьируются: длина изделий составляет от 40 до 107 мм, ширина/шаг подключения — от 6 до 24.6 мм, а высота минимального монтажа — от 36 до 101.7 мм. Для монтажа применяются способы на DIN-рейку 35 мм, а типы присоединения включают винтовое соединение (Screw connection) или пружинный зажим (Spring clamp connection).

Как выбрать

Номинальный ток и напряжение

Для защиты цепей с током 6.3 А или 10 А выбирайте изделия с соответствующим номиналом In, где диапазон составляет от 6 до 16 А. При подборе напряжения учитывайте рабочий диапазон от 30 до 1000 В, выбирая значения 250 В, 500 В или 1000 В в зависимости от параметров сети. Несоответствие номинального тока или напряжения приведет к преждевременному срабатыванию защиты или невозможности предотвращения повреждения оборудования при перегрузке.

Исполнение предохранителя и держателя

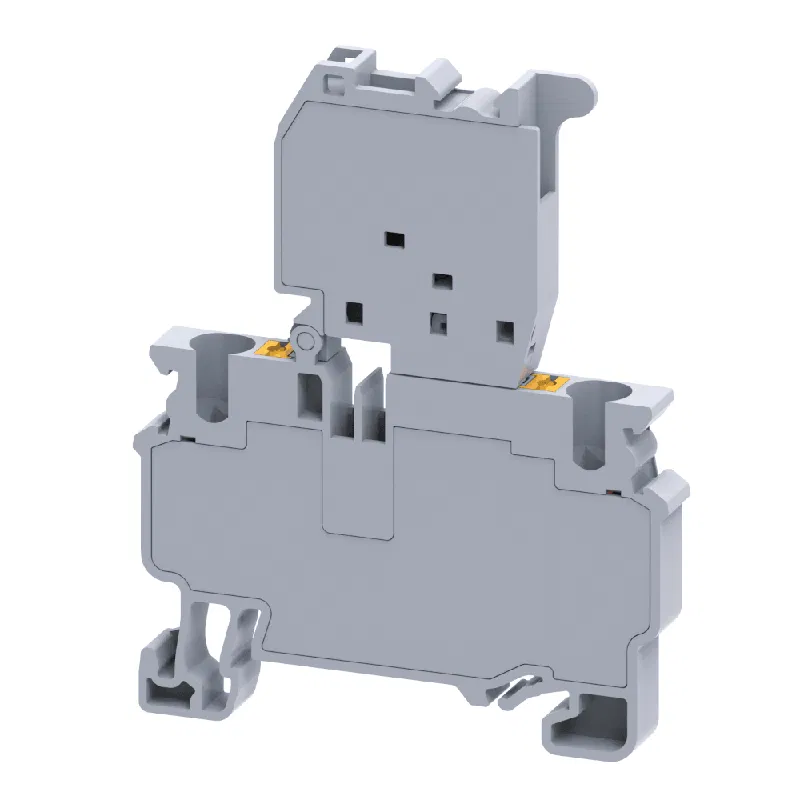

Выбор типа защиты зависит от требуемого типа плавкой вставки: наиболее часто встречаются G-предохранители 5х20 мм (20 позиций) и стеклянные предохранители 6,3х32 мм (3 позиции). Способ фиксации определяется типом держателя, представленного поворотными (12) и втычными (12) моделями. Ошибка в выборе типа держателя или размера вставки сделает невозможным монтаж стандартного предохранителя в клемму.

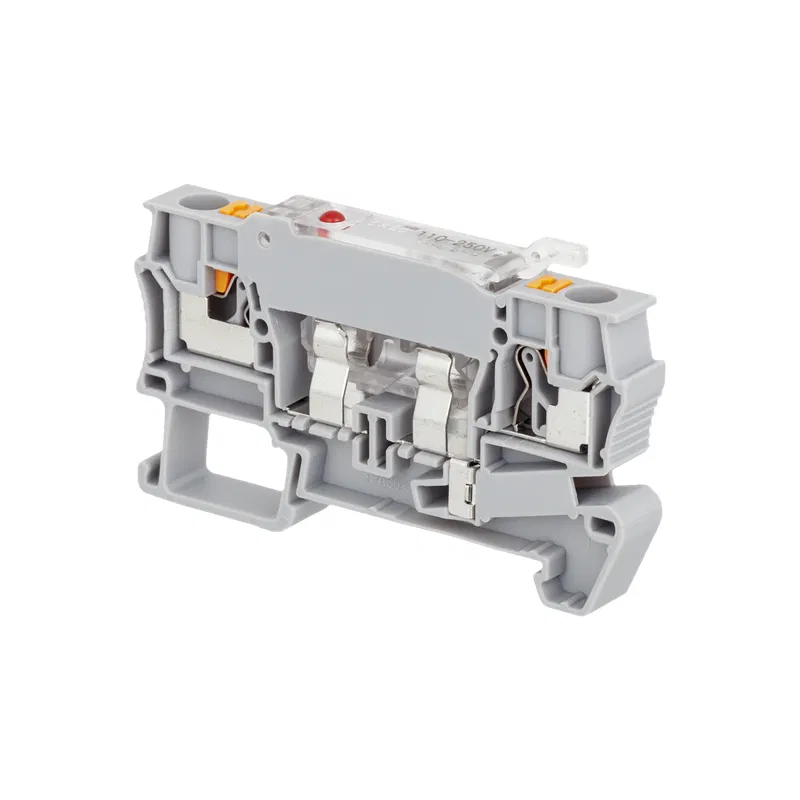

Индикация неисправности

Для визуального контроля состояния цепи используйте модели со светодиодом (14 позиций), которые позволяют быстро обнаружить обрыв. Напряжение питания индикации варьируется в диапазоне от 12 до 630 В, включая значения 110 В, 240 В или 12 В. Использование модели без индикации (7 позиций) в критических узлах потребует ручного поиска неисправности, что увеличивает время простоя системы.

Габариты и монтаж

При планировании пространства в шкафу учитывайте длину изделий (диапазон от 40 до 107 мм) и высоту минимального монтажа (от 36 до 101.7 мм). Ширина клеммы (диапазон от 6 до 24.6 мм) определяет плотность компоновки оборудования на DIN-рейке 35 мм. Неверный расчет габаритов приведет к невозможности установки клемм в существующий корпус или к нехватке места для монтажа соседних модулей.

Температурный режим

Выбирайте оборудование исходя из условий эксплуатации: рабочая температура может начинаться от -40 °C или -60 °C, а верхний предел составляет от 80 до 105 °C. При подборе учитывайте диапазон температур для обеспечения стабильной работы электроники. Эксплуатация клеммы при температурах, превышающих установленный предел, может вызвать деформацию корпуса или нарушение контакта.

Тип электрического соединения

Для монтажа используются винтовые соединения (6 позиций) или пружинные зажимы (6 позиций). Винтовой тип подходит для стационарных систем, а пружинный обеспечивает быстроту монтажа и устойчивость к вибрациям. Ошибка в выборе типа соединения может привести к ослаблению контакта, перегреву проводника или невозможности использования имеющегося инструмента.

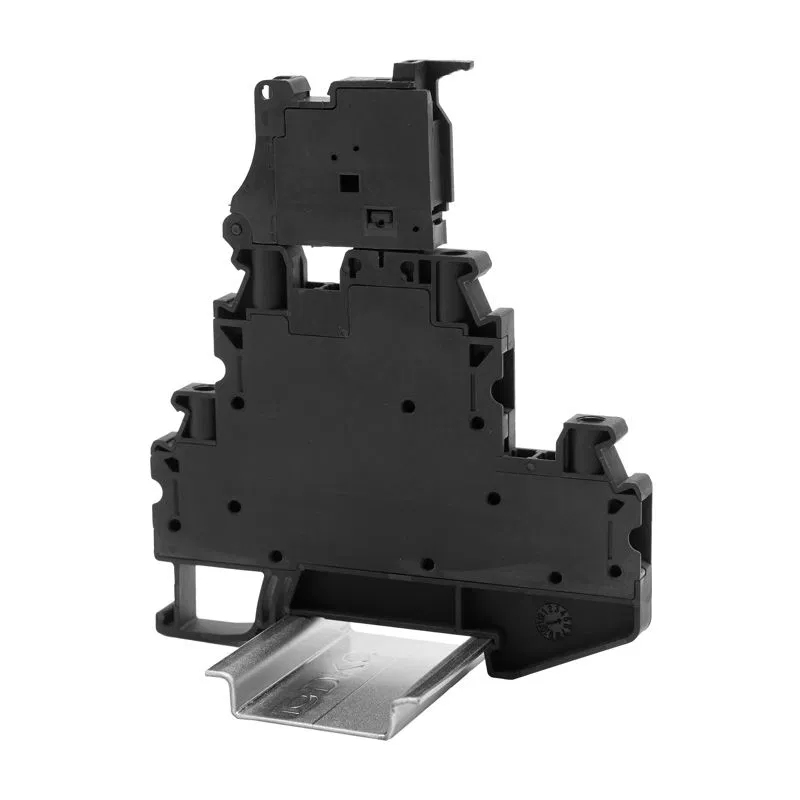

Количество уровней и ширина

Для экономии места на DIN-рейке можно использовать двухъярусные модели (2 позиции), тогда как одноуровневые (25 позиций) занимают меньше высоты. Ширина шага подключения (часто 6.2 мм или 6 мм) определяет, сколько клемм поместится на заданной длине шины. Неправильный выбор количества уровней или ширины приведет к нарушению компоновки щита или невозможности подключения жил нужного сечения.

Материал и горючесть

Корпуса изготавливаются из термопласта (17 позиций) или полиамида. Для обеспечения пожарной безопасности выбирайте модели с классом горючести V0 (21 позиция). Использование материалов с более низким классом горючести в местах с повышенными требованиями к безопасности может привести к распространению огня при коротком замыкании.

Частые ошибки

Несоответствие номинального тока In

При выборе клеммы с номинальным током 6.3 А для нагрузки, требующей 16 А, происходит перегрев контактных соединений и корпуса. Избыточный ток вызывает термическое разрушение материала изоляции, что ведет к короткому замыканию. Необходимо подбирать изделия, где диапазон тока от 6 до 16 А покрывает расчетную нагрузку цепи.

Ошибка выбора типа предохранителя

Использование неподходящего типа предохранителя, например, попытка установить G-предохранитель 5х20 мм в держатель, рассчитанный под 6,3х32 мм, физически невозможна или небезопасна. Неверный тип исполнения держателя приводит к невозможности фиксации плавкой вставки, что лишает систему защиты при перегрузке. Это создает риск возгорания из-за отсутствия разрыва цепи.

Игнорирование рабочего температурного диапазона

Монтаж клемм с нижней границей температуры -40 град.C в условиях экстремального холода или при превышении верхней границы 105 град.C ведет к деградации полиамида или термопласта. При низких температурах материал становится хрупким, что при вибрации приводит к трещинам в корпусе. При высоких температурах изоляция размягчается, вызывая потерю диэлектрических свойств.

Неправильный подбор напряжения изоляции

Применение клемм с номинальным напряжением 30 В или 50 В в сетях 230 В или 1000 В приводит к пробою изоляции через корпус. Электрический разряд разрушает структуру материала, создавая путь для тока между токоведущими частями. Это вызывает дуговой пробой и выход оборудования из строя из-за неспособности изоляции выдержать рабочее напряжение.

Ошибка при выборе способа монтажа

Попытка установить клемму, предназначенную только для DIN-рейки 35 мм, на нестандартный профиль без использования переходников приводит к ослаблению фиксации. Ненадежное крепление вызывает дребезг контактов и локальный нагрев в месте соединения с рейкой. В результате вибрации могут привести к самопроизвольному выпадению клеммы из узла крепления.

Несоответствие ширины шага подключения

Использование клемм с шириной шага 6 мм в монтажных пространствах, рассчитанных под 12.3 мм, создает избыточное напряжение между соседними фазами. Слишком плотное расположение при неправильном расчете изоляционного расстояния провоцирует межфазное замыкание. Это приводит к выгоранию контактов и повреждению соседних элементов в щите.

Ошибки индикации неисправности

Подключение индикатора, рассчитанного на напряжение 12 В, к цепи 240 В вызывает мгновенный выход светодиода из строя. Если выбран тип индикации без светодиода, монтажник может не заметить перегорание предохранителя, что оставит цепь обесточенной без контроля. Несоответствие напряжения питания индикации и параметров сети делает систему мониторинга бесполезной.

Неверный выбор количества уровней

Использование одноуровневых клемм там, где требуется двухслойное подключение, приводит к избыточному количеству проводов на одном зажиме. Это вызывает перегрузку контактной группы и невозможность плотной затяжки винтового или пружинного соединения. В итоге контакт становится нестабильным, что провоцирует нагрев и термическое повреждение клеммной колодки.
