Компоненты для транспортировки распределительного шкафа

Категория включает 31 наименование компонентов, предназначенных для перемещения и монтажа распределительных шкафов. Изделия представляют собой такелажные элементы, такие как транспортные ролики, напольные ролики, транспортные крюки и рым-болты, изготовленные из металла или комбинации металла и пластика. Данные аксессуары обеспечивают безопасное перемещение тяжелых корпусов, предотвращая повреждение напольных покрытий, деформацию монтажных узлов и травматизм персонала при погрузочно-разгрузочных работах. Компоненты применяются при установке распределительных щитов, шкафов автоматики и серверного оборудования в электрощитовых, серверных комнатах и на промышленных объектах. В отличие от ручного перемещения, использование специализированных роликов и балок снижает нагрузку на персонал и минимизирует риск повреждения оборудования. В ассортименте брендов ITK (группа IEK), DKC и Zitar представлены изделия с различными параметрами: высота составляет от 70 до 167 мм, ширина варьируется в диапазоне от 50 до 1200 мм, а глубина — от 30 до 160 мм. Доступны варианты в черном, сером и других цветах, включая соответствие номерам RAL 7035 и 9005, а также совместимость с сериями Linea S, LINEA N, LINEA E и LINEA F.

Как выбрать

Исполнение компонента

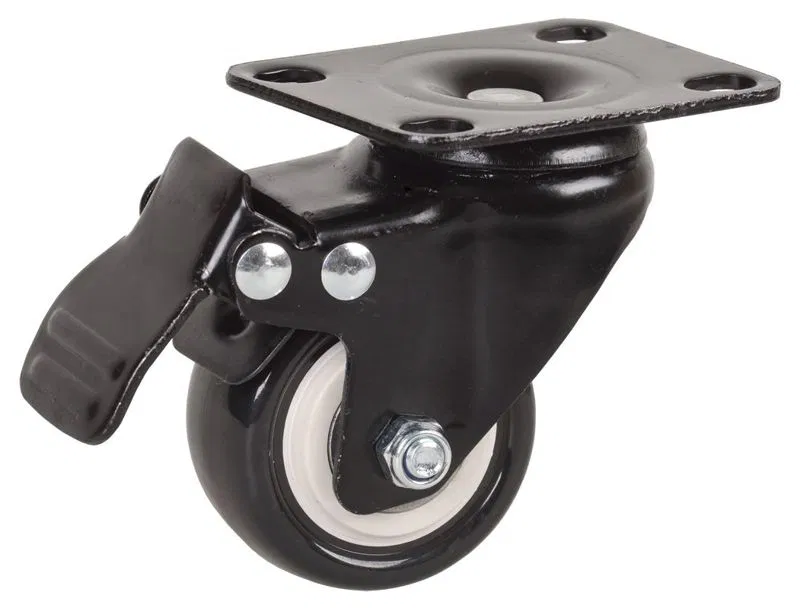

Выбор типа зависит от способа перемещения оборудования: ролик напольный (9 позиций) используется для передвижения шкафов по плоскости, транспортный крюк (1 позиция) или рым-болты (1 позиция) необходимы для вертикального подъема. Неверное определение способа перемещения приведет к невозможности монтажа или риску падения груза при попытке поднять шкаф за неподходящие точки крепления.

Габариты высоты

Параметр определяет зазор между основанием шкафа и полом, представленный значениями 118 мм (12 позиций) и 100 мм (12 позиций), а также диапазоном от 70 до 167 мм. При выборе слишком низкой высоты может возникнуть препятствие для прохода кабелей под корпусом, а избыточная высота увеличит центр тяжести и снизит устойчивость конструкции.

Ширина изделия

Для подбора опорных элементов под габариты корпуса используются значения 800 мм (3 позиции), 600 мм (3 позиции) или диапазон от 50 до 1200 мм. Ошибка в расчете ширины приведет к тому, что компоненты не обеспечат опору под несущие стенки распределительного шкафа, что вызовет перекос или деформацию металлического корпуса.

Материал изготовления

Конструкции представлены материалами металл (9 позиций), металл/пластик (8 позиций) и пластик (2 позиции). Использование пластиковых элементов в нагруженных узлах вместо металлических приведет к разрушению опор под весом распределительного шкафа и повреждению дорогостоящего электрооборудования.

Глубина компонента

Параметр важен для размещения оборудования в ограниченном пространстве, в каталоге представлены значения 70 мм (8 позиций) и диапазон от 30 до 160 мм. Несоответствие глубины может привести к тому, что компонент будет выступать за габариты шкафа или, наоборот, не обеспечит нужной площади контакта для устойчивости.

Цветовое решение

Для эстетического соответствия шкафа выбираются варианты Черный (12 позиций), Серый (8 позиций) или EV000154 (6 позиций). Использование компонентов другого цвета, например, Grey или Естественный цвет, нарушит визуальное единство электротехнического узла в составе распределительного шкафа.

Совместимость с сериями

Для корректной установки необходимо учитывать принадлежность к сериям, такими как Linea S (6 позиций) или Linea N, LINEA E, LINEA F (2 позиции). Использование аксессуаров от другой линейки сделает невозможным штатную фиксацию компонентов к корпусу распределительного шкафа.

Цвет по RAL

При подборе под покраску корпуса используются значения 9005 (5 позиций) и 7035 (3 позиции) из диапазона от 7035 до 9005. Выбор неподходящего номера цвета приведет к визуальному рассогласованию между аксессуарами и основным корпусом шкафа при монтаже в единую систему.

Частые ошибки

Несоответствие габаритов транспортного ролика габаритам шкафа

При выборе ролика или балки без учета ширины корпуса (диапазон от 50 до 1200 мм) возникает риск смещения центра тяжести распределительного шкафа. Неправильное распределение нагрузки на опоры приводит к перекосу конструкции и невозможности ровной установки оборудования на монтажную площадку.

Использование неподходящего материала опорных элементов

Применение пластиковых элементов вместо металлических (в каталоге представлено 9 позиций из металла и 8 из металлопластика) в условиях статических нагрузок ведет к деформации. Под весом тяжелого шкафа пластик может прогнуться или треснуть, что вызовет опрокидывание всей системы транспортировки.

Игнорирование высоты транспортных опор

Выбор опор с высотой, не соответствующей проектному зазору (диапазон от 70 до 167 мм), затрудняет подкат под основание шкафа. Если высота ролика составляет 70 мм, а зазор под шкафом меньше, монтажник не сможет установить компонент, что приведет к повреждению нижних панелей корпуса при попытке поддомкратить конструкцию.

Ошибка при выборе типа крепления рым-болтов

Использование рым-болтов для подъема без проверки их совместимости с резьбовыми отверстиями корпуса приводит к срыву резьбы. Физическое разрушение резьбового соединения при попытке вертикального подъема шкафа вызывает падение оборудования и повреждение внутренних компонентов распределительного устройства.

Неправильный подбор глубины установки компонентов

При монтаже аксессуаров с глубиной 30 мм или 142 мм без учета вылета монтажных элементов происходит нарушение устойчивости. Недостаточная глубина опоры под тяжелый шкаф создает рычаг, который при малейшем наклоне приводит к опрокидыванию всей конструкции на монтажника.

Несоответствие аксессуаров серии Linea

Применение компонентов, не предназначенных для конкретной серии (например, Linea S, LINEA N, LINEA E или LINEA F), делает невозможной фиксацию. Из-за несовпадения точек крепления аксессуар не держится на корпусе, что при начале транспортировки приводит к соскакиванию ролика или балки.

Использование ролика не по назначению

Применение напольного ролика (9 позиций в каталоге) для перемещения легких шкафов на неровных поверхностях приводит к вибрации. Избыточная подвижность на неровном полу вызывает раскачивание шкафа, что может привести к повреждению дверных петель или смещению внутренних шин.

Ошибка выбора цвета при монтаже в существующие системы

Использование компонентов цвета RAL 9005 или 7035 при наличии шкафов другого цвета (например, Grey или EV000154) не влияет на механику, но создает сложности при визуальном контроле зазоров. В сложных монтажных условиях несовпадение цветовой маркировки может привести к ошибке в идентификации узлов крепления.
