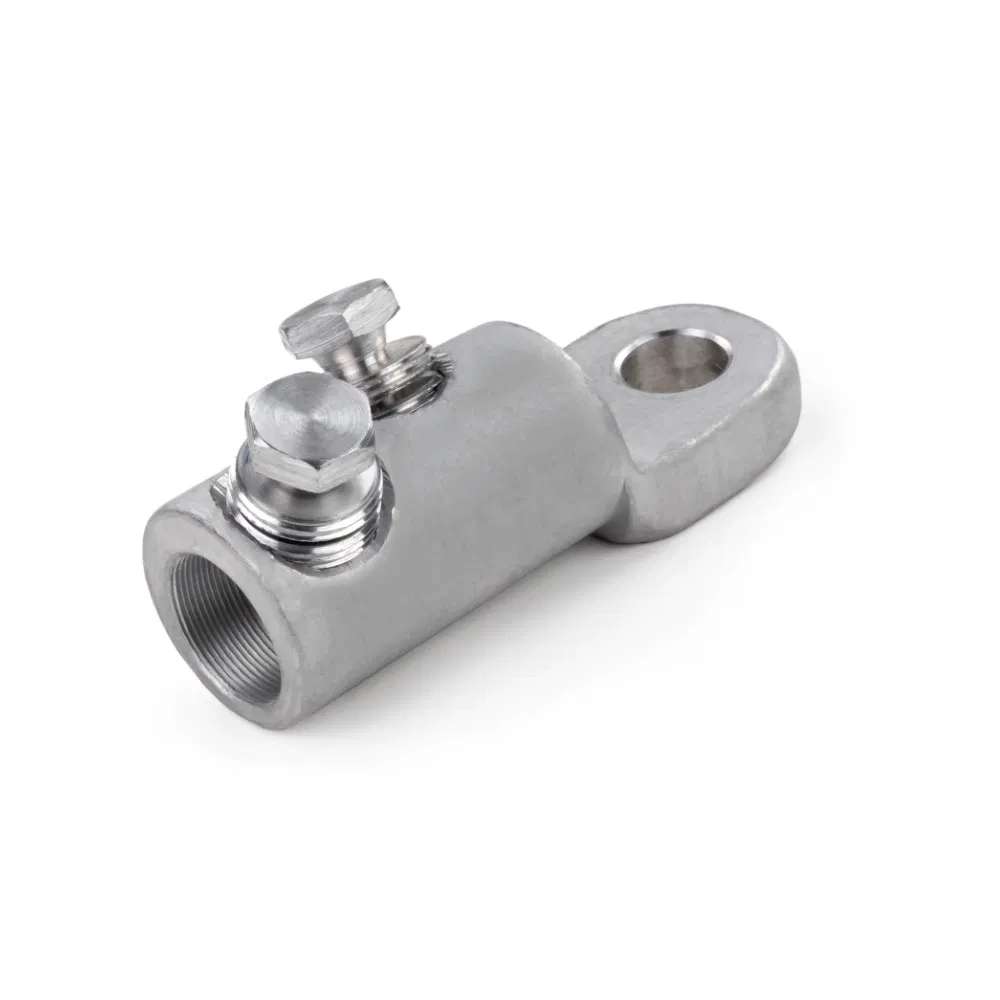

Наконечник кабельный со срывными болтами

Кабельные наконечники со срывными болтами предназначены для создания надежного электрического контакта между проводником и шиной в силовых цепях. Изделие представляет собой металлическую гильзу, оснащенную болтом, головка которого разрушается при достижении заданного момента затяжки, что исключает перетяжку соединения. Конструкция обеспечивает защиту от ослабления контакта вследствие вибраций или температурных деформаций. Наконечники применяются при монтаже распределительных щитов, шкафов автоматики, систем уличного освещения и в силовых узлах электроустановок. В отличие от обычных наконечников под болтовое соединение, данное исполнение гарантирует строго фиксированный момент затяжки без использования динамометрического ключа. В каталоге представлено 176 товаров брендов Промрукав, IEK, КВТ и ГринЭнерго. Доступен широкий диапазон параметров: номинальное поперечное сечение проводника варьируется от 10 до 1500 кв.мм, а количество болтов в конструкции составляет от 1 до 6 штук. По материалу изготовления используются алюминий, дюралюминиевый сплав и композиты. Параметры резьбы варьируются в пределах от 6 до 24, а длина изделия составляет от 38 до 280 мм. Для различных условий эксплуатации предусмотрены варианты с различным защитным покрытием, включая луженое и цинковое.

Как выбрать

Номинальное поперечное сечение

Выбор сечения должен строго соответствовать сечению кабельного проводника. В каталоге представлены изделия с сечением от 10 до 1500 кв.мм, включая популярные позиции 25, 70, 150, 300 и 500 кв.мм. Несоответствие сечения наконечника сечению жилы приведет к плохому контакту, локальному перегреву соединения и возможному возгоранию кабельной линии.

Материал наконечника

Для алюминиевых проводников применяются наконечники из алюминия (63 позиции) или дюралюминиевого сплава (30 позиций). Если использовать наконечник из неподходящего материала, возникнет электрохимическая коррозия в месте контакта. Это увеличит переходное сопротивление, что вызовет падение напряжения и разрушение узла соединения.

Количество болтов

Количество крепежных элементов варьируется от 1 до 6 штук, наиболее часто встречаются модели на 2 болта (26 позиций). Выбор количества болтов зависит от требуемой площади контакта и механической нагрузки на соединение. Недостаточное число болтов не обеспечит нужной силы прижима, что приведет к ослаблению контакта под воздействием вибраций.

Метрический размер резьбы

Размер соединительной резьбы варьируется в диапазоне от 6 до 24 мм, с наиболее частыми значениями 20, 10 и 16 мм. Параметр необходимо подбирать под диаметр отверстия в шине или клемме оборудования. Использование резьбы меньшего диаметра сделает невозможным монтаж, а слишком большая резьба может привести к разрушению посадочного места.

Защитное покрытие

Для предотвращения окисления используются наконечники без покрытия (92 позиции) или луженые изделия (17 позиций). Выбор покрытия зависит от условий эксплуатации и материала шин. Отсутствие необходимого защитного слоя ускорит коррозию металла, что со временем приведет к росту сопротивления и перегреву контактной группы.

Температурный режим

Эксплуатация возможна в диапазоне температур, включая варианты от -60...+80 град.C (20 позиций) и -60...+50 град.C (10 позиций). При выборе необходимо учитывать минимальные зимние температуры и максимальный нагрев в распределительном шкафу. Использование наконечника вне температурного диапазона приведет к охрупчиванию материала или потере механической прочности.

Форма поперечного сечения

Доступны варианты для многопроволочных круглых/секторных жил (28 позиций) и однопроволочных жил (13 позиций). Тип наконечника должен соответствовать структуре используемого проводника для обеспечения плотного охвата всех проволок. Неправильный выбор формы приведет к пустотам в месте опрессовки, что вызовет искрение и термическое повреждение наконечника.

Момент срыва болта

Значение момента срыва головки болта варьируется от 10 до 62,2 единиц, часто встречаясь в пределах 20–60 единиц. Этот параметр определяет усилие, необходимое для фиксации соединения. Ошибка в расчете момента приведет либо к недотягу, вызывающему нагрев, либо к чрезмерному усилию, которое разрушит резьбу или деформирует наконечник.

Частые ошибки

Несоответствие сечения наконечника сечению кабеля

При попытке установить наконечник на проводник с меньшим сечением возникает избыточное давление на жилы. Это приводит к деформации алюминиевых проводников и нарушению структуры многопроволочной круглой жилы. В результате контактное сопротивление растет, что вызывает локальный перегрев соединения.

Использование наконечника не по материалу проводника

Монтаж алюминиевого наконечника на медный проводник без учета химической совместимости вызывает электрохимическую коррозию. Гальваническая пара разрушает металл в месте контакта, что со временем увеличивает переходное сопротивление. Это ведет к термическому повреждению узла и возможному возгоранию.

Неправильный подбор метрического размера резьбы

Использование болта с диаметром резьбы, не соответствующего отверстию в наконечнике, создает риск заклинивания или ослабления затяжки. Если резьба 10 или 12 мм используется там, где требуется большее усилие, болт может не обеспечить плотное прижатие. Это приводит к искрению и разрушению контактной поверхности.

Превышение момента срыва головки болта

Приложение усилия выше диапазона, указанного в характеристиках (например, выше 62,2), приводит к преждевременному разрушению срывного механизма. Если болт сорван слишком рано, затяжка не достигает расчетного давления на жилу. Недостаточный прижим вызывает нагрев наконечника из-за плохого контакта.

Монтаж при неверной форме жилы

Попытка установить наконечник, предназначенный для однопроволочной жилы, на многопроволочную секторную жилу приводит к выходу отдельных проволок из зоны контакта. Это снижает эффективную площадь сечения в месте соединения. В итоге токовая нагрузка концентрируется на оставшихся контактах, вызывая их оплавление.

Игнорирование температурного диапазона эксплуатации

Применение наконечников, рассчитанных на диапазон -60...+80 градусов, в условиях экстремальных температурных перепадов вызывает усталость металла. Постоянное расширение и сжатие алюминиевого материала приводит к ослаблению затяжки болтов. Это нарушает целостность электрической цепи и снижает надежность узла.

Выбор наконечника с недостаточной шириной

Если ширина наконечника (например, 16 или 19 мм) меньше требуемой для массивной шины, площадь прилегания будет недостаточной. Это создает высокую плотность тока в узкой зоне контакта. Вследствие этого происходит термический пробой изоляции и разрушение контактной площадки.

Несоответствие количества болтов нагрузке

Использование наконечника с 1 болтом вместо 2 или 3 при больших токах приводит к неравномерному распределению давления на сечение. В каталоге представлены модели с 1, 2, 3, 4, 5 и 6 болтами для разных задач. Недостаточное количество точек прижима вызывает перегрев и деградацию алюминиевого материала.
