Чем отличаются типы арматуры ВЛ

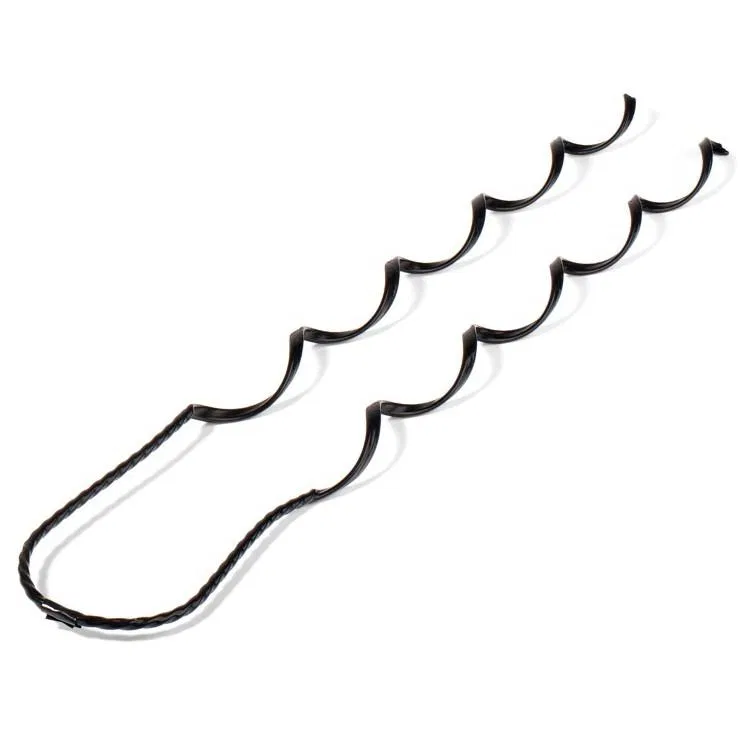

Арматура для неизолированных проводов (А, АС) — для старых ВЛ с проводами на штыревых изоляторах. Зажимы плашечные ПА-1-1 для отводов, овальные соединители СОАС для сращивания.
Арматура для СИП (изолированный) — современный стандарт ВЛ-0,4 кВ. Анкерные зажимы PA, поддерживающие PS, проколы для отбора мощности — без снятия изоляции с провода.
Линейно-сцепная арматура — для гирлянд изоляторов на ВЛ-110 кВ и выше. Серьги CC, балансиры BB, регулирующие прокладки, защитные рога RDP.
Опора железобетонная (ЦСО) — для стандартных ВЛ-0,4 кВ. Высота 8,4–10,5 м, несущая способность 5–12 кН.
Опора металлическая трубчатая — для ВЛ-6–35 кВ и распределительных. Высота 12–24 м, оцинкованная.
Траверса — горизонтальная балка на опоре, на которой висят изоляторы. Длина 1,2–4 м в зависимости от количества проводов и их типа.
Аксессуары траверсы — раскосы для жёсткости, тяги для крепления, изолирующие подвески для гирлянд.

Часто задаваемые вопросы

Чем СИП-арматура отличается от арматуры для А?

Для СИП — все зажимы изолированы, можно работать под напряжением. Для А — без изоляции, только для отключённой линии. Анкерный зажим СИП (PA-25/95) держит провод за изоляцию, без её повреждения; зажим для А (НБ-2-3А) — за оголённую жилу.

Какой опоры для ВЛ-0,4 кВ?

ЦСО-3-1 (высота 8,4 м, нагрузка 5 кН) для пролёта до 35 м с проводом СИП-2 4×16. ЦСО-4-1 (10 м, 7 кН) для длинных пролётов до 50 м с СИП-2 4×35. На углах — анкерные опоры с большим количеством раскосов.

Что такое прокол для СИП?

Зажим, который одновременно прокалывает изоляцию провода и присоединяет ответвительный провод. Не нужно снимать изоляцию с магистрали — простой ввод в дом без прерывания питания. Стандарт для современных ВЛИ.

Сколько изоляторов в гирлянде ВЛ-110 кВ?

7–8 элементов ПС-70 для ВЛ-110 кВ (с учётом грязевой среды). Для морского климата — 9–10 шт. Гирлянда поддерживает провод и изолирует от опоры. Расчёт по СО 153-34.20.118.

Можно ли заменить ВЛ-0,4 на КЛ?

Да, по ПУЭ это допустимо. ВЛ дешевле в строительстве, КЛ безопаснее (не падают на людей, не горят) и эстетичнее (не видно проводов). Для городской застройки и промзон сейчас обязательны КЛ. Замена существующих ВЛ — по плану реконструкции.
