Как выбрать
Номинальный ток In
Параметр определяет максимальную нагрузку, которую выдержит клемма без перегрева. Для осветительных линий подбирайте значения от 10 до 25 А, для силовых розеточных групп — от 16 до 32 А, а для мощного оборудования — от 50 до 160 А и выше. Недостаточный запас тока приведет к термическому разрушению изоляции и контактов.
Номинальное напряжение
Выбор зависит от типа питающей сети: для бытовых сетей подходят значения 230–400 В, для промышленных систем — от 660 В до 1000 В. Использование клеммы с напряжением ниже рабочего приведет к пробою изоляции и возникновению электрической дуги. Диапазон доступных значений составляет от 15 до 10000 В.
Сечение проводников
Необходимо учитывать сечение однопроволочного проводника (от 1 до 70 кв.мм) и многопроволочного гибкого проводника (от 1 до 70 кв.мм). Для стандартных цепей используются сечения 1.5, 2.5 или 4 кв.мм, а для магистральных линий — от 10 до 70 кв.мм. Несоответствие сечения приведет к плохому контакту, искрению и локальному перегреву соединения.
Тип электрического присоединения
Для быстрого монтажа в щитах применяются пружинные зажимы (Spring clamp connection), а для классических схем — винтовое соединение. Выбор типа зависит от требуемой виброустойчивости и условий эксплуатации. Неправильный тип соединения может вызвать ослабление контакта при вибрациях или затруднить обслуживание узла.
Ширина и шаг подключения
Этот параметр определяет занимаемое место на DIN-рейке и плотность компоновки оборудования. Доступны значения от 3.5 до 221.4 мм, включая стандартные шаги 5 мм, 6 мм или 8.2 мм. Ошибка в расчетах приведет к невозможности размещения всех клемм в отведенном пространстве монтажного шкафа.
Количество уровней и клемм
Количество уровней (от 1 до 4) и клемм на уровень (от 1 до 84) определяет компактность сборки. Многоуровневые модели позволяют экономить место при большом количестве соединений, например, при распределении питания на группы. Неверный выбор приведет к избыточному объему щита или нехватке точек подключения.
Рабочая температура
Выбирайте диапазон температур исходя из условий установки: от -40 до +85 град.C для внутренних помещений или расширенный диапазон до +122 град.C для наружных шкафов. Превышение температурного предела вызовет деформацию корпуса и потерю электрической проводимости. Диапазон температур варьируется от -60 до +122 град.C.

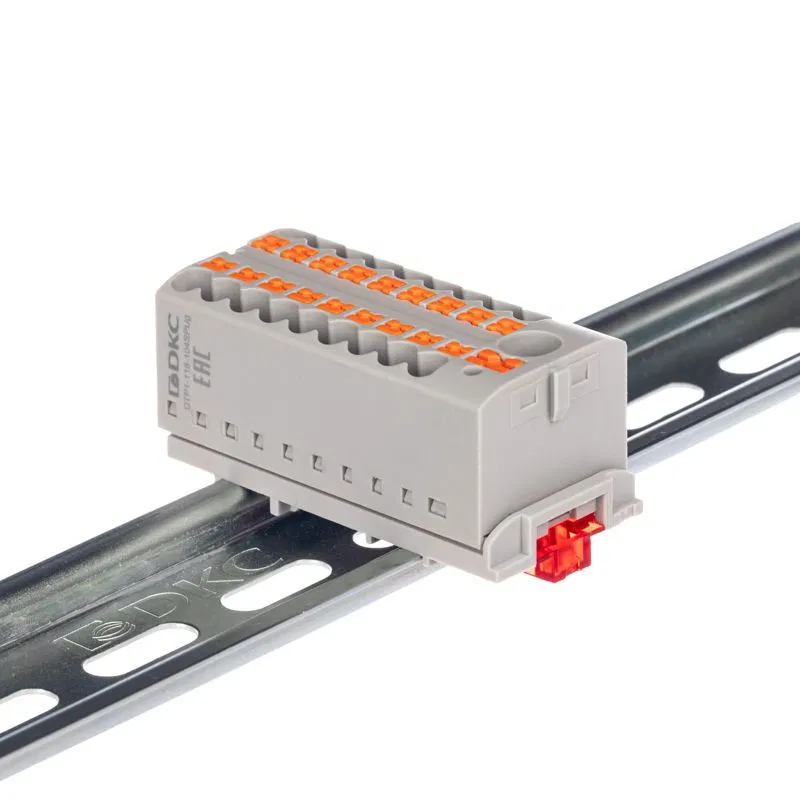

Способ монтажа
Для стандартных шкафов используется DIN-рейка 35 мм, для специфических конструкций — монтажные платы или специальные профили. Несоответствие типа крепления приведет к невозможности жесткой фиксации клемм в системе. При выборе важно учитывать совместимость с имеющимся профилем, например, DIN-рейка (стандарт) 35 мм или G-рейка.
