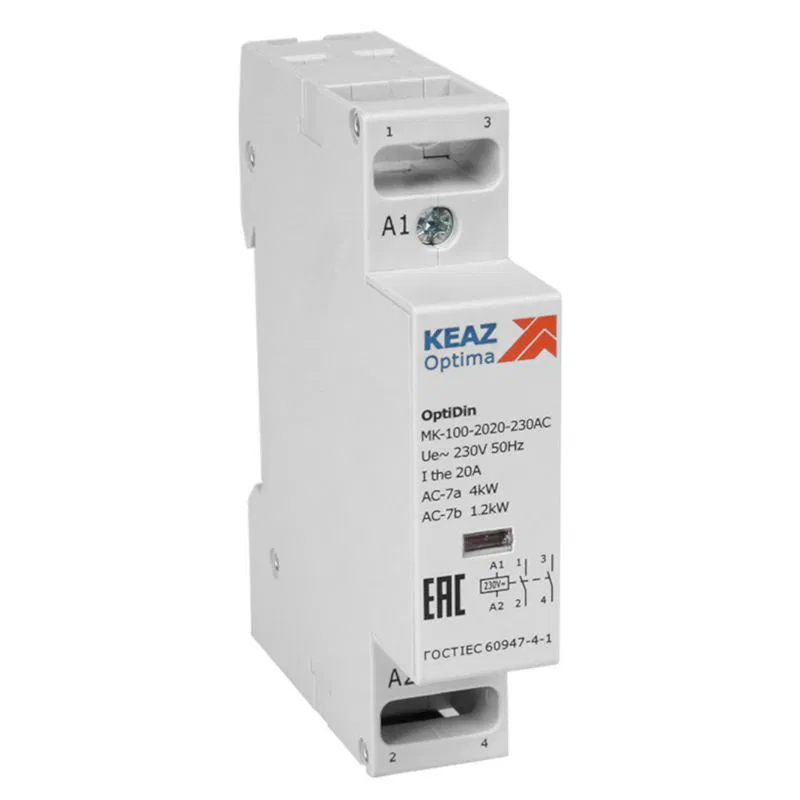

Пускатель магнитный модульный для распределительных щитов

Магнитные модульные пускатели предназначены для дистанционного управления силовыми цепями путем замыкания или размыкания электрических контактов под воздействием электромагнитной катушки. Устройство состоит из электромагнитной системы, подвижных и неподвижных контактов, а также корпуса, обеспечивающего степень защиты IP20 или IP40. Изделия осуществляют коммутацию нагрузок, управляя работой электродвигателей, осветительных приборов и нагревательных элементов в распределительных щитах, шкафах автоматики, серверных помещениях и системах уличного освещения. В отличие от контакторов, модульные пускатели имеют компактные габариты для установки на DIN-рейку. В ассортименте брендов FINDER, EKF, КЭАЗ и IEK представлены модели с различными характеристиками. Доступны исполнения с номинальным рабочим током в диапазоне от 16 до 125 А и номинальным напряжением в диапазоне от 24 до 400 В. Параметры цепи управления варьируются от 6.8 до 400 В, а количество модулей составляет от 0.5 до 6. Конфигурации включают количество нормально открытых и нормально замкнутых контактов в диапазоне от 1 до 4. Категории применения включают AC-1, AC-3, AC-7a, AC-7b, AC-12, AC-15 и DC-13.

Как выбрать Частые ошибки

Как выбрать

Номинальный рабочий ток

Выбор тока зависит от мощности нагрузки: для малых цепей используются значения 16 А или 20 А, для средних нагрузок подходят 25 А, 32 А или 50 А, для мощных потребителей применяются 63 А, 80 А, 100 А или 125 А. При выборе тока ниже фактического потребления оборудования контакты пускателя подвергнутся перегреву и преждевременному разрушению. Несоответствие тока нагрузке приведет к оплавлению корпуса и риску возникновения короткого замыкания.

Номинальное напряжение цепи управления

Параметр определяет напряжение на катушке пускателя: доступны варианты 24 В, 48 В, 110 В, 230 В или 240 В. При подаче напряжения, превышающего допустимый диапазон от 6.8 до 400 В, катушка может сгореть от перегрева. Если напряжение будет ниже требуемого, например вместо 230 В подать 110 В, пускатель не сможет обеспечить надежное притяжение якоря и стабильное замыкание контактов.

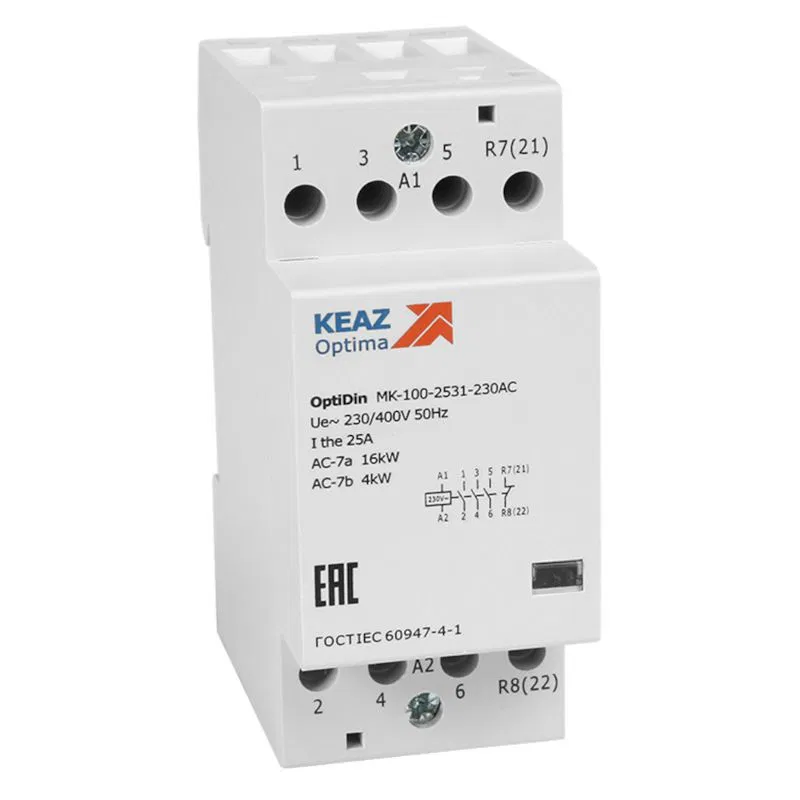

Количество контактов (НО и НЗ)

Для управления одной нагрузкой достаточно 1 нормально открытого (НО) контакта, а для сложных схем с сигнализацией или блокировкой требуются комбинации из 2, 3 или 4 контактов. Количество нормально замкнутых (НЗ) контактов варьируется от 1 до 4 единиц. Недостаток контактов сделает невозможным реализацию логики управления, а избыточное количество увеличит габариты устройства в щите.

Категория применения

Выбор категории определяет тип нагрузки: AC-1 используется для резистивных нагрузок, AC-3 и AC-7a подходят для пуска электродвигателей, а DC-13 применяется для постоянного тока. Использование пускателя категории AC-1 для пуска мощных двигателей приведет к быстрому обгоранию контактов из-за высоких пусковых токов. Неправильная категория не обеспечит требуемую коммутационную способность при разрыве цепи.

Номинальное напряжение нагрузки

Устройство должно соответствовать напряжению питающей сети: доступны значения 24 В, 230 В, 240 В или 250 В в диапазоне от 24 до 400 В. Если номинал пускателя ниже напряжения сети, изоляция контактов может не выдержать пробоя. При выборе напряжения ниже рабочего уровня возникнет риск возникновения электрической дуги при размыкании контактов, что выведет устройство из строя.

Количество модулей и ширина

Габариты пускателя определяют занимаемое место в распределительном щите: ширина составляет от 1 до 6 модульных расстояний, а количество модулей варьируется от 0.5 до 6. При расчете места в щите важно учитывать, что устройство шириной 3 модуля займет больше пространства, чем 1 модуль. Ошибка в расчетах приведет к невозможности монтажа оборудования на DIN-рейку из-за нехватки свободного места.

Степень защиты IP

Степень защиты определяет устойчивость к внешним факторам: IP20 подходит для установки в сухих закрытых шкафах, а IP40 обеспечивает защиту от более крупных частиц. Если установить устройство с IP20 в помещение с высокой влажностью или пылью, это приведет к окислению контактов и короткому замыканию. Несоответствие IP условиям среды нарушает герметичность внутренних узлов пускателя.

Глубина монтажа

Параметр определяет расстояние от передней панели до дна щита: значения варьируются от 44 до 73 мм. При выборе пускателя с глубиной 73 мм необходимо убедиться, что корпус щита позволяет полностью закрыть дверцу. Если глубина устройства превысит доступное пространство, монтаж будет невозможен или приведет к механическому повреждению корпуса щита при закрытии.

Частые ошибки

Несоответствие категории применения нагрузке

При использовании пускателя категории AC-1 для управления электродвигателями вместо AC-3 происходит перегрев и преждевременный выход из строя контактов. В режиме AC-3 возникают пусковые токи, значительно превышающие номинальные значения, что ведет к подгоранию контактных поверхностей. Это вызывает заклинивание подвижных частей и риск возникновения короткого замыкания в щите.

Ошибка выбора напряжения цепи управления

Подача напряжения, не соответствующего номиналу цепи управления, например, 230 В вместо 24 В, приводит к мгновенному пробою изоляции катушки. Если напряжение ниже диапазона, например, при номинале 230 В подать 110 В, электромагнит не сможет обеспечить достаточное усилие для притяжения якоря. В результате контакты не замыкаются до конца, возникает электрическая дуга и термическое разрушение модуля.

Игнорирование типа тока управления

Использование пускателя с катушкой переменного тока (AC) в цепях постоянного тока (DC) приводит к отсутствию магнитного поля или его критическому ослаблению. Из-за разницы в физике работы электромагнита якорь не будет удерживаться в рабочем положении, что вызывает дребезг контактов. Постоянные вибрации и искрение разрушают силовые контакты и корпус пускателя.

Неверный расчет номинального рабочего тока

Выбор пускателя с номинальным током ниже фактической нагрузки, например, 16 А при нагрузке 25 А, вызывает интенсивный нагрев силовых контактов. Высокое сопротивление в месте контакта приводит к локальному перегреву, оплавлению пластикового корпуса и потере электрической проводимости. Это может привести к возгоранию распределительного щита из-за термического воздействия.

Ошибка в количестве силовых контактов

Применение пускателя с 1 НО контактом вместо требуемых 2 или 3 приводит к невозможности реализации схемы управления или сигнализации. Если схема требует одновременного включения нескольких потребителей, использование одного контакта перегружает его по току. Это вызывает деформацию контактной группы и отказ всей системы управления нагрузкой.

Превышение мощности люминесцентных ламп

Подключение нагрузки, превышающей максимальную нагрузку люминесцентными лампами, приводит к разрушению контактов из-за индуктивного характера тока. При превышении значений, указанных в характеристиках, возникающая дуга при размыкании становится слишком мощной для гашения. Это приводит к налипанию металла на контакты и невозможности их последующего размыкания.

Несоответствие габаритов модуля DIN-рейке

Выбор пускателя с количеством модулей, превышающим свободное пространство в щите, делает невозможным монтаж соседних устройств защиты. Если ширина в модульных расстояниях не учтена, пускатель может упираться в корпус или другие компоненты, препятствуя плотной компоновке. Это нарушает технологию монтажа и затрудняет доступ к клеммам для обслуживания.

Использование пускателя с недостаточной глубиной

Монтаж пускателя с глубиной установки 44 мм в щит, где требуются устройства глубиной 60 мм или более, приводит к выступу устройства за пределы DIN-рейки. Это создает механическое напряжение на клеммы и мешает установке дверцы щита или защитных панелей. В итоге нарушается герметичность корпуса и степень защиты IP, что ведет к попаданию пыли на токоведущие части.

Часто задаваемые вопросы

Чем модульный пускатель отличается от обычного контактора? +

Модульный пускатель (модульный контактор) выполнен в корпусе DIN-реечного аппарата шириной 17,5 мм на модуль и рассчитан на установку в один ряд с автоматами и УЗО; у многих моделей пониженный шум катушки. Промышленный контактор — отдельный аппарат с монтажом на плату или DIN-рейку, на большие токи и тяжёлые двигательные режимы. Электрически принцип одинаков, но модульные обычно ограничены токами до 63–100 А и бытовыми категориями применения.

Зачем модульный контактор в квартирном щите? +

Типовые задачи: дистанционное включение нагрузки кнопкой или выключателем без захода в щит; отключение неприоритетных линий по сигналу реле приоритета; работа в паре с реле напряжения или реле контроля, у которых собственные контакты рассчитаны лишь на 16 А, — контактор берёт на себя коммутацию мощной нагрузки; управление освещением, водонагревателем, тёплым полом по таймеру или от автоматики.

Можно ли модульным пускателем на 25 А управлять мотором 3 кВт? +

Только если производитель заявил для аппарата категорию AC-3 и мощность двигателя на нужном напряжении. Для двигателя 3 кВт 380 В номинальный ток около 6,5 А, но пусковой достигает 5–7 крат. Разовые и редкие пуски модульный контактор с запасом выдержит, однако при частой коммутации двигателей правильнее взять промышленный контактор двигательной серии (например, LC1-D у Schneider Electric, КМИ у IEK, КМЭ у КЭАЗ).

Что значит «AC-7a» и «AC-7b»? +

Это категории применения по IEC 60947-4-1 для бытовых и аналогичных применений: AC-7a — слабоиндуктивная нагрузка (освещение, нагреватели, бытовая техника без мощных двигателей), AC-7b — двигательная нагрузка бытовых приборов (насосы, компрессоры, вентиляторы). В категории AC-7b допустимый ток того же аппарата ниже, а ресурс контактов меньше, поэтому нагрузку сверяют именно с той категорией, которая соответствует её характеру.

Сколько LED-светильников можно подключить к пускателю 25 А? +

Считают не по рабочему, а по пусковому току: драйверы светодиодных светильников в момент включения дают бросок в разы выше номинала из-за заряда конденсаторов. Поэтому суммарный рабочий ток LED-линии на практике ограничивают долей номинала контактора (ориентировочно 20–50% в зависимости от модели), а точный предел смотрят в каталоге производителя — многие указывают максимальный пусковой ток или допустимое число драйверов. Для ламп накаливания и нагревателей допустима нагрузка ближе к номиналу.

Что такое импульсное реле и чем оно отличается от контактора? +

Импульсное (бистабильное) реле меняет состояние при коротком импульсе на катушку и сохраняет положение без постоянной подачи питания: катушка не потребляет энергию и не греет щит, а при пропадании питания состояние сохраняется. Классическая область — освещение коридоров и лестниц с управлением кнопками из нескольких мест. Обычный контактор, наоборот, держит контакты замкнутыми, пока на катушке есть напряжение, — при пропадании питания нагрузка гарантированно отключается.

Пускатель греется или гудит — это нормально? +

Лёгкий нагрев катушки — нормально: она потребляет единицы ватт постоянно. Заметное гудение и нагрев корпуса выше примерно 70 °C — повод проверить: не превышает ли ток нагрузки допустимый для фактической категории применения, нет ли просадки напряжения на катушке (гудение часто вызвано именно этим), затянуты ли клеммы, не стоит ли аппарат вплотную к другим греющимся модулям. При плотной компоновке щита ток нагрузки берут с запасом от номинала.
