Рейки профильные конструкционные/несущие

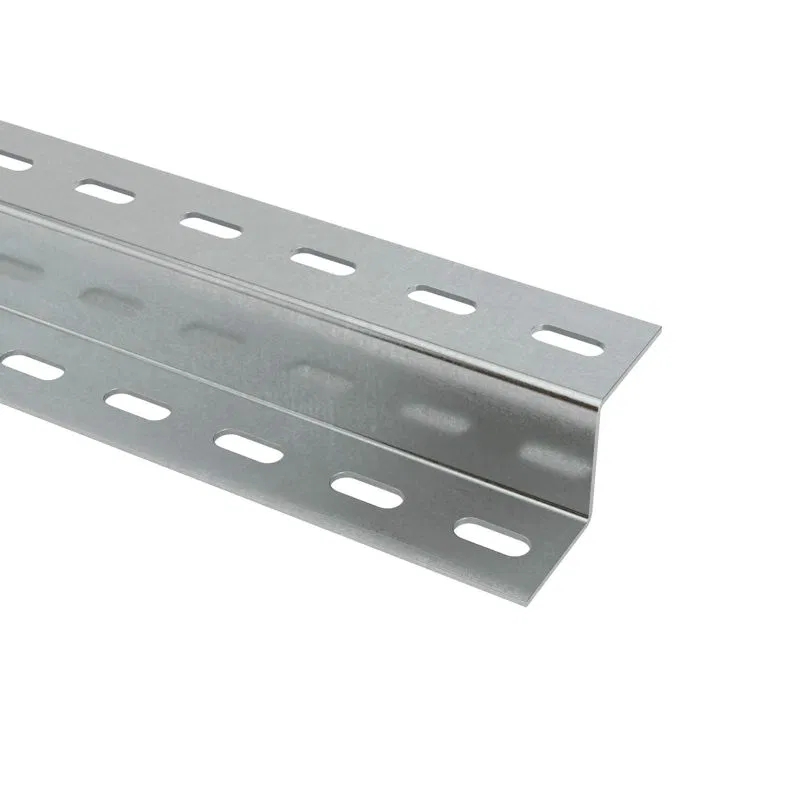

Профильные монтажные рейки (STRUT) для сборки консолей, стоек и опорных каркасов кабеленесущих систем: 10 664 позиции C-, U-, L-, Z- и I-образного сечения, шириной 21–144 мм, толщиной стенки 1,5–4 мм, длиной от 400 до 3 000 мм, с перфорацией с одной, двух, трёх сторон или без неё. Преобладает типоразмер 41×41 мм с горячим цинкованием; бренды СИСТЕМА КМ, IEK, DKC, EKF, СОЭМИ Ст. Оскол, Промрукав, КЭМЗ, OBO Bettermann.

Как выбрать

Тип профиля: С-образный или П-образный

С-профиль 41×41 мм (STRUT) — универсальный стандарт, позволяет крепить с любой стороны с помощью гаек. П-профиль проще и дешевле, но крепёж только через отверстия в полках.

Перфорированный или сплошной

перфорированный даёт гибкость монтажа: болт ставится в любое место без сверления. Сплошной прочнее при одинаковой толщине стенки и применяется, когда нужна максимальная несущая способность.

Материал и покрытие

горячее цинкование для улицы и влажных помещений; электролитическое цинкование + эпоксид для закрытых помещений; алюминий для лёгких конструкций без коррозионных требований.

Толщина стенки

1,5 мм для лёгких конструкций (до 50 кг на точку), 2,0–2,5 мм для средних нагрузок, 3,0 мм для тяжёлых монтажных рам и промышленных конструкций.

Длина и нарезка

стандартная длина 3000 мм, есть 6000 мм. Заказывайте нарезку по размерам сразу — это дешевле, чем резать на объекте болгаркой (которая нарушает покрытие).

Заземление

металлические конструктивные рейки в электроустановках должны быть включены в систему уравнивания потенциалов. Убедитесь, что выбранный профиль допускает присоединение заземляющего проводника.

Частые ошибки

Считают все профили 41×41 одинаковыми

при одном габарите толщина стенки в каталоге 1,5, 2, 2,5 и 3 мм, и несущая способность между крайними вариантами различается в разы. Профиль под тяжёлую трассу и профиль под лёгкую подвеску внешне не отличить, смотреть надо характеристику «Толщина материала».

Крепёж берут «на глаз»

канальная гайка от профиля 41×41 не встанет в профиль высотой 21 мм (1 676 позиций) и наоборот. Гайки, болты и соединители подбирают под конкретный типоразмер серии, иначе гайка либо не проворачивается в паз, либо болтается в нём.

Берут таблицу нагрузок не для той схемы

паспортные значения обычно даны для профиля как балки на двух опорах. Поставленный консолью, тот же профиль держит существенно меньше при той же длине: изгибающий момент считается по вылету, а не по пролёту.

Не смотрят, где перфорация

3 630 позиций перфорированы только с задней стороны, 2 423 — с трёх. Если по проекту нужно крепиться в боковую полку, задняя перфорация не поможет, а сверлить готовый профиль по месту — терять и покрытие, и расчётную прочность.

Оцинковку по Сендзимиру ставят на улицу

это тонкое рулонное покрытие для сухих помещений. В каталоге горячее цинкование у 4 483 профилей, оцинковка по Сендзимиру у 1 116 + 730, гальваническая у 686; для наружных конструкций и влажных зон берут первый вариант.

Часто задаваемые вопросы

Что такое STRUT-профиль и почему он так популярен? +

STRUT (или Unistrut) — стандарт С-образного профиля 41×41 мм с загнутыми внутрь полками. Внутрь паза вставляется специальная гайка, которую можно перемещать по всей длине без фиксации, — это позволяет крепить оборудование в любой точке и легко переносить крепление. Профиль совместим между разными производителями при соблюдении геометрии паза.

Можно ли использовать алюминиевый профиль вместо стального? +

Алюминий в 3 раза легче стали, не ржавеет, хорошо подходит для лёгких конструкций и чистых помещений. Но при одинаковом сечении он примерно втрое слабее стали на изгиб. Для несущих конструкций с серьёзными нагрузками (более 50–80 кг на пролёт) используйте сталь.

Нужно ли заземлять профильные рейки в щите? +

Да, если они входят в состав электроустановки и находятся в зоне досягаемости. Монтажные рейки в щитах являются проводящими частями и должны быть присоединены к шине PE. Это требование ПУЭ и ГОСТ Р 51321.

Как соединить профили между собой? +

С-профиль соединяется через угловые соединители, Т-образные и L-образные кронштейны с гайками STRUT. Они вставляются в паз и фиксируются поворотом — никакой сварки. П-профили соединяют через накладки и болты М8–М12. Оба варианта позволяют разборную конструкцию.

Какую нагрузку выдерживает профиль длиной 3 метра? +

Зависит от сечения, толщины стенки и типа опирания. С-профиль 41×41 мм, стенка 2 мм, пролёт 3 м при опоре по концам выдерживает около 80–120 кг распределённой нагрузки. При точечной нагрузке посередине — примерно вдвое меньше. Для точного расчёта используйте таблицы нагрузок производителя.

Можно ли резать профиль на объекте? +

Да, болгаркой или ножовкой по металлу. После резки горячеоцинкованного профиля обязательно обработайте срез цинк-содержащей краской или холодным цинком — иначе в этом месте начнётся коррозия.
