Как выбрать
ключевой параметр: номинальный ток нагрузки должен входить в рабочий диапазон реле. Для токов выше встроенного диапазона прибора выбирайте реле с подключением через внешний трансформатор тока.
Реле контроля тока
Реле контроля тока — это защитное устройство, которое непрерывно измеряет ток в электрической цепи и формирует управляющий сигнал при выходе его значения за установленные пределы. Приборы применяются для защиты электродвигателей, насосов, компрессоров, осветительных установок и трансформаторов от перегрузок и аварийных режимов, а также для приоритетного отключения нагрузки в сетях с ограниченной мощностью. В каталоге «Системных Решений» — от ВНИИР, ЧЭАЗ, Меандр, Евроавтоматика F&F, ONI, КЭАЗ, Реле и Автоматика: от компактных модульных реле для щитов до промышленных реле тока для ответственных установок. Доставка по Смоленску и всей России.
реле максимального тока срабатывает при перегрузке; реле минимального тока — при обрыве нагрузки или потере потребления (сухой ход насоса, обрыв ремня). Ряд моделей поддерживает оба режима.
реле приоритета отключает неприоритетную линию, когда ток приоритетной цепи превышает уставку, и возвращает её при снижении тока. Это типовое решение для домов и квартир с ограниченной выделенной мощностью.
реле питаются либо от контролируемой цепи (AC 230/400 В), либо от отдельного источника (DC 24 В, универсальные AC/DC). Для цепей постоянного тока выбирайте модели с маркировкой DC.
регулируемая выдержка времени позволяет игнорировать кратковременные пусковые токи электродвигателей и избежать ложных отключений при пуске.
перекидной или NO/NC контакт выбирают под схему: включение сигнализации, катушка контактора, вход контроллера. Проверьте коммутационную способность контакта — исполнительную нагрузку большой мощности подключают через контактор.
модели на DIN-рейку удобны для щитовой установки; учитывайте ширину в модулях, степень защиты и диапазон рабочих температур.
8517 ₽
+85 ₽ баллами

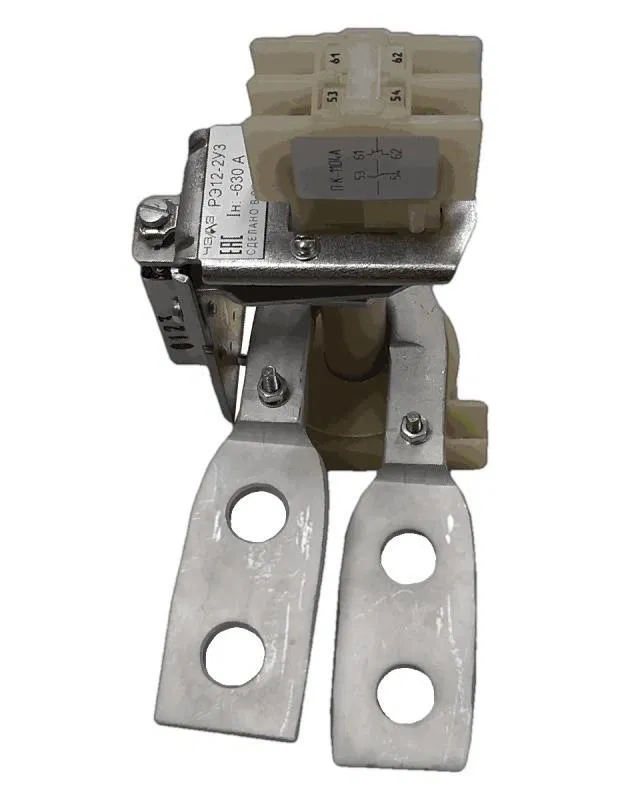

ЧЭАЗ Реле тока РЭ-12-2-630А (220-700)% 2НО передн. присоед. ЧЭАЗ A8119-77942741
8517 ₽
+85 ₽ баллами
ЧЭАЗ Реле тока РЭ-12-2-63А (220-700)% 1НО+1НЗ передн. присоед. ЧЭАЗ A8119-77942772
8517 ₽
+85 ₽ баллами
ЧЭАЗ Реле тока РЭ-12-2-6А (110-350)% 1НО+1НЗ передн. присоед. ЧЭАЗ A8119-77942796
8517 ₽
+85 ₽ баллами

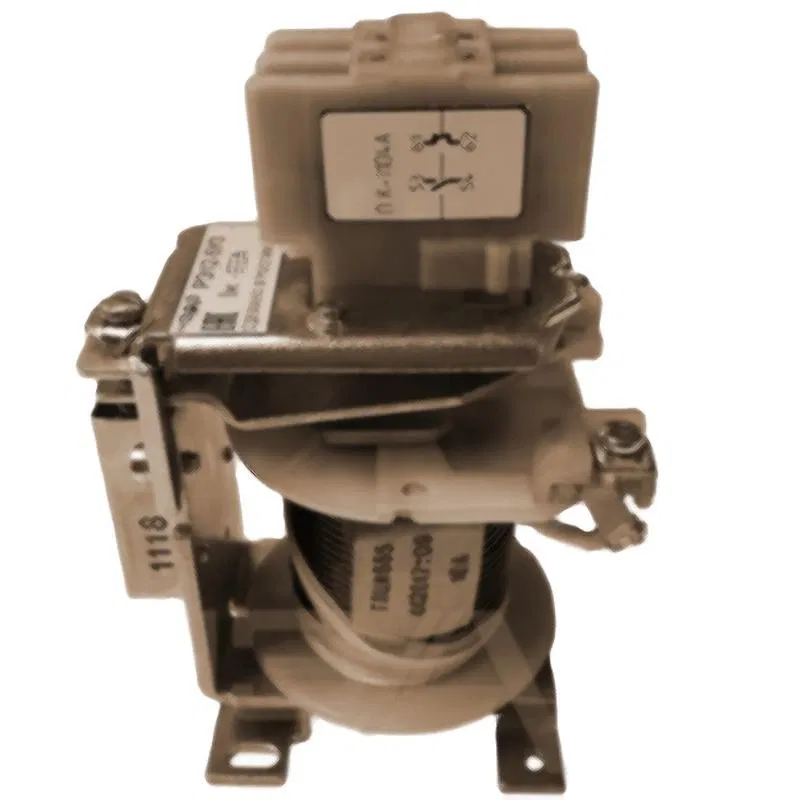

ЧЭАЗ Реле тока РЭ-12-2-6А (220-700)% 1НО+1НЗ передн. присоед. ЧЭАЗ A8119-77942819
Часто задаваемые вопросы
Чем реле контроля тока отличается от обычного автоматического выключателя? +
Автоматический выключатель — коммутационный аппарат, который сам разрывает цепь при превышении тока. Реле контроля тока — измерительный прибор: оно отслеживает величину тока и при нарушении уставки подаёт сигнал на внешний исполнительный элемент (контактор, сигнализацию, вход контроллера). Это даёт более гибкую логику защиты: регулируемые уставки, задержки, контроль минимального тока.
Что такое реле приоритета нагрузки и когда оно нужно? +
Это реле контроля тока, которое при превышении уставки в приоритетной цепи отключает неприоритетную нагрузку, а при снижении тока — снова её подключает. Применяется, когда выделенной мощности не хватает на одновременную работу всех потребителей: например, при включении электроплиты или проточного водонагревателя реле временно отключает менее важную линию, не давая сработать вводному автомату. Многие модели питаются от контролируемой цепи и не требуют отдельного питания.
Можно ли использовать реле контроля тока для защиты трёхфазного электродвигателя? +
Да: либо трёхфазным реле, контролирующим каждую фазу, либо однофазным реле через трансформатор тока на одной из фаз. Для полноценной защиты трёхфазных двигателей от перекоса и обрыва фазы схему дополняют реле контроля фаз.
Как настроить порог срабатывания реле? +
У большинства моделей уставка задаётся поворотным регулятором в процентах от максимального тока прибора (обычно 10–100%). Порог выставляют исходя из номинального тока нагрузки с запасом 10–20%. Задержка срабатывания настраивается отдельным регулятором и позволяет игнорировать пусковые броски.
Что такое режим памяти (запоминания аварии) в реле тока? +
После срабатывания защиты реле остаётся в аварийном состоянии даже при восстановлении нормального тока. Для сброса нужен ручной сброс (кнопка Reset или кратковременное отключение питания). Это полезно при диагностике: персонал видит факт срабатывания, даже если авария была кратковременной.
Нужен ли трансформатор тока при подключении реле? +
Если ток нагрузки не превышает встроенный диапазон реле, трансформатор не нужен — проводник нагрузки пропускается через токовое окно прибора или подключается к измерительным клеммам. При токах выше диапазона прибора используется внешний трансформатор тока; его коэффициент учитывают при выставлении уставки.
В чём разница между реле минимального и максимального тока? +
Реле максимального тока срабатывает при превышении уставки — защищает от перегрузки. Реле минимального тока срабатывает при падении тока ниже уставки — сигнализирует об обрыве нагрузки, обрыве ремня привода, сухом ходе насоса. Многие модели совмещают оба режима.
