Реле контроля

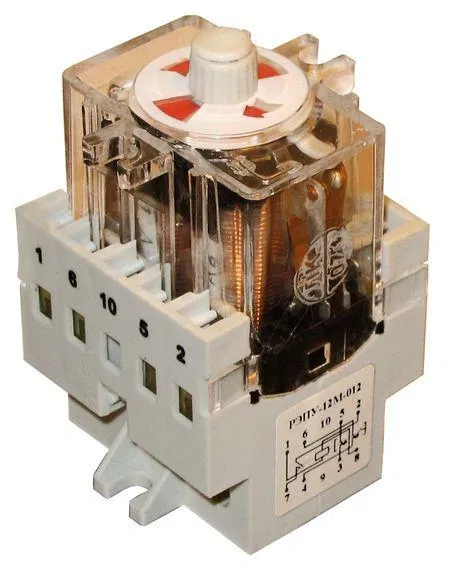

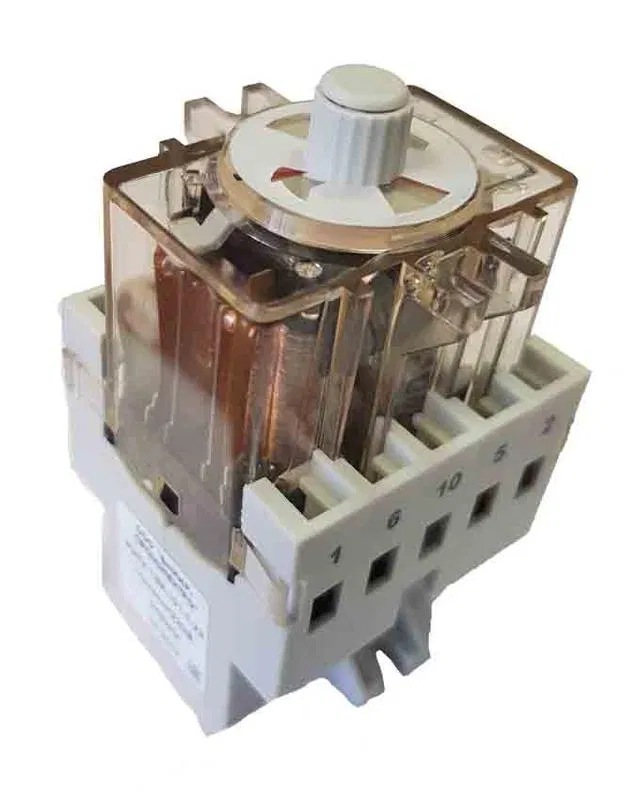

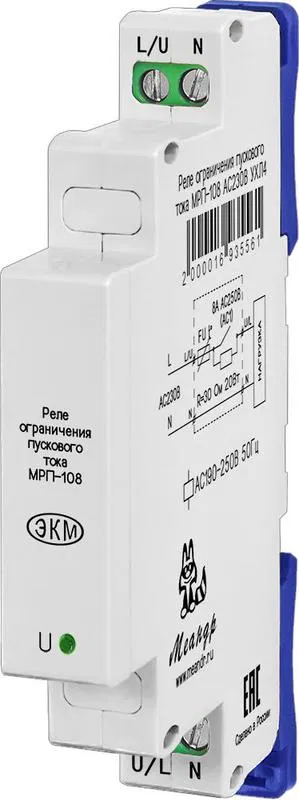

Реле контроля — модульные приборы DIN-рейки, отслеживающие электрические и физические параметры сети и нагрузки и формирующие управляющие сигналы при выходе значения за допустимый диапазон. Применяются в шкафах автоматики, защите двигателей, ЦОДах, котельных и системах распределения для предотвращения аварий. Раздел включает реле контроля тока, фаз, напряжения, частоты, температуры (термисторное), уровня жидкости, расхода, коэффициента мощности, сопротивления изоляции и заземления, дифференциального тока. Основная задача — мониторинг параметра в реальном времени и отключение нагрузки при отклонениях: это снижает износ оборудования, предотвращает остановку производства и обеспечивает требования ПУЭ к защите потребителя.
Как выбрать
Чем отличаются типы реле контроля
отслеживает наличие, очередность и асимметрию трёхфазного напряжения. Защищает двигатели от работы на двух фазах и неправильного направления вращения. Базовая защита любого мотора.
следит за током нагрузки (через токовый трансформатор), срабатывает при перегрузке или нулевом токе (обрыв нагрузки, обрыв кабеля). Применяется для защиты насосов и вентиляторов.
работает в паре с PTC-термисторами в обмотках двигателя; отключает мотор при перегреве (≈130–160 °C). Входит в стандарт защиты двигателей по IEC 60947-8.
для систем IT (изолированная нейтраль) — постоянно мониторит изоляцию относительно земли и сигнализирует о пробое. Обязательно в больницах (палаты интенсивной терапии), горных выработках, ВВ-РУ.
измеряет уровень проводящей жидкости (вода, кислота) через электроды-щупы. Используется в насосных станциях, котельных, дренажных системах.
для генераторов, инверторов и компенсации реактивной мощности. Контролирует стабильность параметров сети и подключает корректирующие устройства.
для систем с большими токами утечки или особыми требованиями: измерение через внешний токовый трансформатор и регулируемый порог 10 мА–30 А.
Часто задаваемые вопросы
Какое реле ставить для защиты насоса от сухого хода? +
Реле контроля тока с порогом срабатывания на минимальный ток. При работе насоса «по воздуху» ток падает до 30–40% номинала — реле отключает мотор. Альтернатива — реле контроля уровня с поплавками или электродами в баке: дешевле, но требует доступа к баку.
Что выбрать — термисторное реле или биметаллическое? +
Термисторное (PTC) — точное, быстрое, реагирует на реальную температуру обмотки, требует встроенных датчиков в моторе. Биметаллическое (по току) — простое и дешёвое, но защищает только от перегрузки по току, не учитывает условия охлаждения. Для важных моторов (>15 кВт) и моторов с инверторами — термисторное обязательно.
Зачем нужно реле контроля изоляции в больнице? +
В операционных и палатах интенсивной терапии система IT (изолированная нейтраль) обязательна по ГОСТ Р 50571.28. При первом замыкании на землю система не отключается — пациент с подключённым оборудованием не пострадает. Реле постоянно меряет сопротивление изоляции и сигнализирует медперсоналу о пробое — для устранения в плановое время.
Какой класс точности достаточен для контроля cos φ? +
Для систем компенсации реактивной мощности — класс 1,0 (точность 0,01 по cos φ). Для коммерческого учёта — класс 0,5. Большинство модульных реле контроля cos φ имеют класс 1,0, чего достаточно для настройки конденсаторных батарей.
Можно ли заменить отдельные реле одним мультифункциональным? +
Да, существуют комбинированные реле контроля сети («электронные защиты сети») — отслеживают одновременно фазы, асимметрию, перенапряжение, понижение, частоту. Дороже отдельных в 1,5–2×, но экономят место в щите и упрощают коммутацию. Для критичных применений (защита двигателей крупных установок) лучше отдельные специализированные реле.
Как настроить порог срабатывания? +
Большинство реле имеют потенциометры для настройки уставок (ток, время задержки, гистерезис). Для тока ставят 110–120% от номинального тока нагрузки, время задержки 1–10 с (чтобы не срабатывать на пуск). Для напряжения — пороги ±10–15% от Uн. Все настройки задокументированы в паспорте реле в виде графиков.
