Как выбрать
все четыре выхода одной ширины (100, 200, 300, 400, 500, 600, 800 мм). Если требуется три равных выхода и один меньшего сечения, применяют комбинацию Т-секции и тройника, а не крестовины.
Секция крестообразная для кабельных лотков лестничного типа

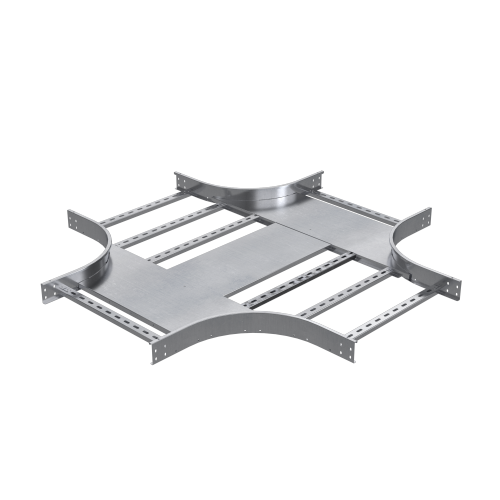

Секция крестообразная для кабельных лотков лестничного типа — фасонная деталь с четырьмя выводами под прямым углом, формирующая узел разветвления магистральной трассы на четыре направления. Применяется в крупных распределительных подстанциях, эстакадах, тоннелях и серверных, когда от центральной точки нужно развести кабельные потоки на четыре стороны. В каталоге 691 наименование от СИСТЕМА КМ, DKC, OBO Bettermann, СОЭМИ Ст.Оскол; цены — от 2 589,50 до 61 483 ₽. Ключевые параметры — ширина (100, 200, 300, 400, 500, 600, 800 мм у всех четырёх выходов одинакова), высота борта (50–150 мм), тип ступени (перфорированный профиль для крепления хомутами или сплошной для усиленной нагрузки), тип бокового профиля (плоский или открытый) и материал (сталь горячего цинкования по ГОСТ 9.307, реже нержавейка). Крестообразная секция требует обязательной поддержки опорами с двух перпендикулярных сторон с шагом не более 1,5–2 м из-за высокой нагрузки в узле.
50/80 мм для одного-двух слоёв силовых кабелей; 100 мм для тяжёлых трасс с несколькими слоями; 150 мм — для кабелей сечением свыше 240 мм² и тяжёлых ВВГ в свинцовой оболочке.
перфорированный профиль удобен для закрепления хомутами (шаг 250 или 300 мм). Сплошной (неперфорированный) выдерживает больше нагрузки на излом и применяется в трассах с большой массой.
плоский профиль выглядит аккуратно и подходит для прямых открытых эстакад; открытый профиль легче и позволяет крепить дополнительный продольный кабельный лоток сбоку.
крестовина — самая нагруженная точка трассы. По проекту устанавливают четыре опоры по углам секции (на расстоянии не более 1 м от центра), либо две диагональные. Шаг подвеса не более 2 м даже при пустой трассе.
горячее цинкование Z350+ для тоннелей и улицы; нержавейка AISI 304/316 для пищевых, ХВО, морских применений. Обычная оцинковка по Сендзимиру (Z275) подходит только для сухих помещений.
на четырёх выходах ставят соединительные пластины (отдельные или встроенные в фасонную деталь). При длительной нагрузке проверяют момент затяжки болтов: М8 — 25 Н·м, М10 — 50 Н·м.
Часто задаваемые вопросы
Когда применяется крестовина, а когда две Т-секции? +
Крестовина — когда от одной точки нужно развести 4 направления одновременно. Две Т-секции с короткой вставкой используют, когда трассы расходятся не из одной точки, а с расстоянием 0,5–1 м между ответвлениями — это даёт лучшее распределение нагрузки и упрощает монтаж. Крестовина дороже двух Т-секций, но экономит место.
Какие максимальные нагрузки выдерживает крестовая секция 600 мм? +
Для крестовины 600×100 мм при поддержке четырьмя опорами по углам максимальная нагрузка обычно 60–80 кг/м (по каждому направлению, не суммарно). Это около 6–8 кабелей АВВГ 4×185 в каждом плече. Точные данные — в каталоге производителя по серии (СИСТЕМА КМ ЛЛ, DKC LL, OBO LG).
Можно ли заменить крестовину сваркой из обычных секций? +
Технически — да, но это нарушает требования ПУЭ к радиусу изгиба, кромкам и заземлению. Самодельный X-узел имеет острые кромки, режущие изоляцию, и теряет электрическую непрерывность из-за выгорания цинка при сварке. Для сертифицированных трасс используют только заводские фасонные детали.
Какой минимальный радиус поворота на крестовине? +
Радиус поворота равен ширине плеча. Для крестовины 400 мм — радиус 200 мм, для 600 мм — 300 мм. Для кабеля АВВГ 4×95 (Ø ≈ 30 мм, минимальный радиус 7,5–15×Ø = 225–450 мм) лучше использовать крестовину 500 мм или больше.
Чем плоский профиль отличается от открытого? +
Плоский профиль — сплошная стенка от ступеней до верхнего края, выглядит аккуратно и придаёт жёсткость. Открытый профиль (С-образный) — с продольным пазом для крепления дополнительного лотка-органайзера или прокладки SS-кабелей. Открытый легче, но меньше защищает кабели от боковых ударов.
Сколько опор нужно для крестовины 800 мм? +
Минимум 4 опоры — по одной на каждый из четырёх выходов на расстоянии не более 1 м от центра крестовины. Для тяжёлых трасс (вес >70 кг/м) добавляют пятую опору в самом центре под пересечением. Шаг последующих опор по магистрали — не более 2,5 м.
Нужна ли крышка на крестовое соединение? +
В сухих помещениях по ПУЭ — необязательна. На улице, в подвалах с возможным капанием и в местах с большой высотой подвеса — обязательна. Для крестовины выпускают специальные плоские крышки крестообразной формы с фиксаторами или хомутами, не нужно вырезать на месте.
Как заземлять крестовую секцию? +
Электрическая непрерывность достигается через металлические соединители. По ПУЭ 1.7.139 каждый стык с диэлектрическим покрытием шунтируется гибкой шинкой ПВ-3 6 мм². В крупных трассах ставят отдельный заземляющий проводник по всей длине лотка с подключением каждые 10 м.
