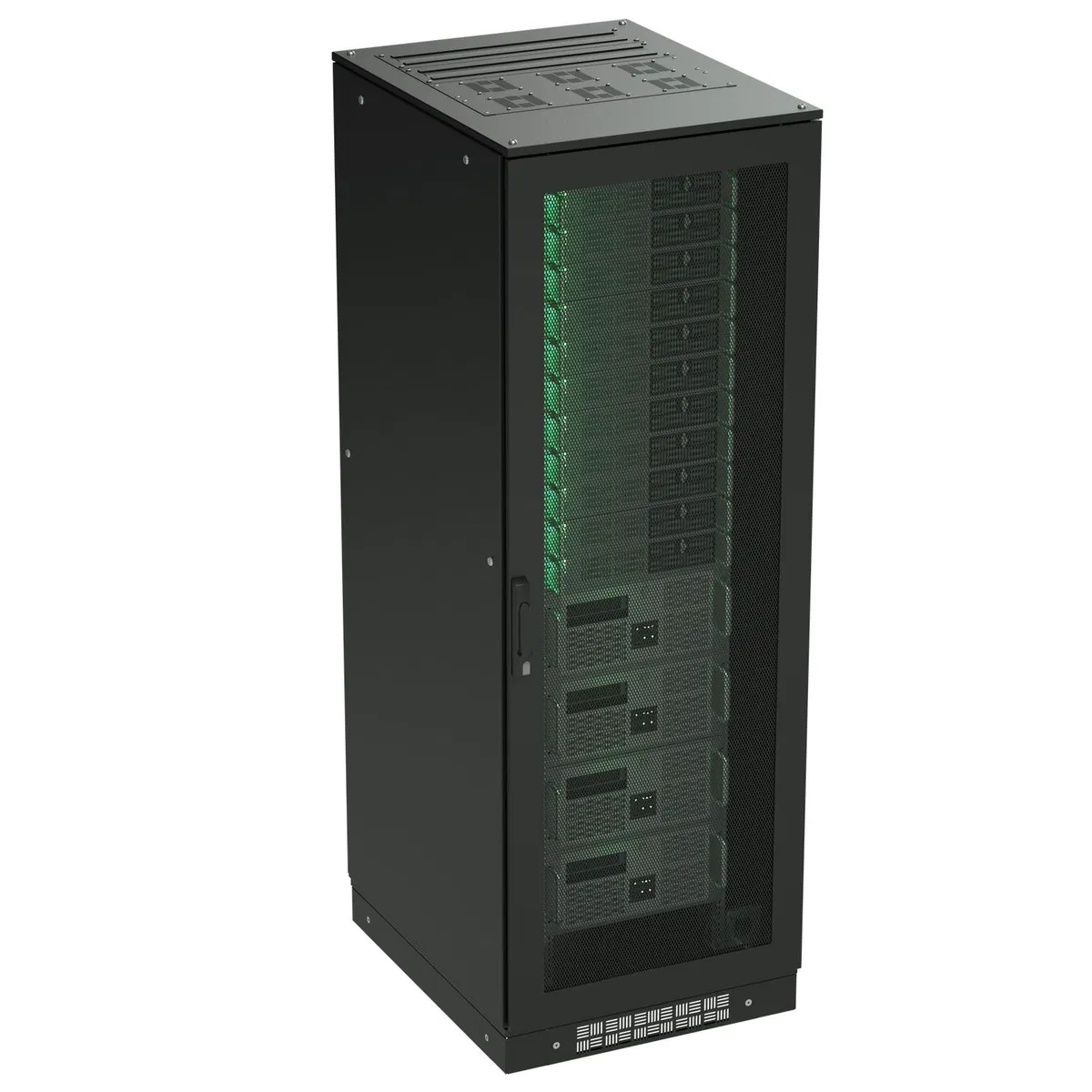

Сетевой-/серверный шкаф

Сетевые и серверные шкафы предназначены для размещения, монтажа и защиты активного телекоммуникационного оборудования и коммутационных узлов. Конструкция изделий включает стальной корпус, передние и задние двери, боковые стенки, а также системы вентиляции и кабельные организаторы. Оборудование обеспечивает физическую защиту компонентов от механических повреждений и обеспечивает контроль температурного режима. Шкафы применяются в серверных комнатах, центрах обработки данных и узлах связи. В отличие от открытых стоек, закрытые шкафы обеспечивают повышенный уровень безопасности и защиты от пыли. В каталоге представлено 5162 товара брендов SYSMATRIX, DKC, ЦМО и ITK. Доступны модели с различным количеством дверей от 1 до 4 и с разным типом передней двери: стальной или стеклянной. Габариты изделий варьируются в широких пределах: высота от 425 до 2311.4 мм, ширина от 550 до 5200 мм и глубина от 236 до 1200 мм. Для монтажа оборудования используется стандартное модульное расстояние 19 дюймов. Конструкции могут быть оснащены активной вентиляцией и иметь степень защиты IP20 или IP65. Максимальная нагрузка на каркас составляет от 150 до 2000 кг.

Как выбрать

Габариты корпуса

Выбирайте высоту в диапазоне от 425 до 2311.4 мм и ширину от 550 до 5200 мм в зависимости от объема оборудования. Неправильный подбор высоты (например, 1866.9 мм вместо 2311.4 мм) приведет к невозможности монтажа дополнительных юнитов, а недостаточная ширина ограничит установку широких компонентов.

Глубина шкафа

Для размещения глубоких серверов требуются модели с глубиной от 1000 до 1200 мм, тогда как для малых устройств достаточно 236–600 мм. Если выбрать малую глубину при наличии длинных корпусов, оборудование не поместится в шкаф или возникнут проблемы с подключением кабелей.

Количество дверей

Конструкции могут иметь от 1 до 4 дверей, что определяет удобство доступа к компонентам. Выбор модели с 1 дверью при плотной компоновке оборудования затруднит обслуживание, а избыточное количество дверей при малом объеме оборудования усложнит монтаж.

Тип передней двери

Для защиты оборудования от случайного касания используется стальная дверь (3967 позиций), а для визуального контроля состояния индикации — стеклянная (367 позиций). Использование стальной двери там, где необходим мониторинг светодиодов, сделает невозможным визуальный контроль без открытия корпуса.

Максимальная нагрузка

Для тяжелых стоек с мощными серверами необходимы модели с нагрузкой 1500–2000 кг, для легких коммутаторов достаточно 150 кг. Несоответствие веса оборудования несущей способности шкафа приведет к деформации рамы и повреждению установленных систем.

Тип вентиляции

Активная вентиляция (5053 позиции) необходима для отвода тепла от высоконагруженных серверов, пассивная подходит для слаботочного оборудования. При выборе пассивного охлаждения для мощных систем возникнет перегрев компонентов и их преждевременный выход из строя.

Степень защиты IP

Для установки в чистых помещениях подходят модели IP20, для пыльных или влажных зон требуются варианты IP55 или IP65. Выбор IP20 для установки в неотапливаемом или запыленном помещении приведет к попаданию грязи внутрь и короткому замыканию.

Модульное расстояние

Для стандартного монтажа оборудования используется стандарт 19 дюймов (5055 позиций). Использование нестандартного шага крепления сделает невозможным установку стандартных релейных модулей, патч-панелей и серверных направляющих в выбранный корпус.

Частые ошибки

Несоответствие глубины шкафа оборудованию

При выборе шкафа с глубиной 236 мм или 250 мм проектировщики забывают учесть вылет разъемов и длину кабелей. Это приводит к невозможности закрыть переднюю дверь или повреждению портов при сильном физическом давлении на коннекторы. В каталоге представлены модели с глубиной от 236 до 1200 мм, поэтому критически важно проверять габариты серверов.

Игнорирование максимальной нагрузки на каркас

Монтаж тяжелых ИБП и серверов в шкаф, рассчитанный на нагрузку 150 кг, вызывает деформацию стальной рамы. Физическое искривление стоек приводит к перекосу дверей и невозможности нормального охлаждения оборудования. При установке тяжелых стоек следует выбирать модели с пределом нагрузки 1500 кг или 2000 кг.

Ошибка выбора типа вентиляции

Использование шкафов с пассивной вентиляцией при высокой плотности размещения активного сетевого оборудования ведет к перегреву компонентов. Отсутствие активного обдува внутри корпуса вызывает критический рост температуры внутри объема, что приводит к срабатыванию тепловой защиты серверов. В наличии имеются модели с активной вентиляцией для предотвращения тепловой деградации.

Несоответствие ширины монтажных направляющих

Попытка установки стандартного оборудования в шкафы с нестандартным шагом или не предусмотренным модульным расстоянием делает монтаж невозможным. Если оборудование требует 19 дюймов, а шкаф не поддерживает этот стандарт, крепление к стойкам не осуществится. Большинство позиций в каталоге имеют модульное расстояние 19 дюймов для совместимости.

Отсутствие заземления металлического корпуса

Монтаж шкафа без подключения к контуру заземления создает риск возникновения опасного потенциала на металлических частях корпуса. При пробое изоляции на стойку или корпус шкафа электромонтажник или обслуживающий персонал может получить удар током. Большинство моделей в каталоге (5070 позиций) оснащены заземлением для обеспечения безопасности.

Неправильный выбор степени защиты IP

Установка шкафа с классом защиты IP20 в помещениях с повышенной запыленностью или влажностью приводит к попаданию мелких частиц на электронику. Пыль вызывает короткие замыкания на платах и ускоряет коррозию контактов. Для защиты от внешних воздействий необходимо учитывать наличие моделей с IP55 или IP65.

Ошибки при расчете высоты в юнитах

При проектировании стойки монтажники часто путают физическую высоту в миллиметрах и высоту в условных единицах (U). Неверный расчет высоты в юнитах (например, выбор 18U вместо 42U) приводит к тому, что оборудование физически не помещается в отведенное пространство. В каталоге представлены шкафы высотой от 1 до 52 юнитов.

Игнорирование наличия боковых стенок

Использование шкафов без боковых стенок в условиях, когда требуется защита от случайного касания кабелей, снижает уровень безопасности. Отсутствие боковых панелей упрощает доступ к проводке, но делает оборудование уязвимым для механических воздействий со стороны. При выборе необходимо проверять наличие боковых стенок (3392 позиции имеют их в наличии).

Часто задаваемые вопросы

Нужно ли заземлять серверный шкаф? +

Да. Каркас соединяют с шиной заземления здания, а дверь и съёмные боковые панели — с каркасом гибкими перемычками (в большинстве шкафов точки заземления и перемычки предусмотрены производителем). Заземление защищает персонал от потенциала на корпусе при пробое блока питания, снимает статику и уменьшает наводки на оборудование. Розетки и PDU в шкафу подключают только с защитным проводником.

Кабель заводить сверху или снизу шкафа? +

Зависит от трассы: при прокладке по лоткам под потолком используют кабельные вводы в крыше, при фальшполе — вводы в основании. У напольных шкафов обычно предусмотрены и те и другие проёмы с заглушками и щёточными вводами. Неиспользуемые проёмы закрывайте: открытые дыры нарушают схему охлаждения «холодный воздух спереди — горячий сзади».

Разборный шкаф или сварной — что выбрать? +

Сварной каркас жёстче и обычно несёт большую нагрузку, но приезжает в собранном виде — заранее проверьте дверные проёмы, лифт и высоту потолка. Разборный проходит в любые двери и собирается на месте, что решает проблему заноса, но требует аккуратной сборки и контроля затяжки соединений. Для тяжёлого серверного оборудования в обоих случаях сверяйтесь с паспортной нагрузкой конкретного исполнения.

Настенный или напольный шкаф — когда что выбирать? +

Настенный (6–18U): коридоры, переговорные, небольшие офисы — мало оборудования, нет места для стойки. Нагрузка до 60–150 кг. Напольный (22–47U): серверные комнаты и ЦОД с полноразмерными серверами, ИБП, системами охлаждения. Не перегружайте настенный: анкерное крепление в стену имеет жёсткий предел нагрузки.

Почему нельзя ставить IP65 шкаф без вентиляции в серверную? +

Шкафы IP65 герметичны — нет конвекционного воздухообмена. Оборудование быстро перегреется. Для IP65 обязательны встроенный теплообменник, кондиционер или принудительная вентиляция с фильтрами. В серверной с кондиционированием воздуха IP20 — правильный выбор.
