Как выбрать
Номинальный рабочий ток
Выбор тока зависит от нагрузки в цепи: для малых систем подходят значения от 125 до 3480 А. Если выбрать шину с током 413 А для нагрузки, превышающей этот предел, возникнет критический перегрев проводника. При расчете нагрузки на 1600 А или 800 А необходимо учитывать запас по тепловым потерям.
Материал изготовления

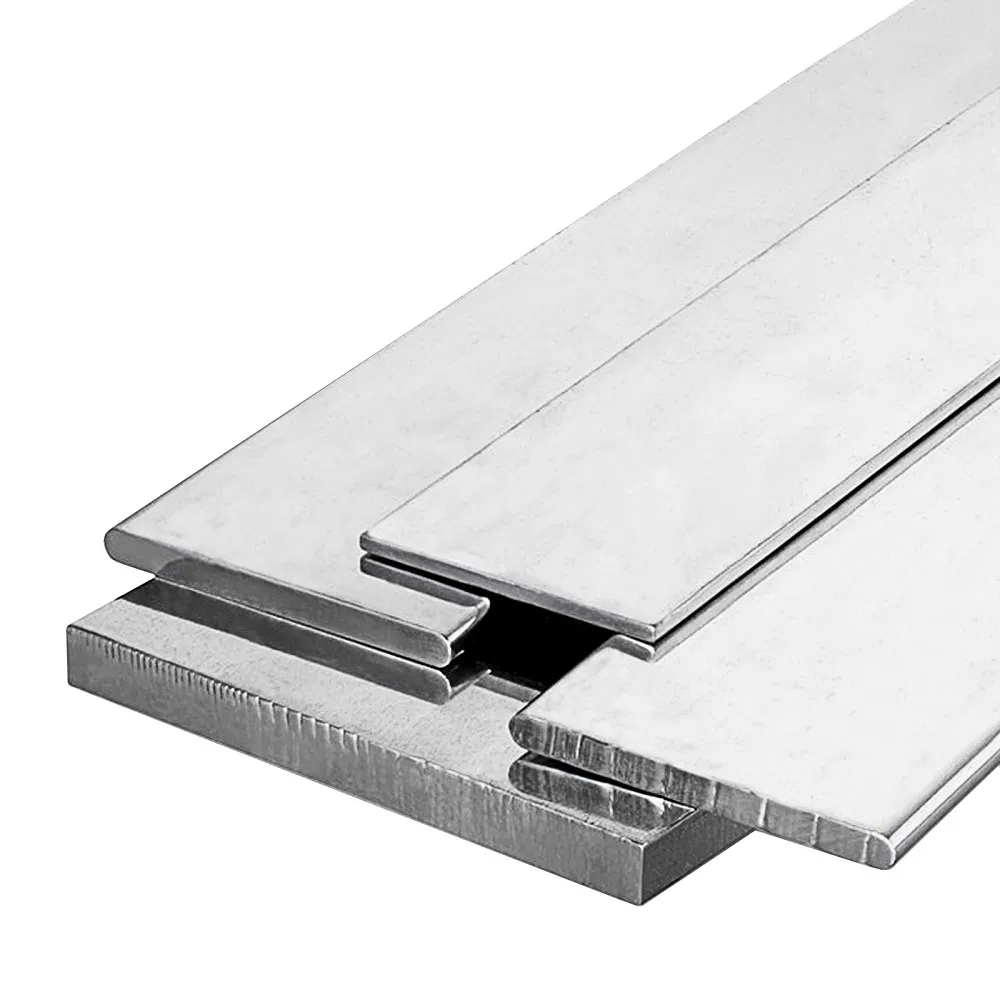

Применение меди или алюминия определяет электротехнические свойства соединения. Медь обеспечивает высокую проводимость, тогда как алюминий используется для снижения веса конструкции. Несоответствие материала наконечникам или шинам приведет к росту переходного сопротивления и локальному нагреву контактов.
Длина изделия
Параметр определяет расстояние между точками подключения в пределах диапазона от 500 до 4000 мм. Для коротких соединений используются значения 500 мм или 2000 мм, а для протяженных узлов сборных шин — 4000 мм. Недостаточная длина приведет к невозможности монтажа без использования дополнительных соединителей.
Ширина шины
Геометрический размер варьируется в диапазоне от 9.0 до 200.0 мм. Для компактных узлов применяются значения 15.5 мм, 20 мм или 30 мм, а для мощных силовых линий — 100 мм или более. Выбор слишком узкой шины при высоком токе вызовет перегрев из-за ограниченной площади рассеивания тепла.
Количество пластин
Конструкция включает от 2 до 50 пластин, что влияет на гибкость и сечение. Для обеспечения требуемой маневренности в ограниченном пространстве выбирают варианты с 2, 3 или 4 пластинами. Использование малого количества пластин при необходимости высокой гибкости сделает монтаж в труднодоступных местах невозможным.
Толщина пластин
Толщина отдельного листа металла находится в диапазоне от 0.2 до 1.0 мм. Для облегчения веса и повышения гибкости применяются пластины 0.2 мм или 0.8 мм, а для повышения жесткости — 1.0 мм. Слишком тонкие пластины могут не обеспечить требуемую механическую прочность при установке в силовых шкафах.
Высота изделия
Габаритный параметр по высоте варьируется от 2 до 12 мм. При проектировании компоновки щита учитываются значения 5 мм, 10 мм или 12 мм для обеспечения зазоров. Неправильный подбор высоты приведет к нарушению изоляционных расстояний или невозможности размещения шины в установленном корпусе.
Изоляция и ламинирование

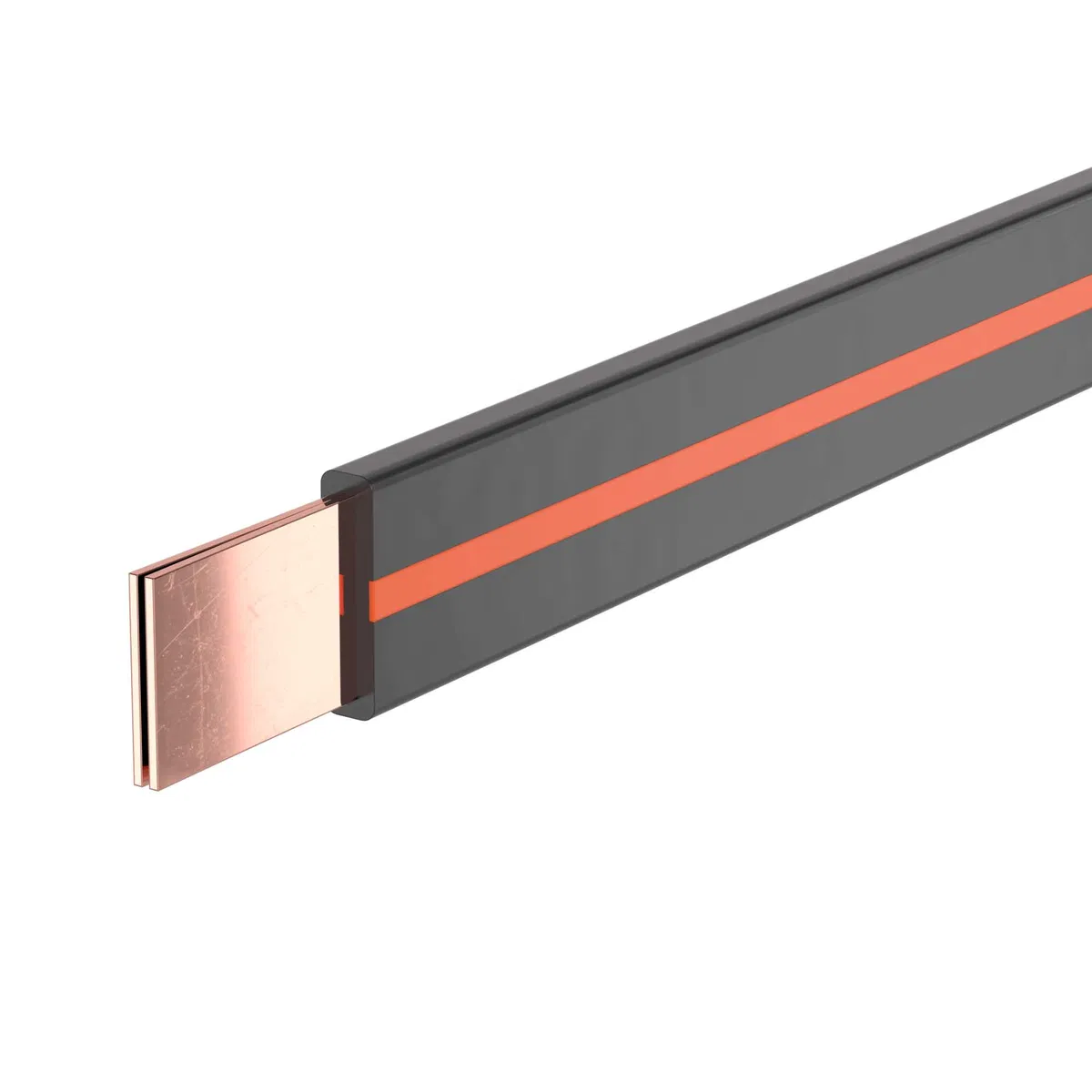

Наличие изоляции (Да или Нет) и ламинирования определяет тип монтажа. Изолированные шины применяются для предотвращения коротких замыканий между фазами в плотных сборках. Отсутствие изоляции при неверном проектировании расположения проводников приведет к пробою и аварийному отключению оборудования.
