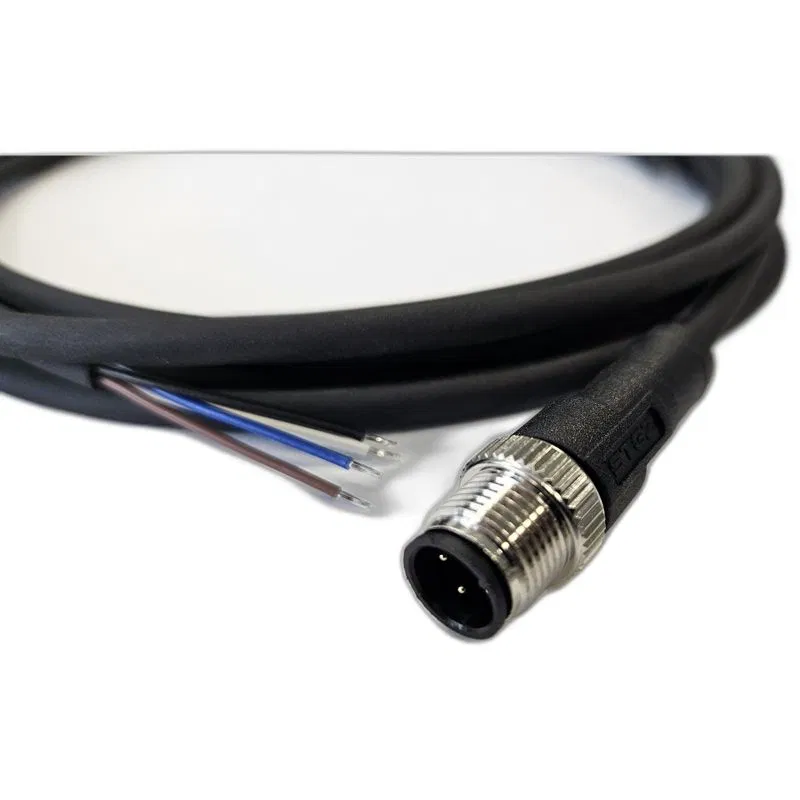

Шнур соединительный для датчика-привода

Соединительные шнуры для датчиков-приводов предназначены для передачи сигналов управления и питания между измерительными устройствами и контроллерами. Изделия представляют собой кабели с электрическими разъемами, имеющие различную конфигурацию полюсов от 3 до 8 и типы присоединения со стороны корпуса (M12, свободный конец провода) и поля (M12, M8, клапан типа A). Шнуры обеспечивают передачу данных в условиях воздействия температурных перепадов, где рабочая температура составляет от -50 до -25 °C, а монтаж возможен при температурах от -30 до -5 °C. Продукция применяется в шкафах автоматики, системах промышленной сенсорики и распределительных щитах. В отличие от жестких монолитных проводов, шнуры обладают гибкостью и готовыми разъемами, что упрощает подключение. В каталоге представлены 37 позиций от брендов Phoenix Contact и СТЭЗ. Доступны исполнения с прямолинейным или наклонным вводом кабеля, а также варианты с экранированием или без него. Параметры включают номинальное напряжение в диапазоне от 24 до 250 В, ток от 2 до 16 А и длину от 1.5 до 20 м. Оболочки из полиуретана (PUR) или поливинилхлорида (PVC) могут быть черного, серого или оранжевого цвета.

Как выбрать

Количество полюсов

Для передачи сигналов датчиков используются шнуры с количеством полюсов от 3 до 8. В каталоге представлены модели на 3 (2 шт.), 4 (20 шт.), 5 (11 шт.) и 8 (2 шт.) полюса. Несоответствие числа контактов разъема количеству жил приведет к невозможности подключения устройства или отсутствию передачи необходимых сигналов управления.

Номинальное напряжение и ток

Выбор зависит от параметров питания датчика: доступны значения напряжения от 24 до 250 В и тока от 2 до 16 А. При подборе учитывайте, что наиболее часто встречаются модели на 250 В (16 шт.) и 4 А (30 шт.). Превышение номинального тока или напряжения относительно характеристик шнура вызовет перегрев изоляции и выход оборудования из строя.

Тип электрического присоединения

Для подключения к датчику или приводу применяются разъемы M12 (18 шт.), M8 (3 шт.) или клапаны типа A (1 шт.), а со стороны корпуса — M12 (19 шт.) или свободный конец провода (6 шт.). Ошибка в выборе типа разъема сделает физическое соединение кабеля с оборудованием невозможным без использования переходников.

Длина кабеля

Расстояние между датчиком и контроллером определяет выбор длины: в наличии шнуры от 1.5 до 20 м. Основные варианты составляют 3 м (10 шт.), 1.5 м (9 шт.), 5 м (8 шт.) и 10 м (6 шт.). Слишком короткий кабель не позволит дотянуть провод до клеммной коробки, а избыточная длина создает лишние петли и увеличивает емкость цепи.

Организация ввода кабеля

Конструкция корпуса определяет направление выхода провода: прямолинейный ввод (31 шт.) или наклонный/угловой (11 шт.). При монтаже в ограниченном пространстве или в тесных шкафах наклонный тип упрощает укладку, тогда как выбор прямолинейного ввода при невозможности выпрямить кабель приведет к механическому напряжению на разъем.

Экранирование и состав оболочки

Для защиты от помех выбирайте экранированные модели (10 шт.), в то время как неэкранированные (25 шт.) подходят для чистых зон. Материал оболочки представлен полиуретаном (18 шт.) и поливинилхлоридом (2 шт.). Использование неэкранированного кабеля в зонах с сильными электромагнитными наводками вызовет ошибки в работе датчика.

Температурный режим эксплуатации

Условия работы определяют выбор температурного диапазона: от -50 до 80 градусов по нижней границе и от 80 до 90 градусов по верхней. Для низких температур подходят модели с пределом -40 град.C (18 шт.) или -50 град.C (1 шт.). Использование кабеля вне допустимого температурного диапазона приведет к растрескиванию оболочки или потере гибкости.

Состав оболочки по галогенам

Для сред с повышенными требованиями к безопасности подходят шнуры без галогенов (25 шт.), в то время как остальные (10 шт.) содержат их. В случае возгорания оболочка с галогенами выделяет токсичные продукты. Выбор кабеля с галогенами в местах с жесткими требованиями к чистоте воздуха может привести к коррозии контактов и загрязнению среды.

Частые ошибки

Несоответствие номинального тока нагрузке

При подключении потребителя с током выше 16 А к шнуру, рассчитанному на номинал 4 А, происходит критический перегрев медных жил и изоляции. Физическое разрушение полиуретановой или ПВХ оболочки ведет к короткому замыканию. Это приводит к выходу из строя датчика или привода из-за термического повреждения проводника.

Использование неэкранированного кабеля в помехах

Выбор шнура без экрана (25 позиций в каталоге) для работы в условиях сильных электромагнитных полей вызывает наводки на сигнальные линии. Электрический шум искажает полезный сигнал от датчика к контроллеру. В результате система управления работает нестабильно или выдает ложные срабатывания из-за помех.

Нарушение температурного режима монтажа

Протяжка кабеля при температуре ниже -30 °C может привести к появлению микротрещин в материале оболочки. При эксплуатации в диапазоне от -50 до -25 °C жесткая изоляция теряет эластичность и разрушается при механических вибрациях. Это нарушает герметичность соединения и ведет к попаданию влаги внутрь кабеля.

Ошибка выбора типа электрического соединения

Попытка соединить шнур с разъемом M12 (19 позиций) там, где требуется свободный конец провода (6 позиций), делает невозможным прямое подключение к клеммам. Неправильный подбор типа присоединения со стороны поля или корпуса требует использования переходников. Это увеличивает общее сопротивление цепи и снижает надежность контакта.

Превышение допустимого напряжения

Подача напряжения выше 250 В на шнур, рассчитанный на 48 В или 63 В, вызывает пробой диэлектрика. Изоляция не выдерживает электрического давления, что приводит к искрению и дуговому разряду между полюсами. В конечном итоге это уничтожает контакты разъема и может вызвать возгорание кабельной линии.

Неправильный выбор количества полюсов

Использование шнура на 3 или 4 полюса вместо требуемых 5 или 8 полюсов приводит к отсутствию необходимых сигнальных линий. При попытке совместить разъемы с разным количеством контактов физически невозможно обеспечить передачу всех данных. Это делает невозможным корректную работу многоканальных датчиков-приводов.

Игнорирование температурного предела эксплуатации

Эксплуатация кабеля при температуре выше 80 или 90 °C приводит к размягчению полиуретановой оболочки. Материал теряет свои механические свойства, что вызывает деформацию жил и нарушение геометрии разъема M12. Это влечет за собой потерю контакта и нарушение герметичности соединения.

Применение кабеля с галогенами в агрессивной среде

Использование шнуров, содержащих галогены (10 позиций в каталоге), в местах с повышенной влажностью или химическим воздействием опасно. При контакте с агрессивными веществами оболочка может разрушаться быстрее. Это приводит к утечкам тока и повреждению электроники датчика из-за химической коррозии проводников.
