Угол трубы для электропроводки

Углы трубы для электропроводки служат для изменения направления кабельных трасс в системах защитной прокладки проводников. Изделия представляют собой соединительные элементы, выполненные из пластика или металла, которые могут иметь вставную конструкцию или открытое исполнение. Они обеспечивают механическую защиту кабеля от внешних воздействий и поддерживают целостность изоляции при поворотах трассы. Данные компоненты применяются при монтаже распределительных щитов, шкафов автоматики, в серверных помещениях и при обустройстве систем уличного освещения. В отличие от прямых участков труб, углы позволяют обходить препятствия и интегрировать проводку в сложные инженерные узлы. В каталоге представлено 245 товаров брендов Промрукав, DKC, EKF и других. Доступен диапазон номинальных диаметров трубы от 15 до 63 мм, а также диаметры 16, 20, 25, 32, 40, 50 и 63 мм. По параметру степени защиты IP представлены варианты IP40, IP43 и IP64. Изделия могут быть гибкими или жесткими, иметь различные цветовые решения по RAL (диапазон от 1001 до 9005) и отличаться наличием или отсутствием раструба.

Как выбрать

Диаметр изделия

Выбор диаметра зависит от количества кабелей в трассе. В каталоге представлены изделия с диаметром от 16 до 63 мм, включая типоразмеры 16 мм (39), 20 мм (35), 25 мм (35), 32 мм (31) и 50 мм (3). Недостаточный диаметр приведет к перегреву кабеля из-за нарушения условий теплоотвода, а избыточный увеличит габариты монтажной системы.

Степень защиты IP

Для защиты от пыли и влаги используются изделия с показателями IP40 (52), IP43 (51) или IP64 (42). При монтаже на улице или в сырых помещениях использование IP40 вместо IP64 приведет к попаданию влаги внутрь системы и короткому замыканию. Выбирайте IP64 для защиты от струй воды и мелких частиц.

Материал конструкции

Для электропроводки применяются пластик (157) или металл (11). Пластиковые изделия подходят для стандартных сетей, тогда как металлические обеспечивают дополнительную механическую защиту. Использование пластика там, где требуется высокая ударопрочность, приведет к разрушению оболочки при механическом воздействии.

Цвет и маркировка RAL

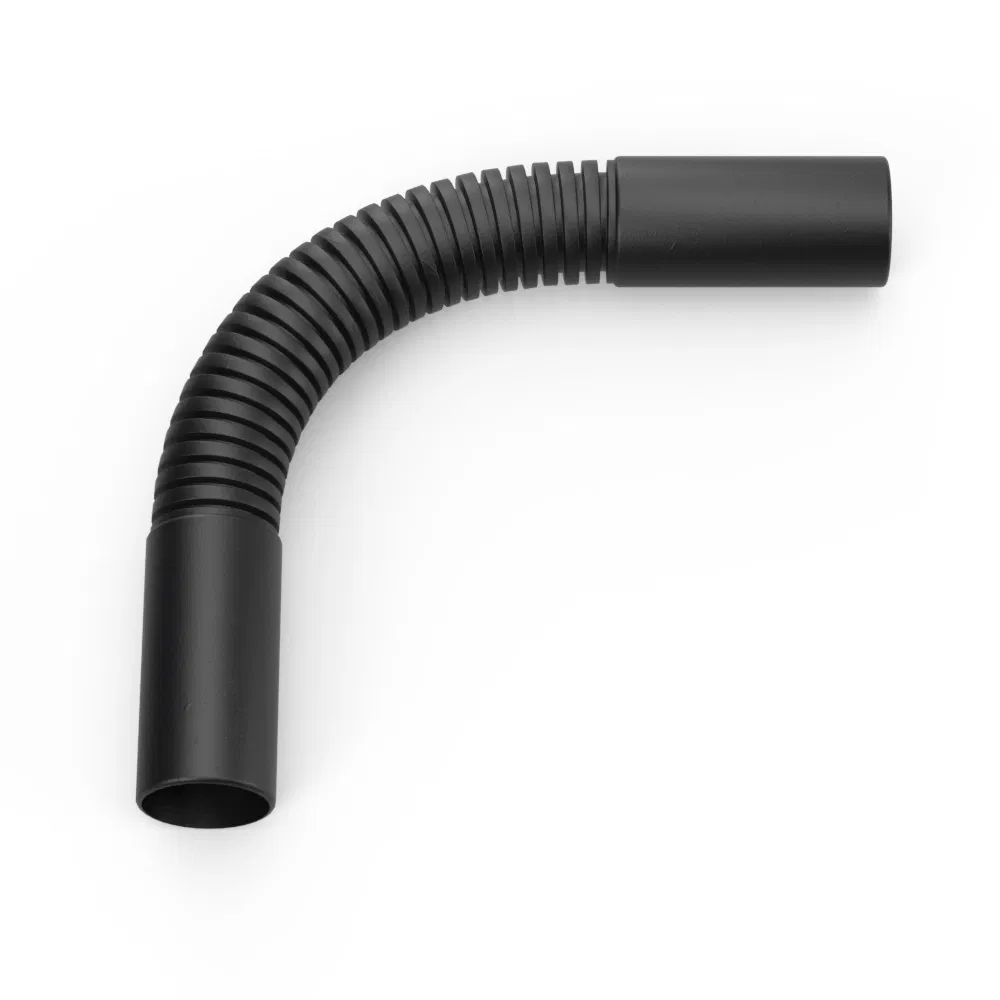

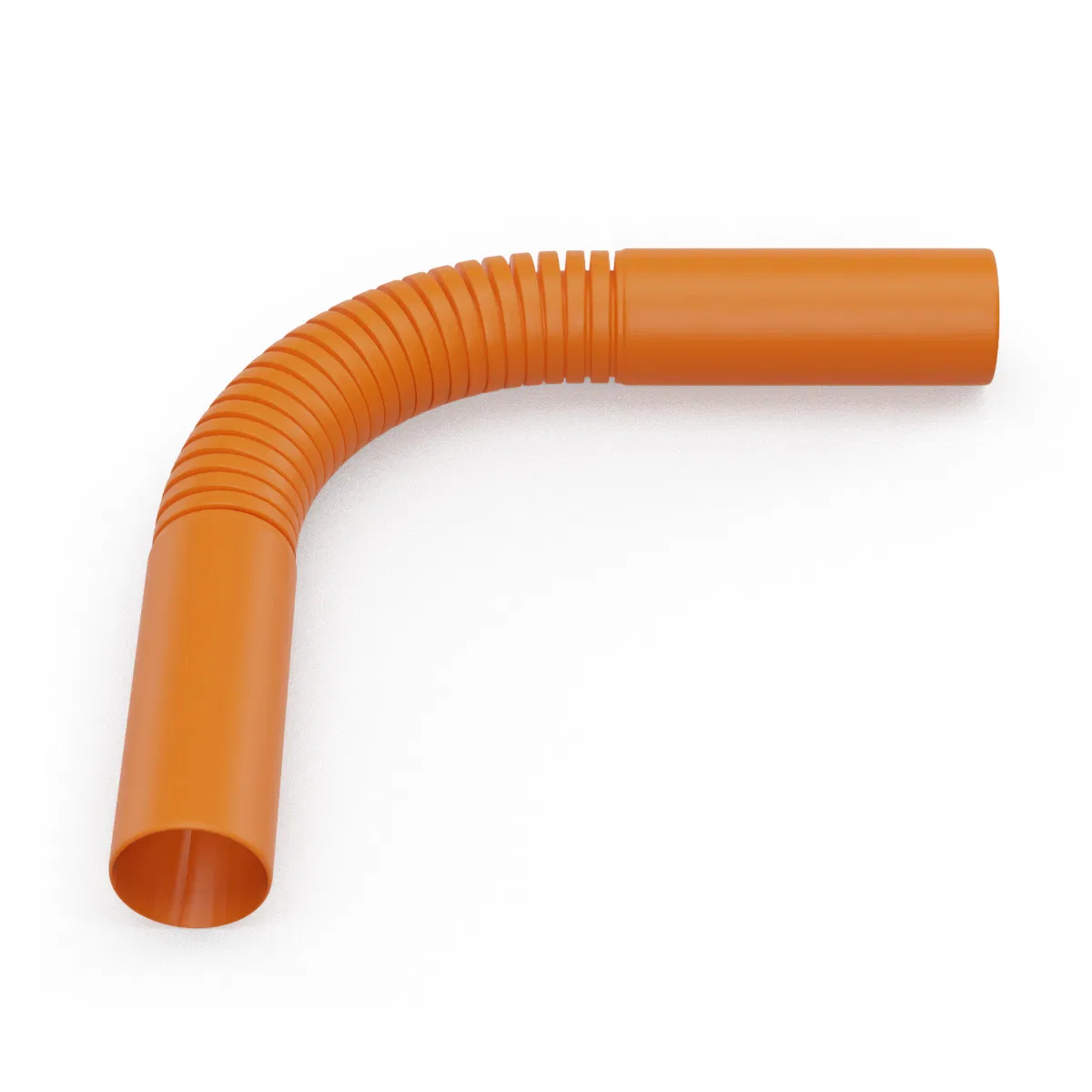

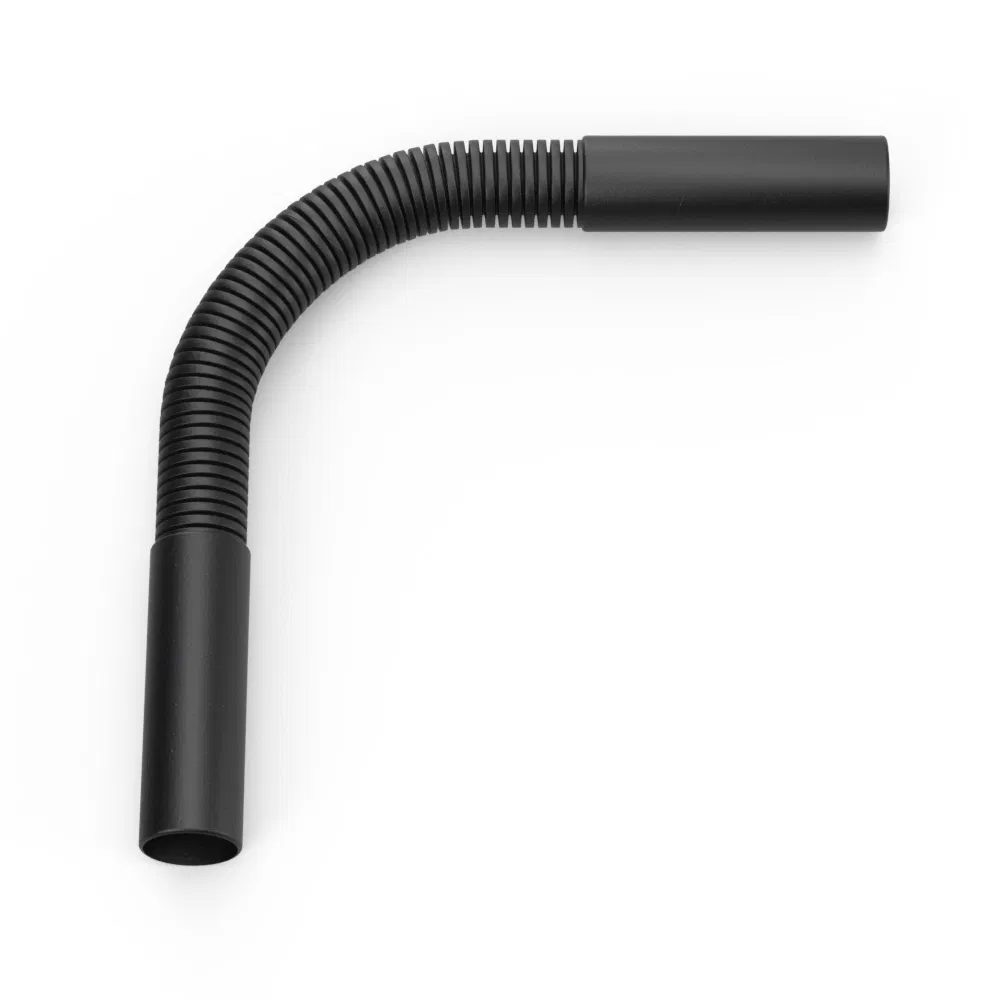

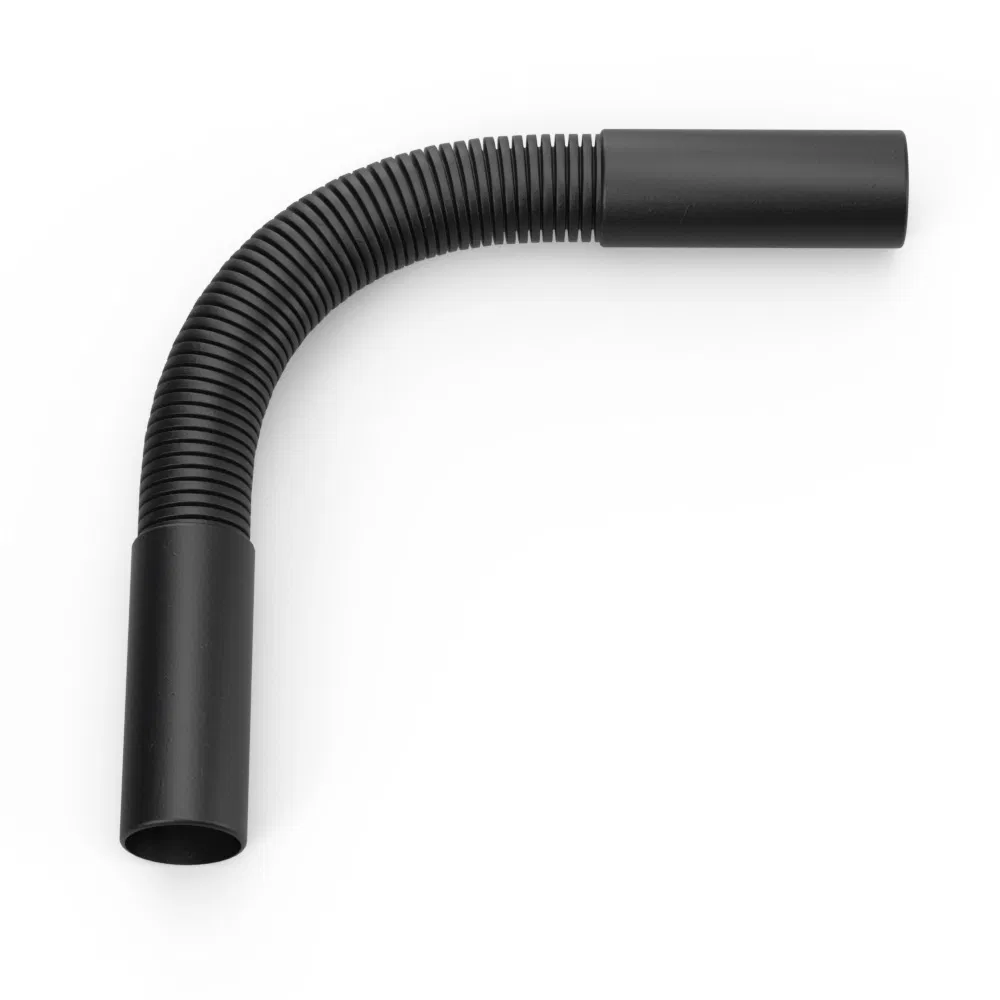

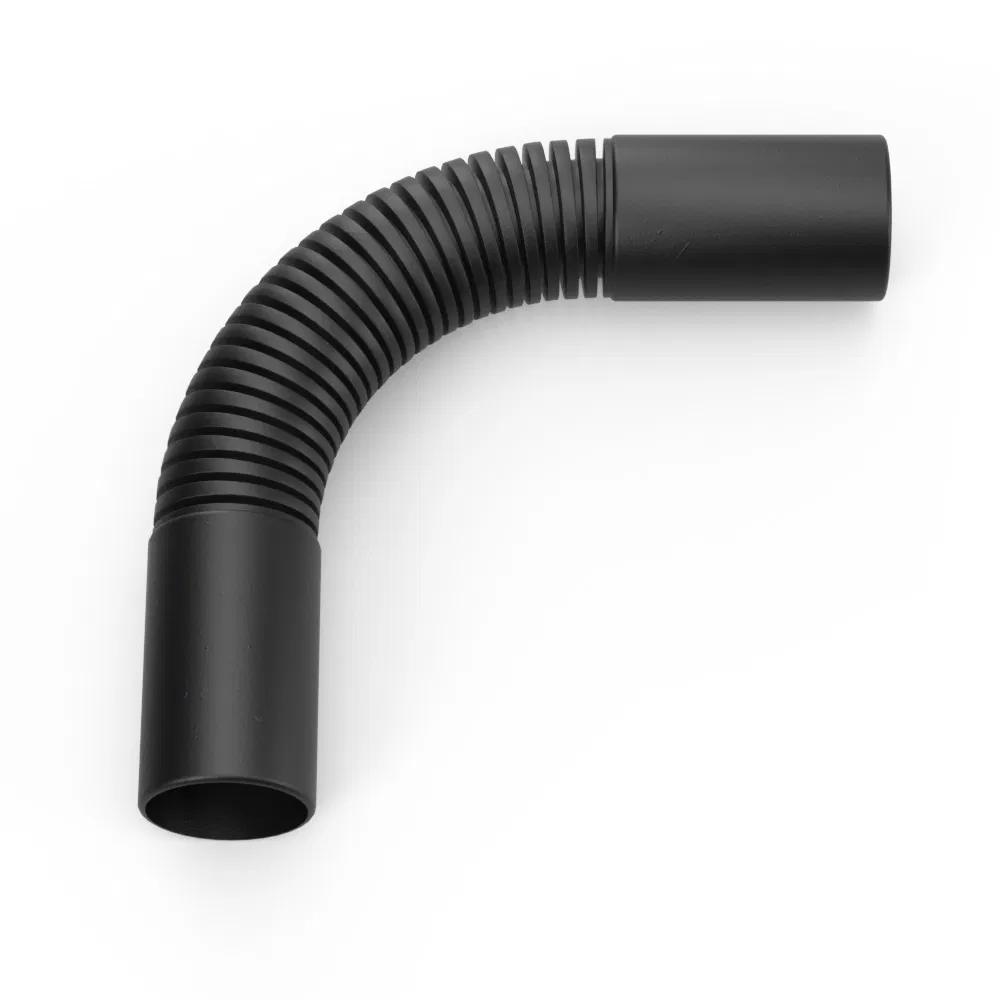

Цвет выбирается для визуальной идентификации или эстетики: серый (99), оранжевый (30), белый (26) или черный (26). Доступны значения по шкале RAL, например 7035 (40), 2003 (30) или 9005 (30). Ошибка в цвете может затруднить поиск поврежденного участка линии или нарушить визуальное единообразие открытой электроустановки.

Устойчивость к УФ-излучению

Для наружной прокладки требуются изделия со свойством true (24), для внутренних работ достаточно false (121). Если использовать изделия без защиты от ультрафиолета на фасадах зданий, пластик быстро станет хрупким и треснет. Это приведет к потере герметичности и повреждению изоляции кабеля.

Тип исполнения и гибкость

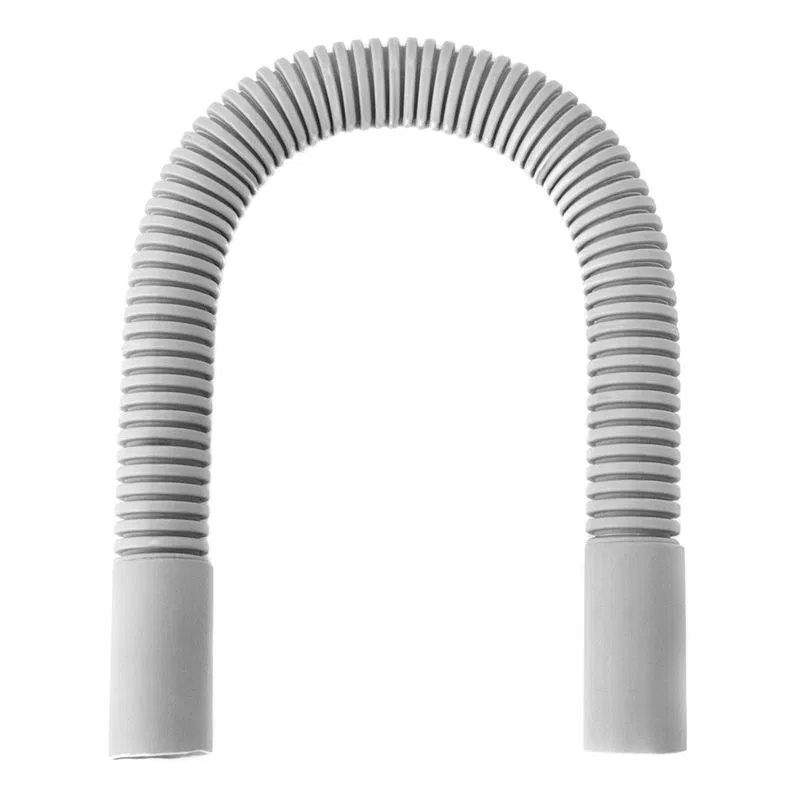

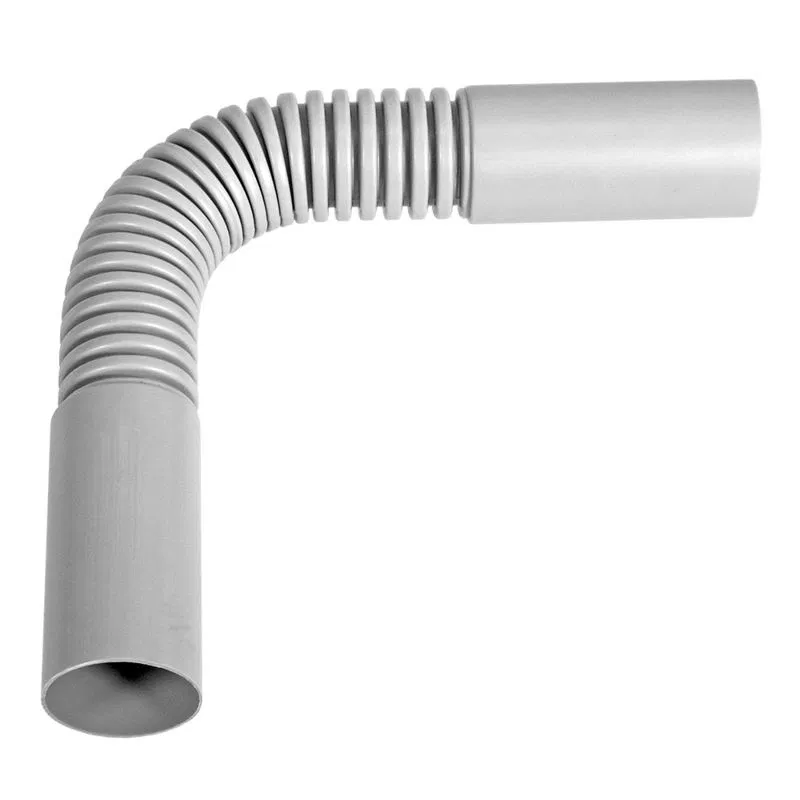

Доступны вставные (154) и открытые (8) исполнения, а также гибкие (39) и жесткие (113) варианты. Гибкие углы удобны для обхода препятствий в ограниченном пространстве, в то время как жесткие конструкции обеспечивают стабильность трассы. Неверный выбор типа исполнения сделает невозможным монтаж в узких нишах или при резких поворотах.

Состав материала

В зависимости от условий эксплуатации применяются полипропилен (39), поливинилхлорид (11), сталь (5) или алюминий (5). Полипропилен (PP) часто используется для химически стойких систем, а ПВХ (PVC) — для стандартных кабельных линий. Использование неподходящего полимера может привести к деформации угла при изменении температуры.

Наличие раструба

Для быстрого соединения труб используются изделия с раструбом (37), без него (102) требуется дополнительная фиксация. Использование углов без раструба там, где предусмотрено соединение встык, приведет к разгерметизации линии. Это создаст риск попадания пыли и влаги непосредственно на токоведущие части.

Частые ошибки

Несоответствие номинального диаметра трубы

Монтаж угла с меньшим внутренним сечением, чем диаметр кабельной линии, приводит к невозможности протаскивания проводников без повреждения изоляции. При попытке принудительного ввода кабеля в угол диаметром 16 мм вместо 25 мм возникает критическое трение и перегрев. Это разрушает оболочку кабеля, что в дальнейшем ведет к короткому замыканию.

Использование неподходящей степени защиты IP

Установка углов с классом защиты IP40 в условиях повышенной влажности или пыли нарушает герметичность системы. Попадание влаги внутрь трубы через стыки угла вызывает окисление жил и утечку тока на конструкцию. При использовании IP40 вместо IP64 в наружных сетях риск возникновения дуги и повреждения оборудования возрастает.

Игнорирование материала при УФ-воздействии

Применение пластиковых углов, не имеющих устойчивости к ультрафиолету (false), для наружных работ приводит к деградации полимера. Под воздействием солнечного излучения материал становится хрупким и трескается, теряя способность защищать кабель. Это открывает доступ к проводке осадкам и механическим повреждениям.

Ошибка выбора радиуса изгиба

Использование углов с малым радиусом изгиба, например 8 мм, для жестких многожильных кабелей создает избыточное напряжение на изгиб. Физическое растяжение меди внутри изоляции приводит к усталости металла и обрыву жил. В результате нарушается целостность цепи и падает проводимость линии.

Неправильный подбор типа исполнения

Применение открытого исполнения угла в местах, требующих вставного типа, лишает систему защиты от внешних факторов. Отсутствие герметичного соединения в месте поворота позволяет пыли и влаге проникать непосредственно к контактам. Это провоцирует коррозию и нарушение изоляционных свойств всей трассы.

Смешивание материалов разных типов

Соединение металлических углов с пластиковыми трубами без использования специальных переходников создает электрохимическую коррозию. Разность потенциалов между сталью и поливинилхлоридом (PVC) при наличии влаги разрушает элементы крепления. Это ослабляет механическую жесткость всей системы электропроводки.

Ошибки при монтаже с раструбом

Отсутствие плотной посадки угла с раструбом на трубу приводит к нарушению непрерывности защитного контура. Если соединение выполнено без учета диаметра 25 мм или 32 мм, зазор позволяет воде просачиваться вглубь магистрали. Это вызывает локальный перегрев и выход из строя оборудования в конечной точке.

Использование негибких углов в криволинейных трассах

Применение жестких углов (тип 'Нет' в характеристиках гибкости) там, где требуется плавный переход, создает точечную нагрузку на стенки трубы. Попытка согнуть жесткий элемент приводит к его раскалыванию или деформации сечения. В итоге нарушается геометрия прокладки и создаются зажимы для кабеля.
