Зажим соединительный для молниезащиты

Соединительные зажимы для молниезащиты предназначены для создания электрического контакта между элементами системы защиты от прямых ударов молнии. Конструктивно изделия представляют собой клеммы, кронштейны или зажимные колодки, выполненные из стали, нержавеющей стали (V2A), меди или алюминия. Данные компоненты обеспечивают непрерывность цепи заземления, предотвращая повреждение конструкций при прохождении разряда. Зажимы применяются при монтаже молниезащиты на кровлях зданий, фасадах и элементах уличного освещения. В отличие от стационарных шин, зажимы позволяют гибко соединять проводники различного сечения и типов. В каталоге представлено 22 позиции брендов OBO Bettermann, DKC и СИСТЕМА КМ. Доступны различные типы соединителей: фальцевальные клеммы, клеммы кровельного лотка, зажимные колодки, кронштейны, строительные зажимы и клеммные соединения. Материалы имеют покрытие из необработанной стали, горячего, электролитического или термодиффузионного цинкования, а также медное покрытие. Параметры подбираются исходя из диаметра круглых проводников в диапазоне от 2 до 12 мм и размеров зажимаемых деталей в диапазоне от 10 до 320 мм. Монтажные отверстия имеют диаметр от 8 до 10 мм.

Как выбрать

Материал изделия

Выбор материала зависит от условий эксплуатации: сталь (10 позиций) применяется для стандартных конструкций, нержавеющая сталь V2A (5 позиций) используется в агрессивных средах, медь (4 позиции) необходима для обеспечения высокой проводимости, а алюминий (2 позиции) подходит для специфических систем. Неправильный подбор металла приведет к ускоренной коррозии контактного соединения и потере электрической связи в системе молниезащиты.

Тип соединителя

Для монтажа используются различные типы: фальцевальные клеммы (6 позиций), клеммы кровельного лотка (5 позиций), зажимные колодки (3 позиции), кронштейны стоечные (2 позиции), строительные зажимы (2 позиции) и клеммные соединения (1 позиция). Ошибка в типе конструкции сделает невозможным физическое крепление проводника к элементам защиты или приведет к механической нестабильности всей линии.

Защитное покрытие поверхности

Покрытие определяет стойкость к окислению: необработанная поверхность (9 позиций), горячее цинкование (7 позиций), электролитическое цинкование (2 позиции), нержавеющая сталь AISI 304 (1 позиция), медное покрытие (1 позиция) или термодиффузионное цинкование (1 позиция). Использование покрытия, не соответствующего климатической зоне, вызовет электрохимическую коррозию и разрушение контакта под воздействием осадков.

Диаметр круглых проводников

При подборе учитывается диаметр зажимаемых проводников: доступны варианты для кабелей диаметром 8 мм (6 позиций), 10 мм (6 позиций), 12 мм (3 позиции) и 2 мм (2 позиции). Также предусмотрены зажимы для проводников диаметром 8 мм (12 позиций), 5 мм (3 позиции) и 2 мм (2 позиции). Несоответствие диаметра зажима приведет к плохому прижиму, искрению и невозможности прохождения тока молнии.

Размер зажимаемых деталей

Параметр определяет габариты элементов, которые входят в зажим: доступны размеры 25 мм (4 позиции), 10 мм (4 позиции), 40 мм (3 позиции), 12 мм (2 позиции), 22 мм (2 позиции), а также 280 мм (1 позиция) и 320 мм (1 позиция). Общий диапазон составляет от 10 до 320 мм. Если размер детали превысит возможности зажима, соединение не будет зафиксировано, что нарушит целостность контура.

Размер зажимаемых деталей с

Для специфических соединений используются зажимы с параметром «с»: 10 мм (3 позиции), 25 мм (2 позиции), 12 мм (2 позиции), 15 мм (2 позиции), 200 мм (2 позиции), 22 мм (2 позиции) и 0 мм (1 позиция). Диапазон варьируется от 10 до 200 мм. Неверный выбор этого параметра сделает невозможным плотное прилегание поверхностей деталей, что критично для обеспечения низкого переходного сопротивления.

Монтажное отверстие

Для установки зажима в конструкцию подбирается диаметр отверстия: доступны варианты 8 мм (3 позиции) и 10 мм (2 позиции). Диапазон составляет от 8 до 10 мм. Если диаметр отверстия будет меньше диаметра крепежного элемента, монтаж станет невозможным, а слишком большое отверстие приведет к люфту и ослаблению всей системы молниезащиты.

Идентификация по URL

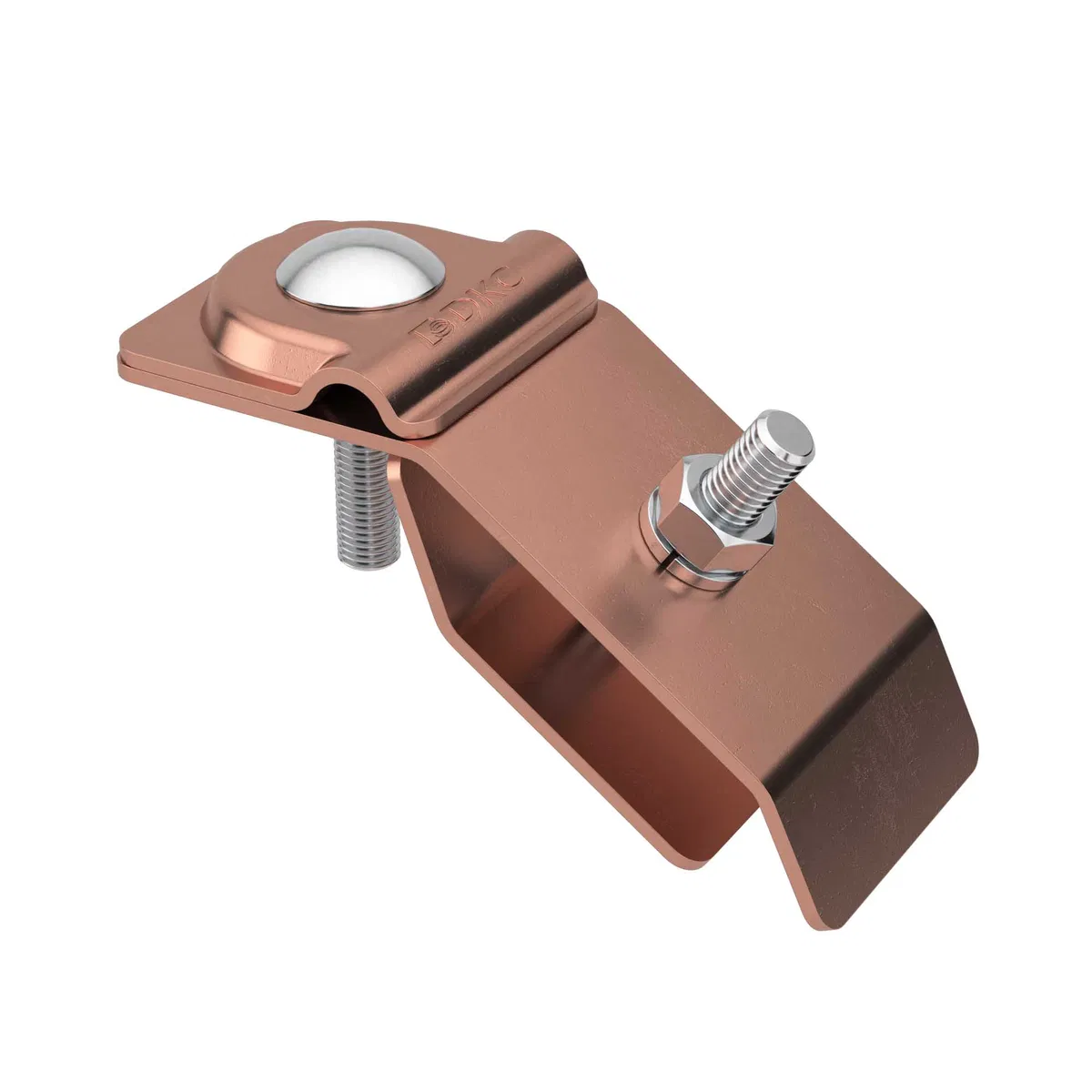

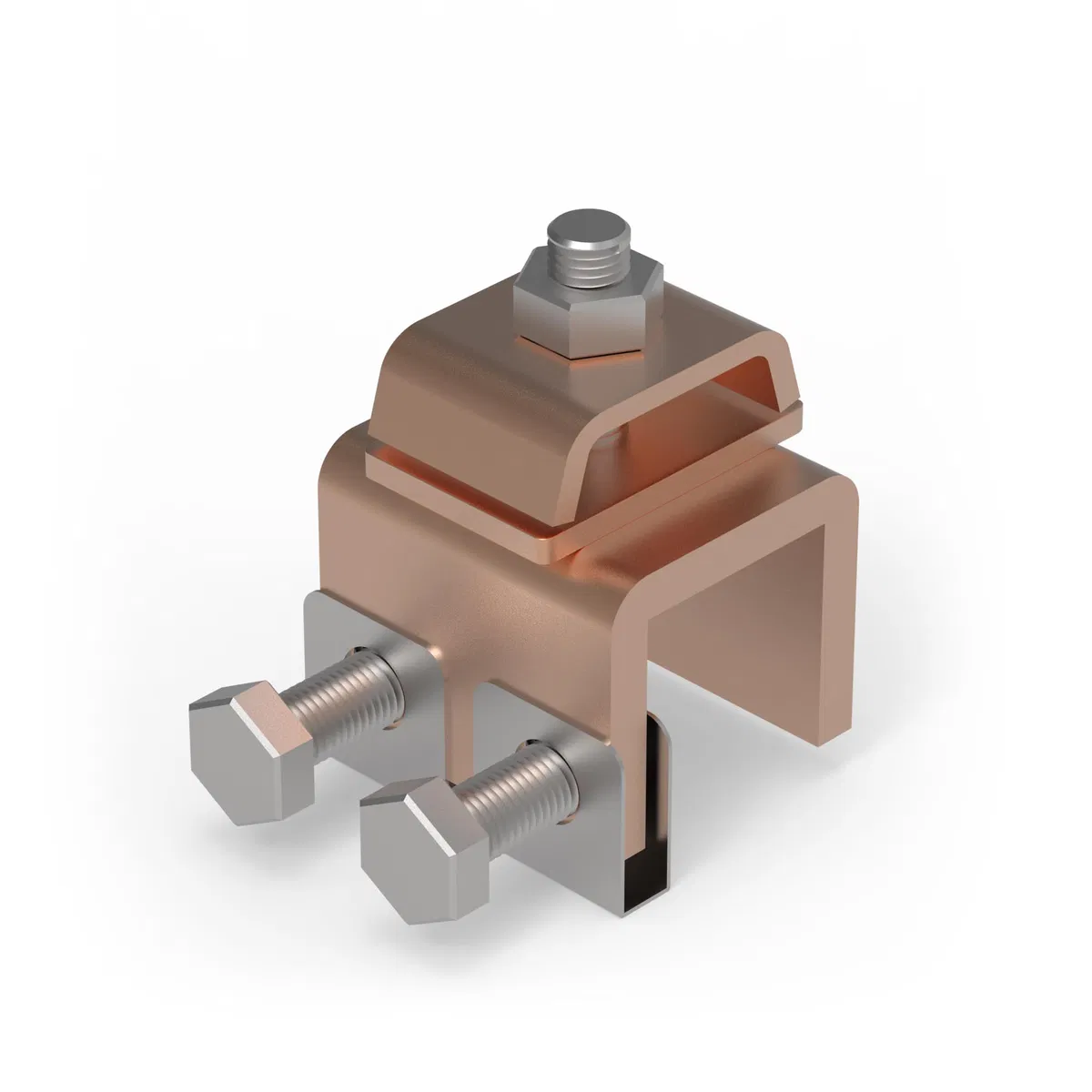

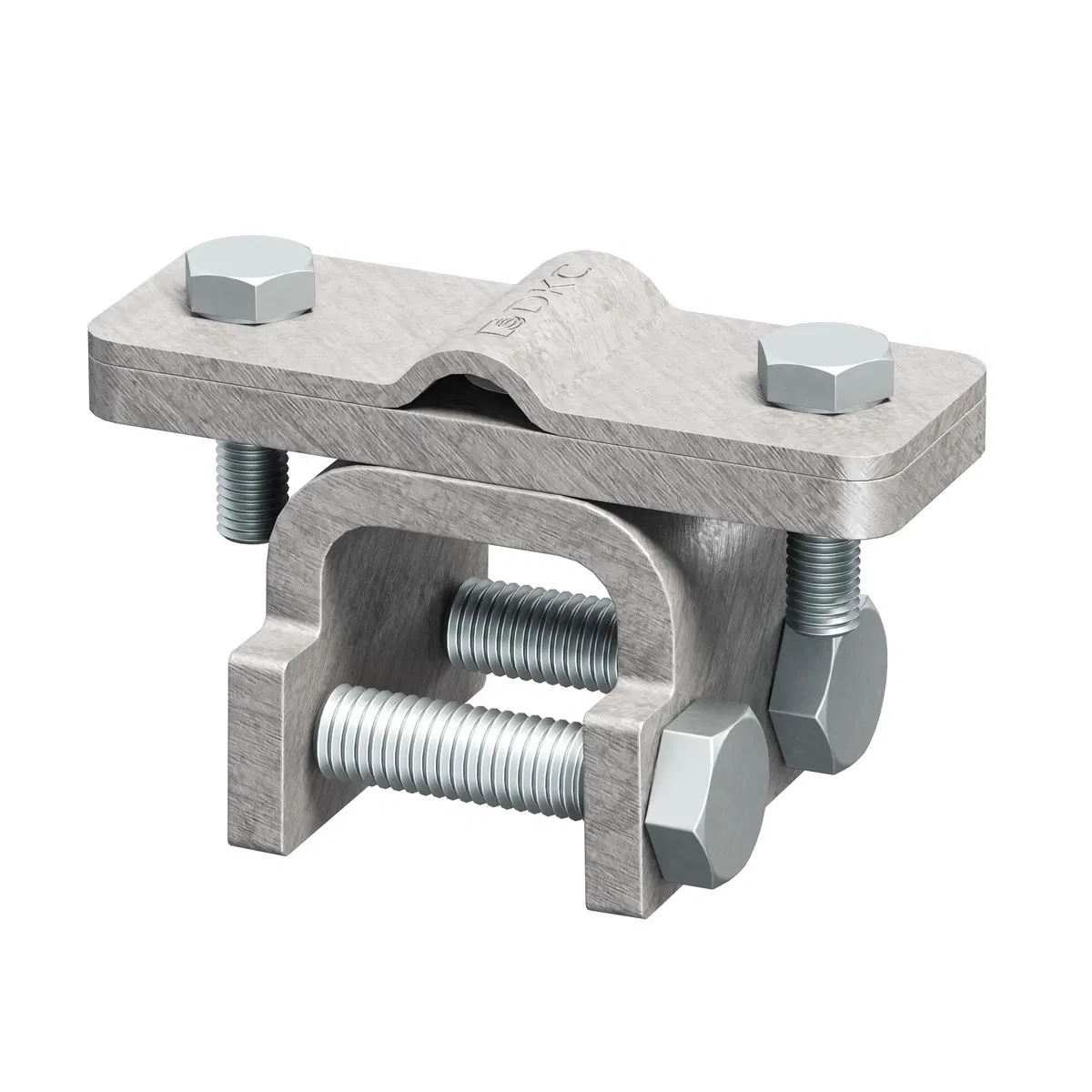

В каталоге представлены 6 позиций с уникальными ссылками, включая фальцевые зажимы увеличенного размера (2 позиции) и арматурные зажимы (2 позиции). Данные ссылки позволяют точно идентифицировать специфические изделия, такие как держатели для водостоков (2 позиции). Ошибка в идентификации модели приведет к закупке изделия, которое не обеспечит требуемую механическую фиксацию на объекте.

Частые ошибки

Использование несовместимых материалов зажимов

При монтаже соединителя из стали (10 позиций) с медными проводниками возникает гальваническая пара. В результате электрохимической коррозии контактное сопротивление растет, что препятствует эффективному отводу тока молнии. Это приводит к локальному перегреву и разрушению узла молниезащиты.

Несоответствие диаметра зажима диаметру проводника

Выбор зажима, предназначенного для проводников диаметром 8 мм (6 позиций) или 10 мм (6 позиций), при использовании более тонких жил приводит к плохому прижиму. Площадь фактического контакта снижается, что вызывает искрение и термическое повреждение металла. В итоге электрическая цепь молниезащиты перестает выполнять защитную функцию.

Применение зажима с малым диаметром отверстия

Монтаж через отверстие 8 мм (3 позиции) при использовании крепежа большего размера невозможен без деформации корпуса. Принудительное расширение зажима нарушает его конструктивную целостность и геометрию. Это ослабляет механическую фиксацию и снижает устойчивость системы к ветровым нагрузкам.

Игнорирование типа защитного покрытия

Использование необработанной стали (9 позиций) в условиях высокой влажности без дополнительной изоляции ведет к быстрой деградации металла. Окисление поверхности увеличивает переходное сопротивление в месте соединения. Это делает систему молниезащиты неработоспособной в критический момент прохождения разряда.

Ошибка подбора типа соединителя

Использование фальцевальной клеммы (6 позиций) вместо клеммного соединения (1 позиция) на участках с высокой вибрацией приводит к ослаблению зажима. Механическое смещение элементов нарушает плотность прилегания поверхностей. В результате возникают зоны повышенного сопротивления, способные вызвать возгорание.

Превышение диапазона зажимаемых деталей

Попытка зажать деталь размером более 320 мм при использовании зажимов с ограниченным диапазоном приводит к деформации корпуса. Механическое напряжение в материале зажима (сталь или алюминий) вызывает микротрещины. Это лишает соединение способности выдерживать электродинамические удары тока.

Неправильный выбор материала под среду

Применение алюминиевых зажимов (2 позиции) в местах с агрессивным воздействием солей или влаги приводит к образованию диэлектрической пленки оксида. Слой оксида препятствует прохождению тока молнии к заземлителю. Это создает риск пробоя тока через другие элементы конструкции.

Несоответствие зажима типу проводника

Использование зажимов, рассчитанных на проводники диаметром от 2 до 12 мм, с массивными шинами приводит к невозможности создания плотного контакта. Недостаточный прижим вызывает нагрев в точке контакта. Это ведет к разрушению зажима и потере электрической непрерывности контура молниезащиты.
