IEK

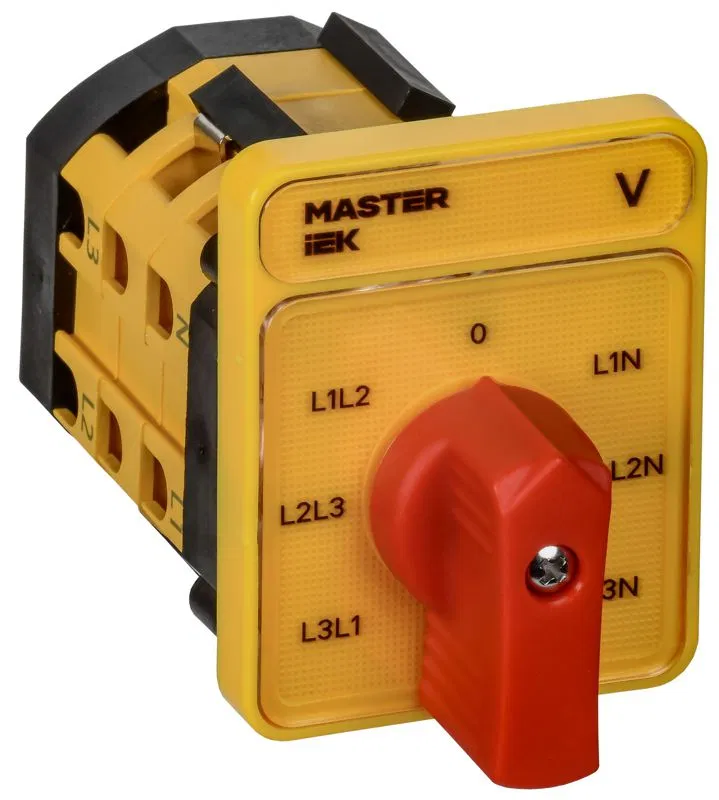

Переключатель кулачковый стандартная рукоятка 10А схема 66 IEK MI-CS10-010-066
SKU: MI-CS10-010-066
ETIM: EC002611
1 241 ₽
Вернём 12 ₽ баллами
Аналоги по характеристикам
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Исполнение в качестве вспомогательного/ремонтного выключателя
Да
Исполнение в качестве главного выключателя
Да
Количество вспомогательных замыкающих контактов
0
Количество вспомогательных размыкающих контактов
0
Количество положений переключателя
7
Количество полюсов
2
Комплектное устройство в корпусе
Нет
Конструктивное исполнение
Встраиваемое устройство
Максимальное номинальное рабочее напряжение Ue переменного тока AC
690 В
Мех износостойкость
0,3
Модульное исполнение
Да
Номер электрической схемы
66
Номин импульсное выдерживаемое напряжение
4
Номин мощность при AC-2 230 В
2
Номин мощность при AC-2 400 В
3
Номин мощность при AC-23 230 В
3
Номин мощность при AC-23 400 В
5
Номин мощность при AC-3 230 В
1
Номин мощность при AC-3 400 В
2
Номин мощность при AC-4 230 В
0,37
Номин мощность при AC-4 400 В
0,55
Номин раб напряжение AC контактов
230; 400; 690
Номин раб напряжение DC контактов
24; 48; 110; 220
Номин рабочий ток Ie при АС-2 230 В
5,5
Номин рабочий ток Ie при АС-2 400 В
5,5
Номин рабочий ток Ie при АС-21 АС-22 230 В
10
Номин рабочий ток Ie при АС-21 АС-22 400 В
10
Номин рабочий ток Ie при АС-23 230 В
7,5
Номин рабочий ток Ie при АС-23 400 В
6,5
Номин рабочий ток Ie при АС-3 230 В
1,75
Номин рабочий ток Ie при АС-3 400 В
1,75
Номин рабочий ток Ie при АС-4 230 В
2
Номин рабочий ток Ie при АС-4 400 В
2
Номин тепловой ток Ith
10
Номин условный ток короткого замыкания Icn
3
Номинальная способность к присоединению
2,5
Номинальное напряжение
690 В
Номинальное напряжение изоляции Ui
690 В
Номинальное напряжение постоянного тока с
24; 48; 110; 220 В
Номинальный ток длительной нагрузки Iu
10.0 А

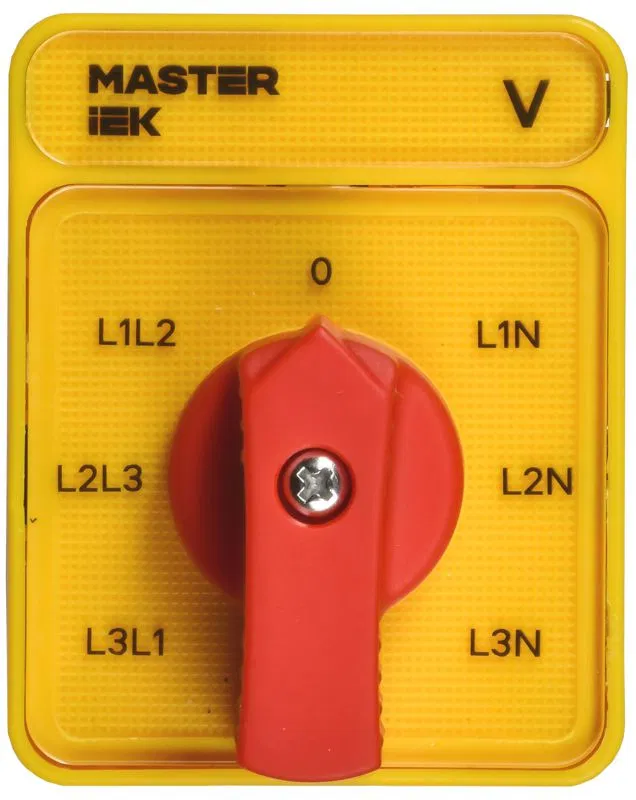

Обозначение положений
Uab-Ubc-Uca-0-UaN-UbN-UcN
Подходит для закрепления на лицевой панели
Да
Подходит для монтажа на основании
Нет
Подходит для промежуточного монтажа
Да
Подходит для распределительного щита
Нет
Размер передней панели
48х66 мм
С блоком управления
Нет
С возвратом в нулевое положение
Нет
С нулевым положением
Да
Сечение многопроволочного гибкого проводника с
1,5…4 кв.мм
Степень защиты (IP) лицевой стороны
IP40
Степень защиты - IP в оболочке
IP40
Степень защиты - IP сторона контактов
IP00
Степень защиты IP
IP20
Температура эксплуатации с
-5…40 град.C
Тип выключателя
Многоступенчатый переключатель
Тип выключателя
Многоступенчатый переключатель
Тип изделия/компонента
Кулачковый переключатель
Тип конструкции
Открытое
Тип присоединения главной электрической цепи
Винтовое соединение
Тип элемента управления
Короткая поворотная ручка (узкий хват)
Ток предохранителя qG
12
Фиксация положения переключателя
Да
Функция переключения
Многоступенчатый переключатель
Цвет
Черный
Цвет
Черный
Электр износостойкость
0,0015
