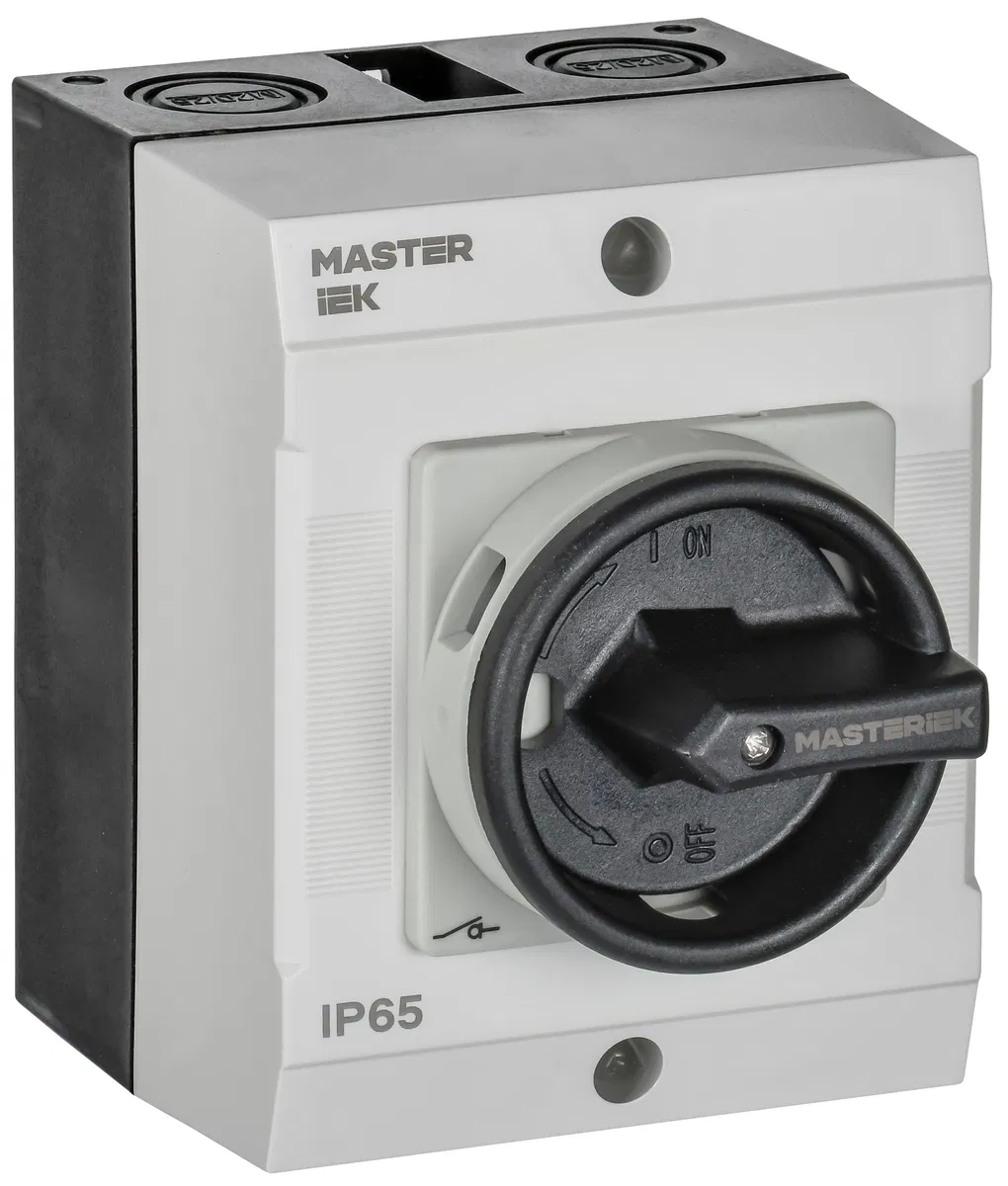

Переключатель кулачковый в боксе закрытая рукоятка 10А схема 54 MI-CS21-010-054 IEK
Артикул: MI-CS21-010-054
ETIM: EC002611
3350 ₽
Прайс-лист (с НДС):
3120 ₽
МРЦ (с НДС):
2746 ₽
Предзаказ
Описание отсутствует
| Исполнение в качестве вспомогательного/ремонтного выключателя | Да |
| Исполнение в качестве главного выключателя | |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Количество положений переключателя | 2 |
| Количество полюсов | 1 |
| Комплектное устройство в корпусе | Да |
| Конструктивное исполнение | Устройство наруж. монтажа |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 В |
| Мех износостойкость | 0,3 |
| Модульное исполнение | |
| Номер электрической схемы | 54 |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин мощность при AC-2 230 В | 2 |
| Номин мощность при AC-2 400 В | 3 |
| Номин мощность при AC-23 230 В | 3 |
| Номин мощность при AC-23 400 В | 5 |
| Номин мощность при AC-3 230 В | 1 |
| Номин мощность при AC-3 400 В | 2 |
| Номин мощность при AC-4 230 В | 0,37 |
| Номин мощность при AC-4 400 В | 0,55 |
| Номин раб напряжение AC контактов | 230; 400; 690 |
| Номин раб напряжение DC контактов | 24; 48; 110; 220 |
| Номин рабочий ток Ie при АС-2 230 В | 5,5 |
| Номин рабочий ток Ie при АС-2 400 В | 5,5 |
| Номин рабочий ток Ie при АС-21 АС-22 230 В | 10 |
| Номин рабочий ток Ie при АС-21 АС-22 400 В | 10 |
| Номин рабочий ток Ie при АС-23 230 В | 7,5 |
| Номин рабочий ток Ie при АС-23 400 В | 6,5 |
| Номин рабочий ток Ie при АС-3 230 В | 1,75 |
| Номин рабочий ток Ie при АС-3 400 В | 1,75 |
| Номин рабочий ток Ie при АС-4 230 В | 2 |
| Номин рабочий ток Ie при АС-4 400 В | 2 |
| Номин тепловой ток Ith | 10 |
| Номин условный ток короткого замыкания Icn | 3 |
| Номинальная способность к присоединению | 2,5 |
| Номинальное напряжение | 690 В |
| Номинальное напряжение изоляции Ui | В |
| Номинальное напряжение постоянного тока с | 24; 48; 110; 220 В |
| Номинальный ток длительной нагрузки Iu | 10 А |
| Обозначение положений | 1-2 |
| Подходит для закрепления на лицевой панели | Нет |
| Подходит для монтажа на основании | Нет |
| Подходит для промежуточного монтажа | Да |
| Подходит для распределительного щита | Нет |
| Размер передней панели | Прочее |
| С блоком управления | |
| С возвратом в нулевое положение | Нет |
| С нулевым положением | Нет |
| Сечение многопроволочного гибкого проводника с | 1,5…4 кв.мм |
| Степень защиты (IP) лицевой стороны | IP65 |
| Степень защиты - IP в оболочке | IP65 |
| Степень защиты - IP сторона контактов | IP00 |
| Степень защиты IP | IP65 |
| Температура эксплуатации с | -5…40 град.C |
| Тип выключателя | Многоступенчатый переключатель |
| Тип изделия/компонента | Кулачковый переключатель |
| Тип конструкции | В корпусе |
| Тип присоединения главной электрической цепи | Винтовое соединение |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Ток предохранителя qG | 12 |
| Фиксация положения переключателя | Да |
| Функция переключения | Многоступенчатый переключатель |
| Цвет | Черный |
| Электр износостойкость | 0,0015 |
