Как выбрать
Метрический размер резьбы
Выбор диаметра резьбы осуществляется исходя из требуемой нагрузки на крепежное соединение, где доступны значения 5, 6, 8, 10 и 12 мм. Использование слишком тонкой резьбы, например 5 мм вместо 10 мм, приведет к срезанию стержня при затяжке или под нагрузкой. Несоответствие диаметра резьбы отверстию в монтажной детали сделает невозможным фиксацию элементов системы.
Длина болта
Параметр определяет глубину захода в профиль или шину, доступные значения составляют от 14 до 70 мм. При подборе длины 14 мм для глубоких пазов или массивных конструкций болт не обеспечит достаточного зацепления, что вызовет самопроизвольное раскручивание. Недостаточная длина при монтаже к толстостенным элементам приведет к потере несущей способности соединения.

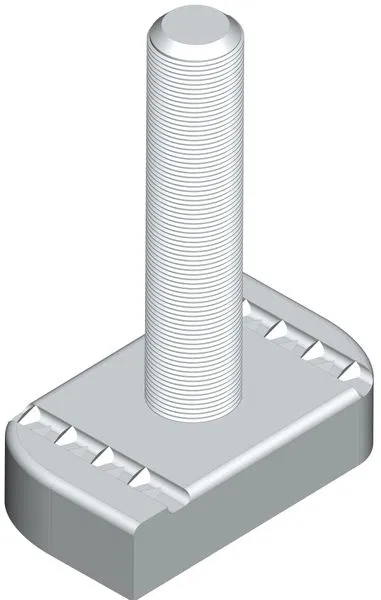

Ширина головки
Ширина Т-образной головки варьируется в диапазоне от 8 до 38 мм и определяет площадь контакта с монтажной рейкой. Малая ширина головки 8 мм или 10 мм может не обеспечить устойчивость в широком пазу профиля, вызывая перекос крепежа. При подборе слишком широкой головки 38 мм возможны сложности с установкой в узкие элементы конструкций.
Материал изделия
Для различных условий эксплуатации применяются сталь, нержавеющая сталь или прочие материалы. Использование обычной стали в условиях повышенной влажности приведет к коррозии и разрушению резьбового соединения. Выбор нержавеющей стали необходим для предотвращения окисления в агрессивных средах, иначе болт заклинит в профиле.
Защитное покрытие поверхности
Тип покрытия включает гальваническое/электролит. цинковое покрытие, горячее цинкование или необработанную поверхность. При отсутствии защитного слоя, такого как гальваническая оцинковка, стальной болт быстро подвергнется коррозии. Неправильный выбор покрытия для уличных работ приведет к потере прочности крепежа из-за сквозной коррозии металла.
Вид материала
Спецификация материала включает сталь, нержавеющую сталь марки V4A и другие варианты. Применение стандартной стали вместо нержавеющей стали V4A в химически активных зонах приведет к быстрой деградации крепежа. Ошибка в выборе марки материала сделает невозможным соблюдение проектных требований к коррозионной стойкости узла.
Применение для монтажной рейки
Параметр указывает на совместимость с монтажными рейками и шинами (Да или Нет). Использование болта без возможности фиксации в рейке сделает невозможным монтаж кабельных лотков или кронштейнов. При выборе модели, не предназначенной для шин, крепеж не сможет зафиксироваться в пазу, что приведет к обрушению всей системы.
Соответствие резьбы и длины
Комбинация резьбы (от 5 до 12 мм) и длины (от 14 до 70 мм) должна соответствовать толщине зажимаемого элемента. Если выбрать болт с резьбой 6 мм и длиной 14 мм для тяжелой шины, соединение будет нестабильным. Неверное сочетание параметров приведет к невозможности затяжки или к тому, что болт будет вырываться из посадочного места.
