Элемент передний светового индикатора

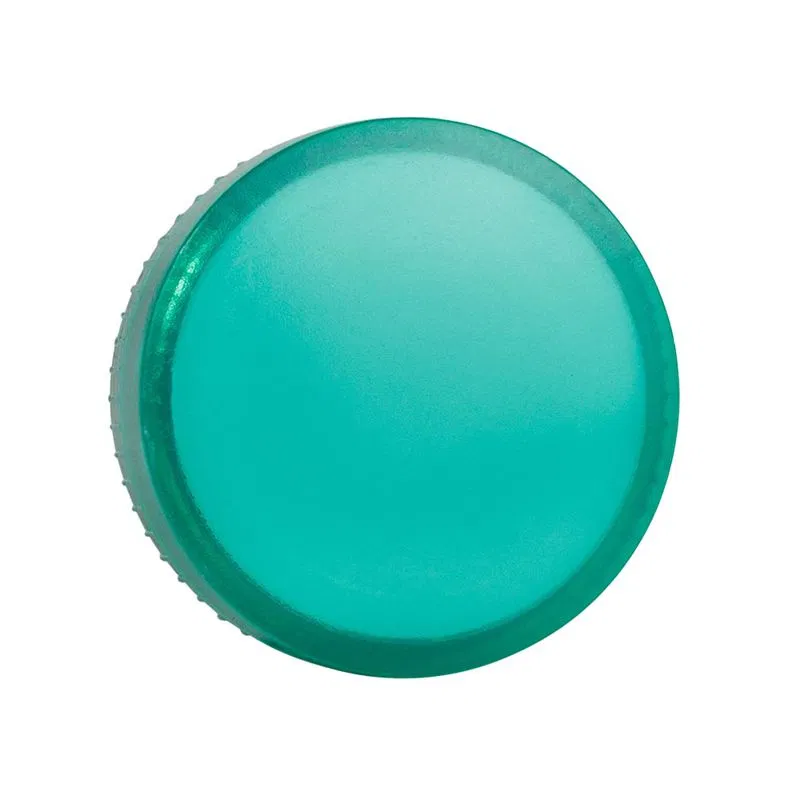

Элемент передний светового индикатора является составной частью светосигнальных устройств, предназначенной для визуальной индикации состояния электрических цепей и режимов работы оборудования. Изделие представляет собой оптический блок с линзой, который устанавливается в монтажное отверстие панели управления. Конструкция обеспечивает визуальный контроль параметров работы, защищая оператора от необходимости прямого контакта с токоведущими частями при мониторинге сигналов. Данные компоненты применяются при сборке распределительных щитов, шкафов автоматики и панелей управления промышленными установками. В отличие от цельных светосигнальных модулей, передний элемент позволяет гибко подбирать оптическую часть под конкретные задачи индикации. В каталоге представлено 34 позиции брендов EMAS, КЭАЗ, Legrand и Эра. Доступны исполнения с диаметром отверстия в диапазоне от 22 до 22.3 мм и высотой наружной части от 22 до 22.3 мм. Выбор типоразмеров включает варианты с количеством встроенных световых известителей 0 или 1. Степень защиты лицевой стороны варьируется от IP20 до IP66. Материал переднего кольца представлен металлом или пластиком, а цвет линзы включает красный, синий, желтый, зеленый и белый цвета.

Как выбрать

Диаметр монтажного отверстия

Для установки требуется выбор диаметра в диапазоне от 22 до 22.3 мм. В каталоге представлены модели под отверстие 22.3 мм (8 позиций) и 22 мм (3 позиции). Несоответствие диаметра приведет к невозможности монтажа в панель или появлению зазора, через который внутрь щита будет проникать пыль и влага.

Степень защиты лицевой стороны

Выбор степени защиты IP зависит от условий эксплуатации: IP65 (8 позиций), IP66 (2 позиции) или IP20 (1 позиция). При установке индикатора с IP20 в условиях повышенной влажности или запыленности произойдет короткое замыкание или коррозия контактов. Для защиты от струй воды выбирайте значения IP65 или IP66.

Цвет световой линзы

Цветовая индикация служит для визуального обозначения режимов работы: Красный (3), Синий (3), Желтый (2), Зеленый (2) или Белый (1). Ошибка в выборе цвета может привести к неправильной интерпретации состояния оборудования оператором, например, когда красный цвет вместо зеленого будет ошибочно воспринят как сигнал аварии или готовности.

Наличие встроенного известителя

Параметр определяет наличие функции звукового оповещения: 1 встроенный известитель (9 позиций) или 0 (2 позиции). Если для системы сигнализации требуется звуковой сигнал, а выбран элемент без известителя, визуального контроля может быть недостаточно для своевременной реакции персонала на изменение режима работы установки.

Материал переднего кольца

Конструкция включает кольцо из Металла (5 позиций) или Пластика (4 позиции). Металлические элементы применяются в условиях механических нагрузок, тогда как пластик используется в менее агрессивных средах. Использование пластика там, где требуется высокая механическая прочность, приведет к разрушению корпуса индикатора при ударе.

Высота наружной части

Габариты корпуса варьируются в диапазоне от 22 до 22.3 мм, где наиболее часто встречаются значения 22.3 мм (8 позиций) и 22 мм (1 позиция). Неверный расчет высоты при плотной компоновке элементов на панели приведет к невозможности установки соседних компонентов или к выступу индикатора за пределы монтажной плоскости.

Частые ошибки

Несоответствие диаметра отверстия в панели

Монтажник выбирает элемент под стандартное отверстие 22 мм, в то время как требуемый диаметр составляет 22.3 мм (8 позиций в каталоге). При попытке установки индикатора с большим диаметром в меньшее отверстие возникает избыточное механическое напряжение на корпус. Это приводит к невозможности затянуть крепежную гайку и нарушению герметичности соединения.

Использование IP20 в условиях влажности

При проектировании щитов с высокой степенью агрессивности среды выбирается элемент с защитой IP20 (1 позиция в каталоге) вместо IP65 или IP66. Отсутствие защиты от струй воды и пыли приводит к попаданию влаги на внутренние контакты светового известителя. В результате происходит короткое замыкание или коррозия токоведущих частей индикатора.

Ошибка выбора материала переднего кольца

При монтаже в агрессивных средах или на вибронагруженных щитах вместо металла выбирается пластик (4 позиции в каталоге). Пластиковые элементы могут деформироваться под воздействием температурных перепадов или механических нагрузок. Это вызывает перекос линзы и потерю светового потока, что делает индикацию нечитаемой для персонала.

Игнорирование наличия встроенного известителя

Проектировщик заказывает индикатор без встроенного светового известителя (2 позиции в каталога), забывая о необходимости дополнительного звукового сигнала. В случае аварийного срабатывания визуальный сигнал может быть не замечен в шумном цеху. Это приводит к задержке реакции оператора на критическое состояние оборудования.

Неправильный подбор цвета линзы

Выбор цвета линзы, например, синего или желтого, вместо стандартного красного для сигналов аварии нарушает логику управления. Ошибочная идентификация состояния системы приводит к неверным действиям персонала при возникновении неисправности. Визуальная путаница между цветами линз снижает скорость реагирования на сигналы.

Несоответствие высоты наружной части

При ограниченном пространстве между панелью и дверцей щита выбирается элемент с высотой 22.3 мм (8 позиций в каталоге) вместо 22 мм. Избыточный выступ корпуса мешает плотному закрытию дверцы шкафа или упирается в другие компоненты. Это приводит к механическому повреждению линзы или невозможности герметизации всего корпуса.
