Гайка скользящая

Гайка скользящая

Гайка скользящая предназначена для фиксации элементов подвеса в профильных системах. Изделие представляет собой крепежный элемент, который может поставляться в исполнении с пружиной или без неё. Конструкция обеспечивает перемещение крепежа вдоль направляющей, что позволяет регулировать положение нагрузки. Покрытие поверхности включает гальванически/электролитически оцинкованное, термодиффузионное цинкование, горячее цинковое покрытие и цинкование по Сендзимиру (Sz). В отличие от стандартных закладных гаек, скользящий тип позволяет изменять положение точки крепления без демонтажа всей системы. Данные изделия применяются при монтаже кабельных лотков, систем освещения, в шкафах автоматики, серверных и распределительных щитах. В ассортименте представлены бренды DKC, Промрукав, СИСТЕМА КМ, IEK и EKF. Доступен диапазон метрического размера резьбы от 6 до 12. Материалами служат сталь и нержавеющая сталь. Тип резьбы — метрическая. Температурные режимы эксплуатации включают диапазоны -40...100 град.C и -60...300 град.C.

Товаров: 99
Промокод FIRST — кэшбэк ×3 на первый заказ: 3% баллами с первых 50 000 ₽

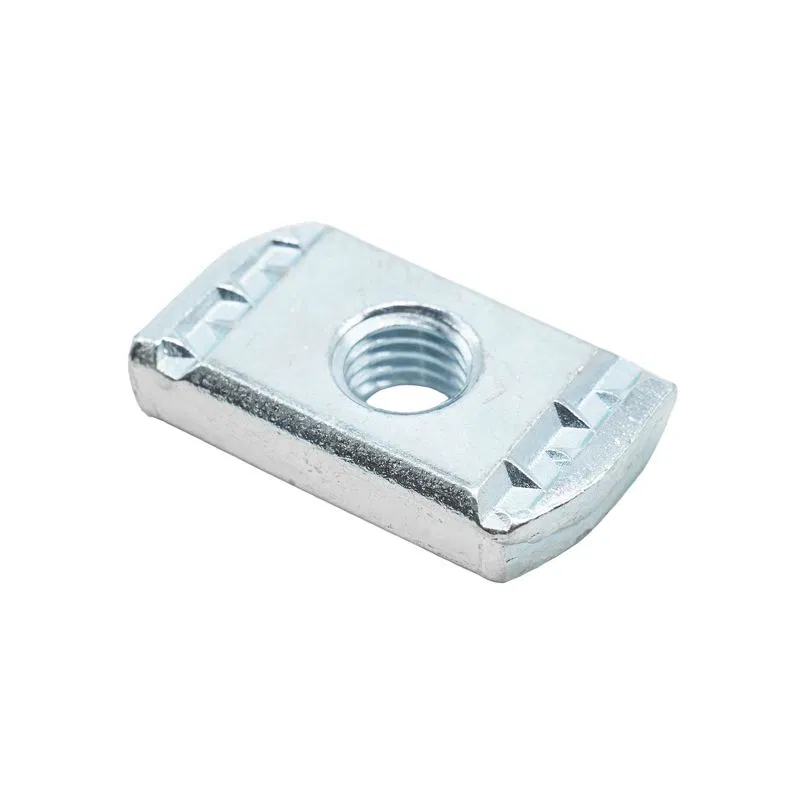

Гайка для подвешивания профиля М10х40 CM141000 DKC
75 ₽/шт
+1% баллами
DKC Гайка для подвешивания профиля М10х40 CM141000 DKC
SKU: CM141000
Гайка для подвешивания профиля М8х40 CM140800 DKC
66 ₽/шт
+1% баллами
DKC Гайка для подвешивания профиля М8х40 CM140800 DKC
SKU: CM140800
Гайка закладная М6 CM230600 DKC
18 ₽/шт
+1% баллами
DKC Гайка закладная М6 CM230600 DKC
SKU: CM230600

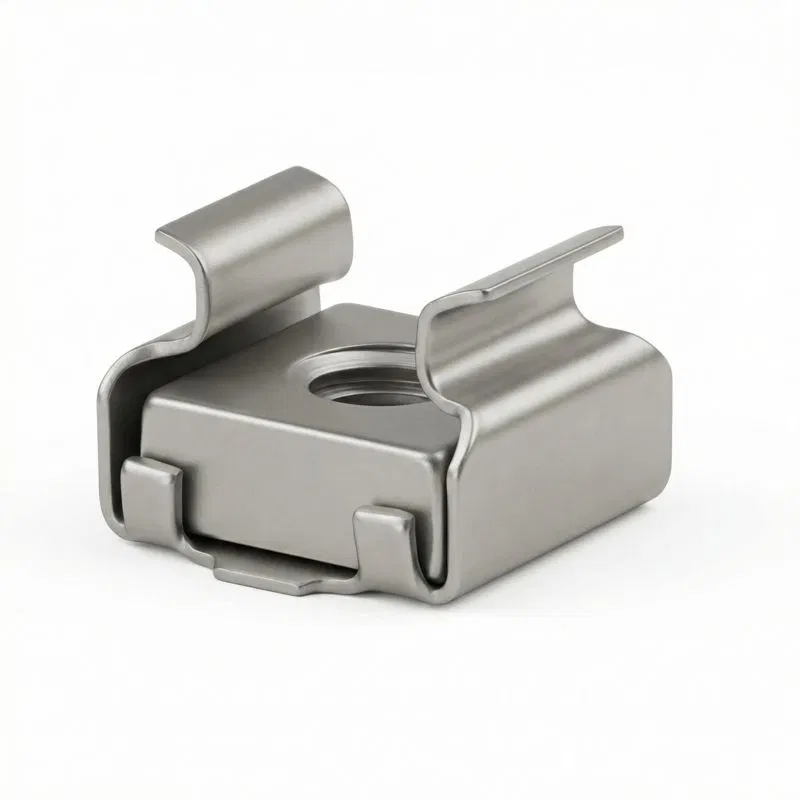

Гайка закладная М8 CM230800 DKC
24 ₽/шт
+1% баллами
DKC Гайка закладная М8 CM230800 DKC
SKU: CM230800
STRUT-гайка М10 HDZ EKF stgM10-HDZ
102 ₽/шт
+1 ₽ баллами
EKF STRUT-гайка М10 HDZ EKF stgM10-HDZ
SKU: stgM10-HDZ
STRUT-гайка М12 HDZ EKF stgM12-HDZ
107 ₽/шт
+1 ₽ баллами
EKF STRUT-гайка М12 HDZ EKF stgM12-HDZ
SKU: stgM12-HDZ
STRUT-гайка М6 HDZ EKF stgM6-HDZ
88 ₽/шт
+1% баллами
EKF STRUT-гайка М6 HDZ EKF stgM6-HDZ
SKU: stgM6-HDZ
STRUT-гайка М8 HDZ EKF stgM8-HDZ
94 ₽/шт
+1% баллами
EKF STRUT-гайка М8 HDZ EKF stgM8-HDZ
SKU: stgM8-HDZ
STRUT-гайка с конусной пружиной М12 IEK CMZ13-SGH-12
115 ₽/шт
+1 ₽ баллами
IEK STRUT-гайка с конусной пружиной М12 IEK CMZ13-SGH-12
SKU: CMZ13-SGH-12
STRUT-гайка с конусной пружиной М6 IEK CMZ13-SGH-06
62 ₽/шт
+1% баллами
IEK STRUT-гайка с конусной пружиной М6 IEK CMZ13-SGH-06
SKU: CMZ13-SGH-06
STRUT-гайка с конусной пружиной М8 IEK CMZ13-SGH-08
80 ₽/шт
+1% баллами
IEK STRUT-гайка с конусной пружиной М8 IEK CMZ13-SGH-08
SKU: CMZ13-SGH-08
Цена по запросу
ABB Triline Гайка скользящая М12 уп 10 шт
SKU: ZX661P10
Цена по запросу
ABB Triline Гайка скользящая М5 уп 10 шт
SKU: ZX662P10

Как выбрать

Метрический размер резьбы
Для монтажа легких подвесных систем используются изделия с резьбой 6 мм, для средних нагрузок подходят варианты 8 мм и 10 мм, а для тяжелых конструкций применяется резьба 12 мм. При выборе меньшего диаметра резьбы произойдет деформация винта или самопроизвольное откручивание крепежа под нагрузкой. Несоответствие размера приведет к невозможности фиксации элементов профиля.
Материал изделия
Сталь применяется в сухих помещениях, а нержавеющая сталь используется в условиях повышенной влажности или агрессивных сред. При использовании обычной стали в условиях высокой влажности начнется коррозия, что приведет к разрушению соединения. Выбор нержавеющей стали необходим для сохранения целостности узла крепления в условиях конденсата.
Защитное покрытие поверхности
Для защиты от коррозии применяются гальванически/электролитически оцинкованные покрытия, цинкование по Сендзимиру (Sz), горячее цинкование или термодиффузионное цинкование. В условиях агрессивной среды тонкое гальваническое покрытие быстро разрушится, вызывая ржавчину. Горячее цинковое покрытие обеспечивает более глубокую защиту металла от окисления.
Наличие пружины
Варианты с пружиной обеспечивают саморегулирующееся прижатие к профилю, а модели без пружины фиксируются жестко. Если при монтаже динамических нагрузок использовать гайку без пружины, может возникнуть люфт или ослабление зажима. Пружинный механизм компенсирует вибрации и температурные расширения элементов конструкции.
Тип резьбы
В категории представлены метрические резьбы (M...), метрическая (-ая) и метрическая резьба. При попытке совместить несовместимые типы резьбовых соединений произойдет срыв профиля или заклинивание крепежного элемента. Правильное определение типа резьбы критично для обеспечения плотной посадки болта в гайке.
Температурный диапазон эксплуатации
Доступны режимы работы в температурных границах -40...100 град.C и -60...300 град.C. Использование гайки с нижним пределом -40 град.C в условиях экстремального холода приведет к хрупкости металла и разрушению крепежа. Для высокотемпературных узлов требуется выбор диапазона до 300 град.C.
Бренд производителя
В линейке представлены изделия брендов DKC, Промрукав, СИСТЕМА КМ, IEK, EKF и OBO Bettermann. Выбор конкретного производителя должен основываться на технических требованиях проекта к совместимости с профильными системами. Использование компонентов сторонних производителей без проверки совместимости может привести к невозможности монтажа.

Частые ошибки

Несоответствие материала окружающей среде
Применение стальных гаек в условиях высокой влажности без защитного покрытия приводит к быстрой коррозии резьбового соединения. Если вместо нержавеющей стали использовать обычную сталь, продукты окисления заклинивают гайку в профиле. Это делает невозможным последующую регулировку высоты подвеса конструкции.
Использование неподходящего размера резьбы
Попытка установить гайку с метрическим размером резьбы 6 мм в профиль, рассчитанный на резьбу 8 или 10 мм, приводит к люфту. Несоответствие номиналов вызывает проскальзывание гайки при затяжке крепежного элемента. В результате нагрузка распределяется неравномерно, что ведет к деформации направляющего профиля.
Игнорирование температурного диапазона эксплуатации
Монтаж гаек в системах с температурным режимом от -60 до 300 град.C при использовании изделий, рассчитанных на -40...100 град.C, вызывает разрушение металла. При экстремальном нагреве происходит термическое расширение материалов, что приводит к потере зацепления резьбы. Это влечет за собой обрушение подвесного оборудования.
Ошибки при выборе типа покрытия
Применение гаек с гальваническим покрытием в агрессивных средах вместо изделий с горячим цинковым покрытием снижает стойкость к коррозии. Тонкий слой цинка разрушается быстрее, обнажая стальную основу под воздействием влаги. Это приводит к потере несущей способности узла крепления и ослаблению всей системы.
Монтаж без учета наличия пружины
Использование скользящей гайки без пружины там, где требуется постоянное натяжение, лишает систему возможности саморегулировки. При вибрациях или температурных колебаниях гайка смещается по профилю, ослабляя соединение. В итоге крепеж теряет фиксацию, что создает риск падения подвесных элементов.
Неправильный тип резьбового соединения
Применение гаек с неметрической резьбой в системах, спроектированных под метрический стандарт, вызывает повреждение витков. Нарушение геометрии резьбы при попытке закручивания приводит к задирам металла. Это делает невозможным плотную посадку болта и нарушает расчетную прочность узла.
Перетяжка гайки в профиле
Приложение избыточного крутящего момента к скользящей гайке вызывает деформацию полок профиля, в который она вставлена. Металл профиля растягивается, из-за чего гайка перестает плотно прилегать к стенкам. Это приводит к невозможности точного позиционирования оборудования по высоте.
