Как выбрать
Чем отличаются типы измерительных реле
пороги Umin/Umax, асимметрия фаз, перекос нуля. Защищает чувствительную нагрузку: серверы, медоборудование, приводы.
Измерительные реле
Измерительные реле — раздел реле-аналоговых преобразователей для систем автоматизации и защиты: реле напряжения (контролирует превышение/понижение Uн, асимметрию фаз — защищает потребителя от плохого качества сети); реле мощности (по активной/реактивной составляющей, для защиты от перегрузки); реле направления мощности (для защиты от обратного тока генерации в распределительной сети); реле давления и дифференциального давления (для защиты насосов, компрессоров, систем вентиляции); реле синхронизации (для параллельной работы генератора с сетью); сумеречный выключатель (включает освещение по уровню освещённости в люксах). Применяется в автоматике РУ, шкафах ОВК, котельных, генераторных, защите электроприёмников. Все реле — DIN-реечные с программируемыми уставками или потенциометрами настройки.
измеряет активную/реактивную мощность нагрузки. Срабатывает при превышении установленного порога. Применяется для защиты от перегрузки на вводе и для сигнализации об избыточном потреблении.
определяет направление тока (генерация vs потребление). Важно для систем с генератором/инвертором — защищает от обратной отдачи в сеть при пропадании внешнего питания.
для насосных систем (включение по падению давления, отключение по превышению). Рабочие диапазоны 0,1–60 бар, точность ±5%.
измеряет перепад между двумя точками. Применяется в фильтрах вентиляции (когда фильтр забит — растёт ΔP) и в водяных контурах (контроль расхода через напор).
контроль фазового угла, частоты, амплитуды двух источников перед параллельным подключением. Обязательно для генераторных установок и резервного питания.
фотодатчик с релейным выходом. Включает уличное освещение в темноте, выключает на рассвете. Уставка освещённости 5–80 лк.
Часто задаваемые вопросы
Зачем реле напряжения в квартире? +
Защищает дорогую технику (телевизоры, холодильники, серверы) от перенапряжений и пониженного напряжения. При отклонении более ±15% от 230 В отключает нагрузку. Реле дешевле сжигаемой техники в 100+ раз.
Когда нужно реле направления мощности? +
В системах с инвертором (солнечная электростанция) или генератором, подключаемых параллельно с сетью. Если сеть пропадает, инвертор должен немедленно отключиться от сети — иначе он будет питать соседей, и при включении сети возникнет КЗ. Реле направления мощности (anti-islanding) выявляет такой режим.
Как настроить реле давления для насоса? +
Pmin (включение) = рабочее давление − гистерезис (1–2 бар). Pmax (отключение) = рабочее давление + 0,5–1 бар над максимально нужным. Например, для гидроаккумулятора: Pmin = 1,5 бар, Pmax = 3,0 бар. Время задержки 5–15 секунд для предотвращения частых пусков.

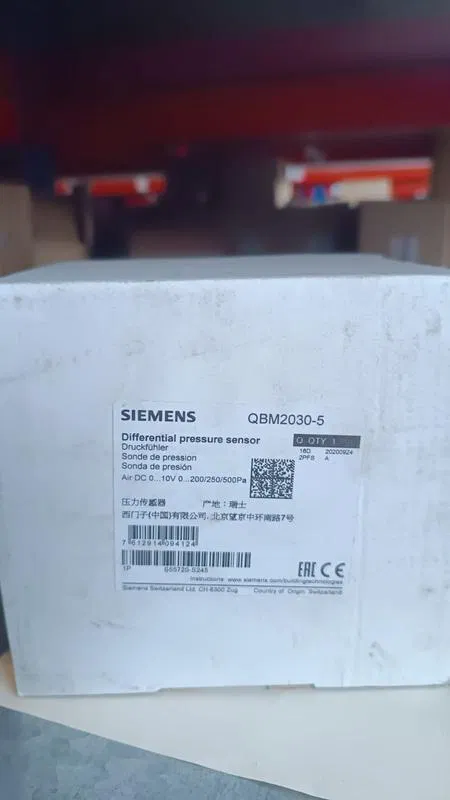

Что измеряет реле дифференциального давления в вентиляции? +
Перепад давления до и после фильтра. Чистый фильтр — 50–100 Па, забитый — 200+ Па. Когда ΔP превышает порог, реле сигнализирует «заменить фильтр». Включается в систему диспетчеризации здания.
Какой сумеречный выключатель для дачи? +
Простой механический с резистивным фотодатчиком и регулировкой уставки (5–80 лк) — 500–2000 ₽. Можно включить уличное освещение мощностью до 16 А (3,5 кВт). Для систем умного дома лучше интегрированные через WiFi/Zigbee — управление по таймеру + календарю + датчику освещённости.
