Хомут кабельный (стяжка)

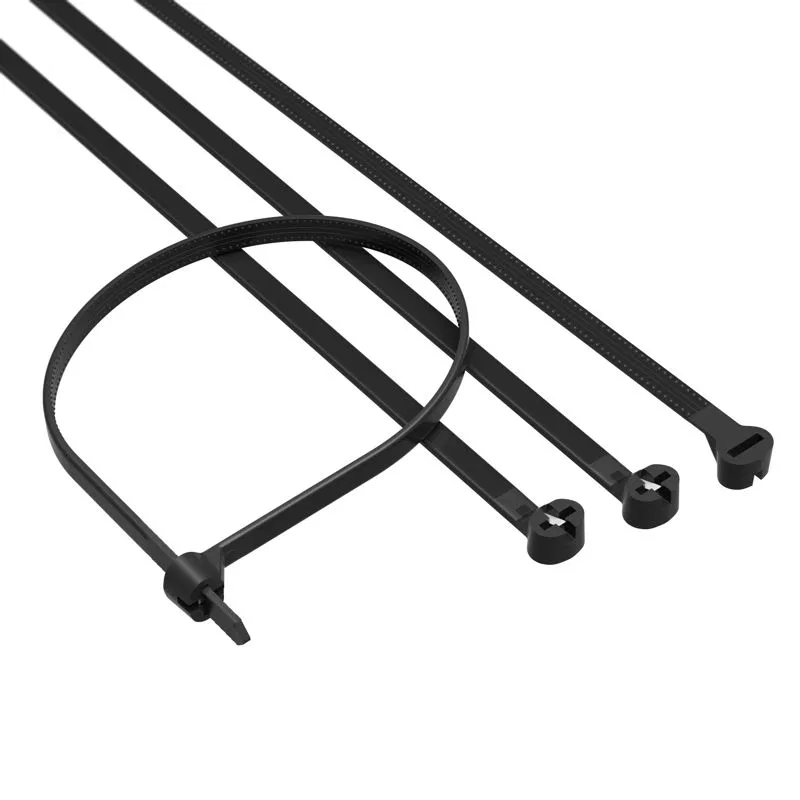

Кабельные стяжки предназначены для фиксации и упорядочивания кабельных линий, обеспечивая их компактное размещение. Изделия состоят из гибкой ленты с замком, который может иметь пластиковый носик, шариковый замок или щелевую сетку. Хомуты предотвращают механическое смещение проводов и защищают их от повреждений при эксплуатации. Применение охватывает монтаж в распределительных щитах, шкафах автоматики, серверных стойках, а также при обустройстве систем уличного освещения. В отличие от жестких металлических креплений, стяжки обеспечивают более гибкую фиксацию без риска повреждения изоляции при изгибе. В каталоге представлено 423 позиции продукции брендов Эра, Rexant, TOKOV ELECTRIC, JazzWay и NAVIGATOR. Доступны варианты из пластика, нейлона и полиамида PA, включая изделия из нержавеющей стали. Исполнения делятся на модели с внутренним или внешним зубчатым зацеплением. Ширина ленты варьируется в диапазоне от 2.5 до 15 мм, а толщина полосы составляет от 1 до 8 мм. Максимальный диаметр фиксируемого пучка достигает 390 мм. Для различных условий эксплуатации предусмотрены изделия с устойчивостью к ультрафиолету и температурными режимами от -80 до 538 градусов по Цельсию.

Как выбрать

Материал и вид состава

Для стандартного монтажа используются изделия из пластика (265 позиций) или нейлона (28 позиций). При работе с агрессивными средами или в условиях повышенных нагрузок применяют полиамид PA (23 позиции) или нержавеющую сталь (19 позиций). Ошибка в выборе материала приведет к разрушению стяжки под воздействием химикатов или механическому напряжению.

Ширина ленты

Выбор ширины зависит от толщины кабеля: наиболее часто встречаются варианты 3.6 мм (116 позиций), 4.8 мм (101 позиция) и 2.5 мм (75 позиций). Доступен диапазон от 2.5 до 15 мм. Слишком узкая лента не обеспечит необходимого усилия притяжения, а избыточная ширина сделает монтаж громоздким и невозможным в узких кабель-каналах.

Рабочая температура

Для эксплуатации в условиях низких температур выбирают модели с показателем от -40 °C (145 позиций) до -80 °C (12 позиций). Верхний температурный предел варьируется в диапазоне от 40 до 538 °C. Несоответствие температурного режима приведет к хрупкости пластика на морозе или его размягчению и потере фиксации при нагреве оборудования.

Максимальный диаметр пучка

При подборе учитывается объем связываемых проводов: доступны варианты для пучков диаметром 50 мм (83 позиции), 80 мм (27 позиций) или 35 мм (22 позиции). Существует диапазон от 11 до 390 мм. Использование слишком короткой стяжки не позволит замкнуть замок вокруг толстого жгута, а слишком длинная будет избыточно выступать за пределы пучка.

Устойчивость к ультрафиолету

Для наружных работ и монтажа на фасадах зданий требуются изделия с пометкой «Да» (251 позиция). Для внутренних систем подходят варианты без защиты (101 позиция). При использовании моделей без УФ-защиты на открытом солнце пластик быстро деградирует, теряет прочность и рассыпается под воздействием солнечного излучения.

Толщина полосы

Параметр определяет жесткость стяжки: в каталоге представлены значения 1 мм (52 позиции), 1.15 мм (34 позиции) и 1.3 мм (25 позиций). Доступен диапазон от 1 до 8 мм. Неправильный подбор толщины приведет к тому, что тонкая лента может перерезать изоляцию кабеля при затягивании, а слишком толстая будет неудобна при плотном монтаже.

Тип зажима и исполнения

Для фиксации выбирают стяжки с внутренним зубчатым зацеплением (309 позиций) или с внешним зацеплением (59 позиций). Тип замка может быть пластиковым носиком (299 позиций) или шариковым (22 позиции). Неверный тип зацепления сделает невозможным плотное прилегание ленты к объекту или приведет к самопроизвольному разжатию хомута.

Содержание галогенов

Для объектов с повышенными требованиями к пожарной безопасности выбирают изделия, не содержащие галогены (304 позиции). Для обычных бытовых условий подходят варианты с содержанием галогенов (45 позиций). Использование материалов с галогенами в местах с высокой концентрацией людей может привести к выделению токсичного дыма при возгорании.

Частые ошибки

Использование стяжек без защиты от ультрафиолета

При монтаже кабельных трасс на открытом воздухе применяются изделия без маркировки устойчивости к ультрафиолету. Под воздействием солнечного излучения полимерные цепи разрушаются, что приводит к потере эластичности и хрупкости материала. В результате стяжка рассыпается, и фиксация кабеля полностью пропадает.

Превышение допустимого диаметра пучка кабеля

Монтажники затягивают хомуты на пучки, диаметр которых превышает максимально допустимый предел. Из-за недостаточного охвата и перенапряжения материала замок может соскочить, а стяжка — лопнуть по линии зубчатого зацепления. Это приводит к ослаблению фиксации и смещению кабельных линий.

Выбор материала без учета температурного режима

Использование пластиковых стяжек в условиях экстремальных температур, например, при -40 или -45 градусах Цельсия, без учета характеристик материала. При низких температурах полимеры становятся хрупкими, а при высоких — размягчаются. Это ведет к механическому разрушению хомута при малейшей вибрации или нагрузке.

Применение стяжек с недостаточной шириной ленты

Для тяжелых кабельных жгутов выбираются слишком узкие ленты, например, шириной 2.5 мм вместо требуемых значений. Малая площадь сечения ленты не обеспечивает нужной удерживающей силы на массивный кабель. В итоге происходит постепенное сползание кабеля под собственным весом или из-за внешних воздействий.

Использование не предназначенных для галогенов материалов

В помещениях с повышенными требованиями к пожарной безопасности применяются стяжки, содержащие галогены. При возгорании такие изделия выделяют токсичные продукты горения, что критично для людей. Выбор изделий с пометкой «не содержит галогенов» является обязательным для соблюдения мер безопасности.

Перетяжка кабеля при монтаже стяжкой

Чрезмерное усилие при затягивании хомута приводит к деформации изоляции кабеля. Сдавливание жил нарушает геометрию проводника и может привести к повреждению диэлектрика. Это создает риск возникновения короткого замыкания или изменения сопротивления линии в месте зажима.

Использование стяжек с неправильным типом замка

Применение хомутов с пластиковым носиком там, где требуется высокая устойчивость к вибрациям, может быть ошибкой. Если замок не соответствует типу нагрузки, он может постепенно разжиматься. Это приводит к постепенному ослаблению всей кабельной трассы и нарушению эстетики монтажа.

Несоответствие толщины полосы нагрузке

Выбор слишком тонких полос, например, толщиной 1 мм, для удержания тяжелых металлических конструкций или толстых кабелей. При механическом воздействии тонкая лента может переломиться в месте зацепления. Это приводит к падению кабеля и повреждению соединительных узлов.
