Контакт автоматического выключателя дополнительный

Контакт автоматического выключателя дополнительный

Дополнительный контакт автоматического выключателя представляет собой вспомогательный модуль, предназначенный для передачи сигналов о состоянии силового аппарата в системы управления и мониторинга. Изделие состоит из контактной группы, которая замыкается или размыкается при срабатывании основного механизма выключателя. Контакт используется для дистанционного контроля положения расцепителя, сигнализации о перегрузке или аварийном отключении, а также для управления исполнительными устройствами. Применяется в распределительных щитах, шкафах автоматики, серверных помещениях и при организации систем управления освещением. В отличие от встроенных в корпус контактов, дополнительные модули позволяют расширить функционал уже установленного автоматического выключателя без замены всего устройства. В ассортименте брендов LS Electric, IEK, EKF и Legrand представлены исполнения с различным количеством переключающих контактов в диапазоне от 1 до 2. Доступны варианты с количеством нормально замкнутых контактов от 1 до 2 и нормально разомкнутых контактов в диапазоне от 1 до 6. Подключение осуществляется через винтовое соединение, пружинный зажим, плоский штекерный разъем или иными способами. Параметры включают номинальное напряжение переменного тока 230 В, 220...240 В или 240...415 В, а также постоянного тока в диапазоне от 110 до 220 В. Монтаж возможен на DIN-рейку, путем встраивания или иными способами.

Товаров: 38
Промокод FIRST — кэшбэк ×3 на первый заказ: 3% баллами с первых 50 000 ₽

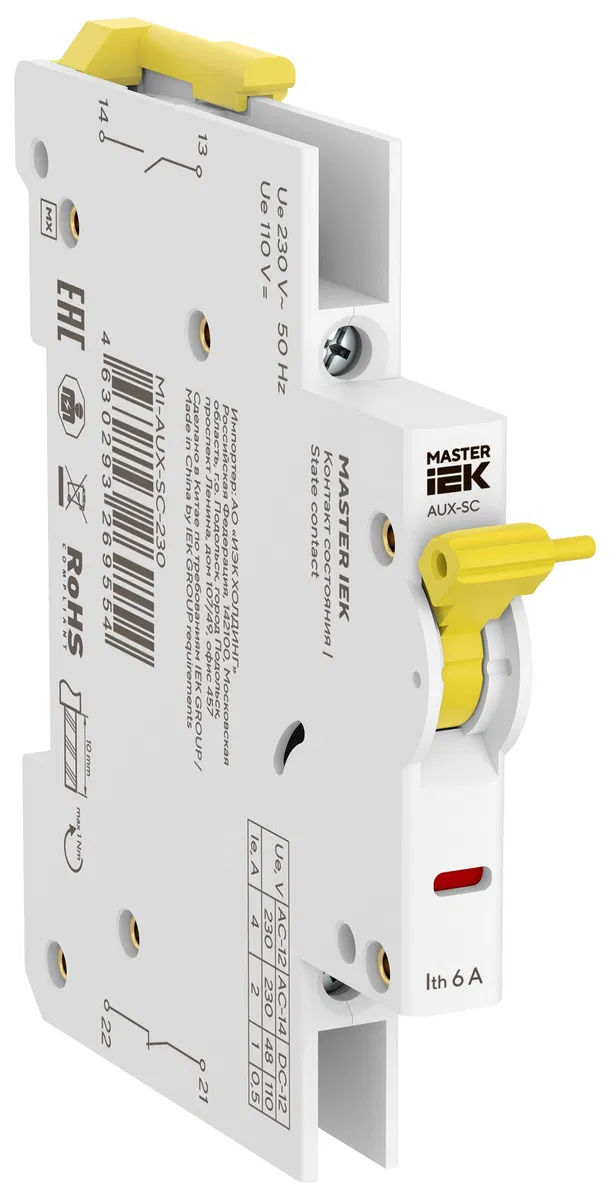

Контакт состояния MI-AUX-SC 230В MASTER IEK MI-AUX-SC-230
Цена по запросу
IEK Контакт состояния MI-AUX-SC 230В MASTER IEK MI-AUX-SC-230
SKU: MI-AUX-SC-230
Контакт состояния КС47 на DIN-рейку GENERICA MVA21D-KS-G
365 ₽
+3 ₽ баллами
Generica (Группа IEK) Контакт состояния КС47 на DIN-рейку GENERICA MVA21D-KS-G
SKU: MVA21D-KS-G
Контакт состояния КС47-150 на DIN-рейку для ВА47-150 IEK MVA50D-KS-1
764 ₽
+7 ₽ баллами
IEK Контакт состояния КС47-150 на DIN-рейку для ВА47-150 IEK MVA50D-KS-1
SKU: MVA50D-KS-1
Контакт состояния КС47-60М на DIN-рейку для ВА47-60M IEK MVA31D-KS-1
802 ₽
+8 ₽ баллами
IEK Контакт состояния КС47-60М на DIN-рейку для ВА47-60M IEK MVA31D-KS-1
SKU: MVA31D-KS-1
Контакт состояния КСВ47 новая серия на DIN-рейку IEK MVA01D-AK-1
907 ₽
+9 ₽ баллами
IEK Контакт состояния КСВ47 новая серия на DIN-рейку IEK MVA01D-AK-1
SKU: MVA01D-AK-1
Контакт состояния КСВ47-60М на DIN-рейку для ВА47-60M IEK MVA31D-AK-1
917 ₽
+9 ₽ баллами
IEK Контакт состояния КСВ47-60М на DIN-рейку для ВА47-60M IEK MVA31D-AK-1
SKU: MVA31D-AK-1
Как выбрать
Количество переключающих контактов
Параметр определяет числое количество замыкаемых и размыкаемых цепей в одном модуле. Доступен диапазон от 1 до 2 контактов, что позволяет использовать устройство для передачи сигнала о состоянии автоматического выключателя. Ошибка в выборе количества приведет к невозможности реализации требуемой логики управления или нехватке сигнальных линий в цепи мониторинга.
Тип подключения
Способ соединения с электрической цепью зависит от монтажной схемы и используемых наконечников. Применяются винтовое соединение, присоединение пружинным зажимом, плоский штекерный разъем или прочее. Несоответствие типа подключения к имеющимся проводникам или к клеммам устройства сделает невозможным качественный монтаж и создаст риск возникновения плохого контакта.
Количество нормально замкнутых контактов
Данный параметр указывает на число контактов, которые остаются замкнутыми в исходном состоянии. В наличии варианты с 0, 1 или 2 контактами в диапазоне от 1 до 2. Неверное определение количества НЗ-контактов приведет к инверсии сигнала в системе автоматики, из-за чего контроллер будет получать ложные данные о положении силового выключателя.
Количество нормально разомкнутых контактов
Характеристика определяет число контактов, которые замыкаются при срабатывании или переключении устройства. Доступен диапазон от 1 до 6 контактов, включая значения 0, 1, 2, 4 и 6. Если выбрать модуль с меньшим числом НО-контактов, чем требуется для подключения датчиков или реле, схема управления не сможет передать все необходимые сигналы о состоянии нагрузки.
Назначение устройства
Выбор зависит от функциональной роли в схеме: контакт состояния, силовой выключатель, защитный автомат электродвигателя или прочее. Несоответствие назначения фактическим задачам приведет к тому, что дополнительный контакт не сможет корректно выполнять функции сигнализации или управления в составе автоматизированных систем.
Номинальное напряжение переменного тока
Параметр определяет рабочее напряжение в сетях AC 50 Гц. Доступны значения 230 В, диапазон 220...240 В или диапазон 240...415 В. Использование контакта с напряжением ниже требуемого уровня цепи управления приведет к невозможности надежного замыкания контактов и выходу из строя управляющей электроники.
Номинальное напряжение постоянного тока
Указывает на допустимое напряжение для работы в цепях DC. Применяются значения 110 В, 220 В или диапазон от 110 до 220 В, а также 24...130 В. При подаче напряжения выше допустимого диапазона произойдет электрический пробой между контактами, что сделает невозможную дальнейшую эксплуатацию модуля.
Способ монтажа
Определяет способ фиксации модуля в электротехническом шкафу. Возможен монтаж на DIN-рейку (DRA), встраиваемый монтаж или прочее. Неправильный выбор способа крепления сделает невозможным установку контакта в существующий щит или приведет к его механической нестабильности при вибрациях или эксплуатации.
Частые ошибки
Несоответствие типа контактов схеме управления
При проектировании цепей управления допускается путаница между нормально замкнутыми (НЗ) и нормально разомкнутыми (НО) контактами. Если вместо требуемого НО контакта установить НЗ, логика работы устройства инвертируется, что приводит к срабатыванию исполнительных механизмов в нештатных режимах. Это нарушает алгоритм работы автоматики и может вызвать аварийную остановку оборудования.
Использование контактов с неверным напряжением
Монтаж дополнительного контакта, рассчитанного на постоянный ток 24...130 В, в цепи переменного тока 230 В приводит к пробою изоляции или возникновению электрической дуги. Из-за разницы в физических процессах гашения дуги при переменном и постоянном токе, контакты быстро обгорают. В результате происходит залипание контактов или полное отсутствие электрического контакта в цепи.
Превышение количества переключающих контактов
Попытка объединить несколько цепей управления через один дополнительный контакт с малым числом переключающих позиций приводит к перегрузке механизма. Если требуется 2 контакта, а используется 1, возникает риск механического повреждения рычага при срабатывании автоматического выключателя. Это ведет к невозможности передачи сигнала о состоянии силового выключателя в систему управления.
Неправильный выбор способа подключения
Использование плоского штекерного разъема там, где требуется винтовое соединение, создает избыточное переходное сопротивление в цепи. При протекании тока в цепях управления это вызывает локальный нагрев контактной группы. В конечном итоге это приводит к деградации материала контактов и нестабильному прохождению сигнала состояния к контроллеру.
Ошибка монтажа на DIN-рейку
Установка дополнительного контакта, предназначенного для встраиваемого монтажа, непосредственно на DIN-рейку без использования переходных адаптеров невозможна физически. Попытки принудительного закрепления приводят к деформации корпуса и повреждению внутренних механизмов переключения. Это лишает систему возможности корректной фиксации модуля в щите управления.
Игнорирование номинального напряжения AC
Применение контактов, рассчитанных на диапазон 220...240 В, в сетях с напряжением 415 В вызывает электрический пробой между контактами. Высокое напряжение ионизирует воздушный зазор, что приводит к короткому замыканию внутри корпуса дополнительного модуля. Это может стать причиной повреждения основного силового выключателя и всей панели управления.
Несоответствие назначения контакта функции
Использование контакта состояния в качестве силового элемента для управления нагрузкой приводит к его мгновенному выходу из строя. Дополнительные контакты не предназначены для коммутации токов нагрузки, а служат только для передачи сигналов. Физическое разрушение контактной группы происходит из-за невозможности гашения дуги при коммутации силовых токов.
Ошибки при использовании контактов без индикации
Монтаж контактов без визуального индикатора неисправности в критических узлах управления затрудняет диагностику состояния автоматического выключателя. При отсутствии возможности визуально подтвердить статус контакта оператор не может оперативно выявить неисправность механизма. Это увеличивает время простоя оборудования из-за невозможности быстрого обнаружения проблем в цепи управления.
