Крышка угловой секции кабельных лотков

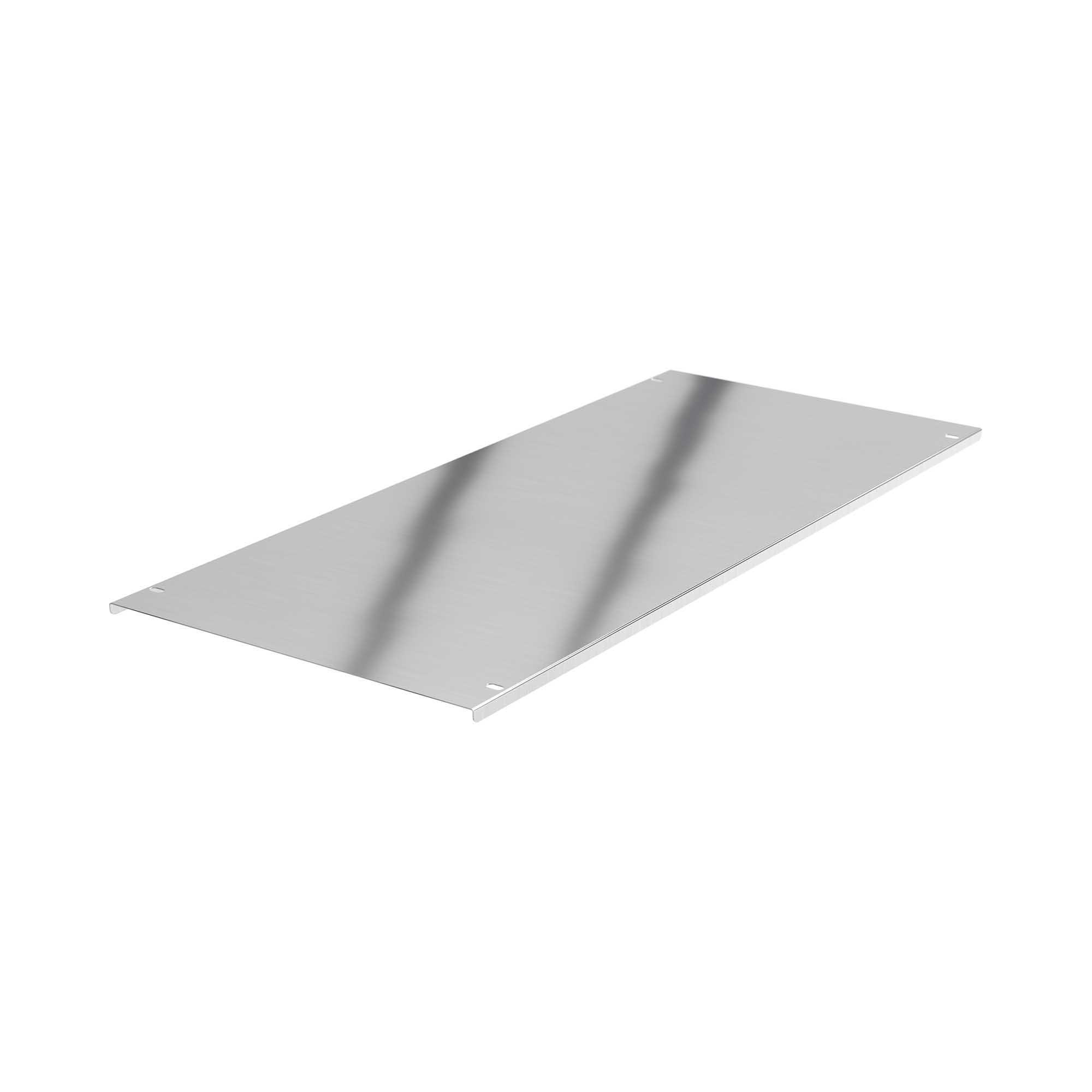

Крышка угловой секции кабельных лотков предназначена для закрытия поворотных участков кабельных трасс, обеспечивая непрерывность защитного контура. Изделие представляет собой элемент оболочки, который устанавливается на угловые соединения секций. Она защищает кабельные линии от механических повреждений, попадания пыли, влаги и воздействия агрессивных сред. Данные аксессуары применяются при монтаже кабельных каналов в электрощитах, шкафах автоматики, системах уличного освещения и на промышленных объектах. В отличие от прямых крышек, данные элементы учитывают изменение направления трассы и обеспечивают герметичность на поворотах. В ассортименте брендов DKC, IEK и СИСТЕМА КМ представлены изделия с различными параметрами. Доступны варианты с изменением направления вертикально вверх, вертикально вниз или горизонтально. Ширина изделий варьируется в диапазоне от 50,0 до 1000 мм, высота составляет от 15,2 до 108 мм, а длина находится в диапазоне от 57 до 1350 мм. Материалом служит сталь, нержавеющая сталь или пластик, а толщина металла составляет от 0,6 до 2 мм. Покрытие может быть выполнено методом горячего цинкования или оцинковки по методу Сендзимира.

Как выбрать Частые ошибки

Как выбрать

Ширина крышки

Для защиты кабельных трасс выбирают ширину 50 мм, 100 мм, 150 мм, 200 мм, 300 мм, 400 мм, 500 мм или 600 мм. Параметры в диапазоне от 50.0 до 1000 мм должны строго соответствовать габаритам лотка, иначе крышка не обеспечит герметичность или не наденется на секцию.

Угол поворота

В зависимости от конфигурации трассы применяют поворот 45 град. или 90 град. Неправильный выбор угла поворота в диапазоне от 45 до 90 градусов сделает невозможным плавное прохождение кабеля и приведет к избыточному напряжению изгиба.

Материал изделия

Для стандартных систем используют сталь, нержавеющую сталь или пластик. При выборе материала типа GRP или Stainless steel учитывают агрессивную среду, так как обычная сталь может подвергнуться коррозии, а пластик не обеспечит нужной механической прочности.

Защитное покрытие

Для защиты от коррозии применяют горячее цинкование, оцинковку по методу Сендзимира или цинк-ламельное покрытие. Недостаточная защита поверхности приведет к быстрому разрушению металла в условиях высокой влажности или при эксплуатации на улице.

Тип крепления

Монтаж осуществляется через привинчивание, защелкивание или с помощью задвижки. Выбор типа крепления зависит от требуемой скорости сборки и условий эксплуатации, при этом ненадежная фиксация может привести к самопроизвольному открытию крышки.

Длина секции

Длина изделия может составлять 101.0 мм, 108.0 мм, 120.0 мм, 124.0 мм, 136.0 мм, 140.0 мм, 170.0 мм, 184.0 мм, 196.0 мм, 199.0 мм или 267.0 мм. Использование элементов вне диапазона от 57 до 1350 мм не позволит закрыть нужный участок углового поворота.

Высота изделия

Высота крышки варьируется от 15.2 мм, 17.0 мм, 18.0 мм, 19.0 мм, 20.0 мм, 21.0 мм, 24.0 мм, 28.0 мм, 35.0 мм, 50.0 мм до 100.0 мм. Несоответствие высоты в диапазоне от 15.2 до 108 мм габаритам лотка приведет к невозможности герметичного закрытия кабельного канала.

Цвет и номер RAL

Для эстетического соответствия выбирают цвета светло-серый, чисто белый, серый, желтый или белый. Использование цветов из диапазона от 1018 до 9016, таких как 7046 или 9010, позволяет соблюсти требования проектного дизайна, тогда как случайный выбор нарушит визуальную целостность системы.

Частые ошибки

Несоответствие ширины крышки ширине лотка

При попытке установить крышку шириной 100 мм на лоток шириной 150 мм или 200 мм, защитный контур не будет замкнут. Это нарушает степень защиты оболочки и позволяет пыли и влаге попадать внутрь кабельной трассы, что ведет к окислению изоляции.

Использование крышки не того угла поворота

Монтаж крышки с углом 45 градусов вместо требуемых 90 градусов не позволит герметично закрыть угловой поворот секции. В результате в месте стыка образуется зазор, через который внутрь попадает конденсат, вызывающий короткое замыкание в кабельных линиях.

Игнорирование материала защитного покрытия

Применение крышек без защитного покрытия или с обычным цинкованием в агрессивных средах приводит к быстрой коррозии металла. Если вместо нержавеющей стали AISI 304 использовать сталь с тонким слоем цинка, через несколько месяцев эксплуатации конструкция потеряет несущую способность.

Ошибка при выборе толщины металла

Установка крышек с толщиной металла 0,6 мм там, где требуется 1,5 или 2 мм, приводит к провисанию конструкции под собственным весом. При накоплении пыли или попадании влаги тонкая сталь деформируется, что делает невозможным плотное прилегание к бортам лотка.

Неправильный тип крепления секции

Использование крышек на защелках вместо вариантов с привинчиванием в местах с высокой вибрацией приводит к самопроизвольному раскрытию секции. Это нарушает целостность цепи и может привести к выпадению кабелей из защищенного контура лотка.

Несоответствие температурного режима эксплуатации

Монтаж крышек, рассчитанных на диапазон от 1 до 35 градусов Цельсия, в условиях мороза ниже -25 градусов Цельсия вызывает хрупкость материала. При низких температурах пластиковые элементы или тонкая сталь могут треснуть при механическом воздействии или ветровой нагрузке.

Использование крышек не для своего типа лотка

Применение крышек, предназначенных для кабельных лотков лестничного типа, на закрытых металлических лотках не обеспечит защиту кабеля. Отсутствие сплошного покрытия приводит к тому, что кабели остаются открытыми для механических повреждений и воздействия окружающей среды.

Ошибка в выборе направления изменения направления

При попытке установить крышку для горизонтального поворота на вертикальный ниспадающий или восходящий участок возникнет зазор в верхней части. Это нарушает герметичность узла, позволяя воде стекать непосредственно на кабели, что критично для систем с IP защитой.

Часто задаваемые вопросы

Обязательно ли устанавливать крышку на угловой секции? +

Нормативной обязательности нет — сам по себе лоток крышки не требует. Крышку ставят там, где этого требует проект: защита кабеля от механических воздействий и падающих предметов, от пыли и строительного мусора, ограничение доступа к кабелю. Если основная трасса идёт с крышкой, повороты закрывают угловыми крышками той же серии — иначе в углах остаются открытые участки.

Можно ли использовать крышку от одного производителя с лотком другого? +

Формально это возможно, если совпадают ширина и профиль крепления, однако производители не гарантируют совместимость между сериями. Рекомендуется использовать аксессуары из одной серии — это обеспечивает точное прилегание без щелей и корректную работу замков и защёлок.

Чем отличается крышка для угловой секции от прямой крышки лотка? +

Прямая крышка рассчитана на прямые участки и имеет прямоугольную форму. Крышка угловой секции изготовлена с учётом геометрии поворота (угол 45° или 90°, направление вверх, вниз или в горизонтальной плоскости) и точно повторяет контур угловой секции лотка. Прямая крышка на угловой участок не встаёт, а подрезка фасонных изделий по месту не допускается.

Что означает «регулируемый угол» в характеристиках крышки? +

Регулируемые модели позволяют изменять угол поворота в заданном диапазоне прямо на монтаже — в паре с регулируемой шарнирной угловой секцией. Это удобно при нестандартной геометрии помещений: такие крышки исключают необходимость индивидуального изготовления и ускоряют монтаж.

Как правильно рассчитать количество крышек угловых секций? +

Количество крышек равно количеству угловых секций на трассе: на каждый угол — одна крышка того же угла, направления поворота и ширины, что и секция. Запас «на подрезку» не нужен — это штучное фасонное изделие, которое не режется и не подгоняется по месту. Удобнее всего заказывать крышки одной спецификацией вместе с угловыми секциями.

Какой материал крышки выбрать для улицы или влажного помещения? +

Для наружного монтажа и помещений с влажностью выше 80% оптимальна нержавеющая сталь или горячеоцинкованная сталь. Обычная холоднокатаная сталь с полимерным покрытием подходит для помещений с нормальной влажностью. Пластиковые крышки устойчивы к влаге, но ограничены по допустимой нагрузке и температурному диапазону. На наружных трассах сразу закладывайте фиксаторы — ветровая нагрузка срывает незакреплённые крышки.
