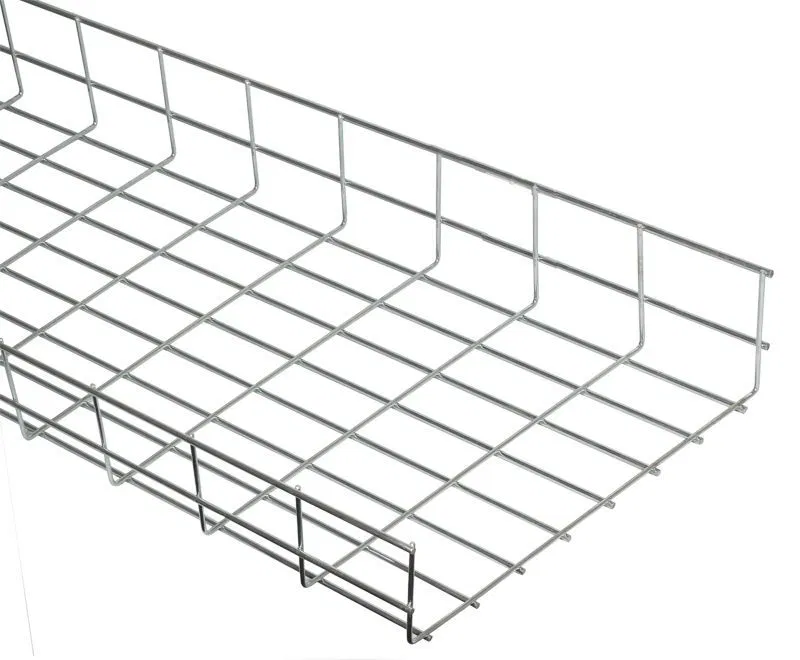

Лоток кабельный проволочный

Кабельный проволочный лоток предназначен для организации систем прокладки и поддержки кабельных линий. Конструкция изделия представляет собой сетчатую структуру, изготовленную из стали или нержавеющей стали с различными типами защитного покрытия, такими как оцинковка методом Сендзимира или горячее цинкование. Лоток обеспечивает механическую защиту кабелей и упрощает доступ к ним для обслуживания. Изделия применяются при монтаже в распределительных щитах, шкафах автоматики, серверных помещениях, а также в системах уличного освещения. В отличие от сплошных металлических лотков, проволочная структура обеспечивает естественную вентиляцию кабелей и меньший вес конструкции. В каталоге представлено 614 товаров брендов IEK, СИСТЕМА КМ, DKC и EKF. Доступен широкий диапазон типоразмеров: высота профиля составляет от 30 до 350 мм, ширина — от 50 до 600 мм, а длина варьируется от 2000 до 3008 мм. Полезное поперечное сечение изделий охватывает диапазон от 1003 до 60000 кв.мм. Конструкции могут иметь U-образную или G-образную форму профиля, а также варианты исполнения с безвинтовым соединением или без соединительного элемента.

Как выбрать

Габариты сечения

Выбор ширины от 50 до 600 мм и высоты от 30 до 350 мм определяет пропускную способность системы. Для компактных распределительных узлов подходят модели шириной 50–100 мм, тогда как для магистральных линий требуются лотки шириной 400–600 мм. Недостаточный запас сечения приведет к перегреву кабелей и невозможности соблюдения допустимых радиусов изгиба при монтаже.

Материал и покрытие

Для сухих помещений применяется сталь с оцинковкой по методу Сендзимира (104 позиции) или электролитическим покрытием (89 позиций). В условиях высокой влажности или агрессивных сред необходимо использовать нержавеющую сталь (99 позиций). Ошибочный выбор покрытия в условиях коррозии приведет к сквозной ржавчине и потере механической целостности кабельной трассы.

Диаметр проволоки

Параметр определяет жесткость конструкции, где наиболее часто встречаются значения 4 мм (183 позиции) и 3.8 мм (139 позиций). Для тяжелых кабельных линий с большим весом выбирайте проволоку диаметром 5 мм. Использование слишком тонкой проволоки при высокой нагрузке приведет к деформации профиля и провисанию всей линии.

Форма профиля

U-образная форма (291 позиция) является стандартной для большинства систем прокладки кабеля. G-образные (4 позиции) или L-образные (2 позиции) профили применяются для специфических угловых соединений или монтажа в ограниченных пространствах. Несоответствие формы профиля геометрии помещения усложнит монтаж и потребует использования дополнительных переходных элементов.

Длина секции

Стандартная длина составляет 3000 мм (578 позиций), что является базовым значением для линейных участков. В редких случаях используются секции длиной 2000 мм (66 позиций) для маневрирования в тесных нишах. Использование слишком коротких секций на длинных трассах увеличит количество соединений, что повышает трудозатраты и риск потери электрической непрерывности.

Исполнение и соединения

Большинство моделей поставляется без соединительного элемента (317 позиций) или без разъема (141 позиция), что требует закупки комплектующих отдельно. Варианты со встроенным интегрированным соединителем (4 позиции) ускоряют сборку. Отсутствие учета типа соединения приведет к невозможности стыковки лотков между собой на объекте.

Полезное сечение

Параметр определяет фактический объем пространства для размещения кабеля, варьируясь от 1003 до 60000 кв.мм. Для небольших групп освещения достаточно сечений в 10000–20000 кв.мм, тогда как для силовых кабелей требуются значения от 40000 кв.мм. Неправильный расчет сечения вызовет переполнение лотка, что нарушит теплообмен и правила укладки.

Огнестойкость системы

Для объектов с повышенными требованиями к безопасности выбирайте модели с подтвержденной огнестойкостью (28 позиций). В обычных условиях используются стандартные лотки без функции обеспечения целостности цепи (31 позиция). Выбор лотка без огнестойких свойств для критически важных линий может привести к быстрому распространению огня по всей кабельной трассе.

Частые ошибки

Несоответствие диаметра проволоки весу кабеля

При выборе лотка с диаметром проволоки 4 мм (183 позиции) или 3.8 мм (139 позиций) проектировщики часто игнорируют суммарную массу кабельной нагрузки. Избыточный вес приводит к деформации проволочного полотна и провисанию всей линии. Это вызывает критические напряжения в местах крепления лотка к кронштейнам и может привести к обрыву соединительных элементов.

Использование лотка без разделительной перегородки

Монтаж силовых и контрольных кабелей в одном лотке без встроенной перегородки (372 позиции) нарушает требования по разделению цепей. Отсутствие физического барьера приводит к возникновению электромагнитных наводок на слаботочные линии. В результате это вызывает ложные срабатывания систем автоматики и ошибки в передаче данных.

Ошибка выбора высоты профиля

При расчете полезного поперечного сечения (диапазон от 1003 до 60000 кв.мм) часто выбирают малую высоту, например 30 мм (135 позиций), вместо необходимых 100 мм (178 позиций). Это приводит к перегреву кабелей из-за отсутствия свободного пространства для конвекции воздуха. Тепловой поток не может рассеиваться, что вызывает деградацию изоляции проводников.

Применение оцинковки Сендзимира в агрессивных средах

Использование лотков с покрытием методом Сендзимира (104 позиции) в условиях высокой влажности или химического воздействия приводит к быстрой коррозии. Тонкий слой цинка разрушается, обнажая стальную основу, что ведет к потере несущей способности конструкции. В итоге лоток может обрушиться под весом кабельной трассы.

Недостаточная ширина лотка для пучка кабелей

Выбор узкого лотка шириной 50 мм (17 позиций) для плотной укладки большого количества кабелей приводит к их чрезмерному сжатию. В такой ситуации нарушается расчетный радиус изгиба жил, что вызывает микротрещины в изоляции. Это создает риск короткого замыкания при эксплуатации кабельной линии.

Игнорирование типа исполнения соединений

Монтаж трассы с использованием элементов без соединительного элемента (317 позиций) требует дополнительной фиксации сторонними деталями. Если не предусмотреть жесткое соединение, вибрации от оборудования будут постепенно ослаблять стыки. Это приводит к смещению лотка и выходу кабелей из проектного положения.

Ошибка при расчете веса одного метра

При проектировании опорных конструкций не учитывают реальный вес продукции, где значения варьируются от 0,39 до 4,17 кг. Использование слишком легких кронштейнов для тяжелых лотков приводит к их деформации под нагрузкой. Это создает риск падения всей кабельной магистрали на оборудование или персонал.

Неправильный выбор формы профиля

Использование U-образного профиля (291 позиция) там, где требуется боковая фиксация, приводит к сползанию кабелей в стороны. Без боковых стенок кабель не удерживается в проектной зоне, что затрудняет обслуживание. В итоге кабели могут зажиматься между лотком и стеной, повреждая оболочку.
