Набор для нагревательных кабелей

Набор для нагревательных кабелей

Наборы для нагревательных кабелей предназначены для создания герметичных электрических соединений между нагревательным элементом и силовым кабелем или распределительной коробкой. Изделия включают в себя соединительные элементы, муфты и комплекты для оконцевания, обеспечивающие непрерывность цепи и изоляцию места стыка. Данные комплекты предотвращают воздействие влаги, коррозии и окисления на контактные группы, защищая систему от утечек тока и коротких замыканий. Применяются при монтаже систем электрообогрева трубопроводов, резервуаров, в шкафах автоматики и при обустройстве наружного освещения. В отличие от разъемных соединителей, данные наборы обеспечивают монолитное соединение, устойчивое к температурным перепадам и механическим нагрузкам. В ассортименте брендов EKF, ССТ, Rexant и Теплолюкс представлены различные варианты исполнения: соединитель нагревательный кабель-силовой кабель, соединитель нагревательный кабель-нагревательный кабель, соединитель нагревательный кабель/коробка, концевая муфта нагревательного кабеля и монтажный комплект. Способ присоединения реализуется через технологию термоусаживания, термоусадочную технологию, технологию холодного присоединения или технологию сухого присоединения. Доступны варианты как с комплектом оконцевания кабеля, так и без аксессуаров.

Товаров: 44
Промокод FIRST — кэшбэк ×3 на первый заказ: 3% баллами с первых 50 000 ₽
Комплект TKR/j ССТ 2184947
388 ₽/шт
+3 ₽ баллами
ССТ Комплект TKR/j ССТ 2184947
SKU: 2184947

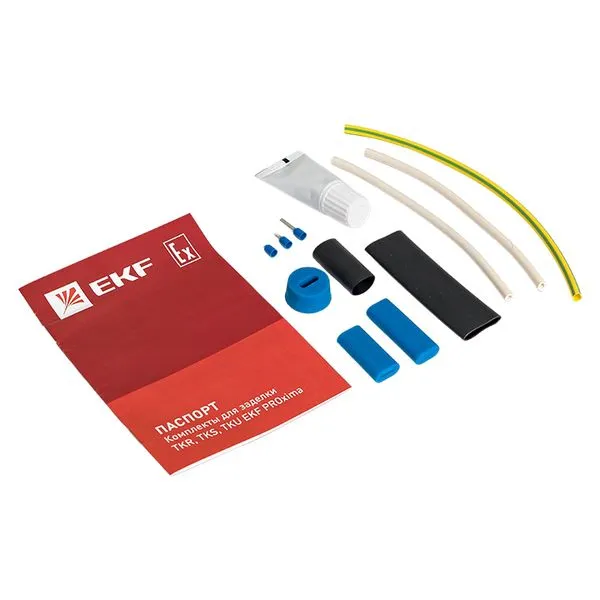

Комплект для заделки TKR EKF
599 ₽/шт
+5 ₽ баллами
EKF Комплект для заделки TKR EKF
SKU: TKR
Комплект для заделки TKS EKF
871 ₽/шт
+8 ₽ баллами
EKF Комплект для заделки TKS EKF
SKU: TKS
Комплект для заделки TKU EKF
1197 ₽/шт
+11 ₽ баллами
EKF Комплект для заделки TKU EKF
SKU: TKU
Комплект для соединения RSN EKF
871 ₽/шт
+8 ₽ баллами
EKF Комплект для соединения RSN EKF
SKU: RSN
Комплект для соединения RSV EKF
2285 ₽/шт
+22 ₽ баллами
EKF Комплект для соединения RSV EKF
SKU: RSV
Комплект для соединения SKN (для кабеля DSE) skin EKF
468 ₽/шт
+4 ₽ баллами
EKF Комплект для соединения SKN (для кабеля DSE) skin EKF
SKU: skin
Комплект для соединения STN EKF
544 ₽/шт
+5 ₽ баллами
EKF Комплект для соединения STN EKF
SKU: STN
Комплект для соединения STV EKF
1741 ₽/шт
+17 ₽ баллами
EKF Комплект для соединения STV EKF
SKU: STV

Как выбрать

Способ присоединения
Выбор метода монтажа зависит от условий эксплуатации кабеля. Технология термоусаживания и термоусадочная технология применяются для создания герметичных соединений в условиях высокой влажности. Технология холодного присоединения или технология сухого присоединения используются в сухих помещениях. Неверный выбор метода приведет к нарушению изоляции и попаданию влаги в место стыка.
Исполнение соединителя
Тип исполнения определяет тип стыкуемых элементов. Варианты Соединитель нагревательн. кабель - силовой кабель или Соединитель нагревательный кабель/силовой кабель необходимы для подключения нагревателя к питающей линии. Концевая муфта нагревательного кабеля используется для изоляции свободного конца. Использование нецелевого исполнения сделает невозможным герметичное соединение нагревательного и силового проводников.
Тип монтажного комплекта
Исполнение Соединитель нагревательный кабель/коробка или Соединитель нагревательн. кабель - коробка предназначено для вывода линии в распределительную коробку. Монтажный комплект включает компоненты для фиксации кабеля в системе. Ошибка в выборе типа исполнения приведет к невозможности интеграции нагревательного элемента в существующую электрическую схему или распределительную сеть.
Комплектация аксессуарами
Вариант С комплектом оконцевания кабеля включает все необходимые элементы для подготовки жил к подключению. Вариант Без аксессуаров требует наличия отдельных наконечников и клемм. При выборе комплектации без аксессуаров для монтажа силовых линий возникнет задержка из-за отсутствия необходимых расходных материалов для зачистки и опрессовки жил.
Соединение кабельных линий
Для стыковки двух нагревательных элементов применяется Соединитель нагревательный кабель/нагревательный кабель. Для соединения нагревателя с силовым кабелем выбирается Соединитель нагревательн. кабель - нагревательн. кабель. Несоответствие типа соединителя типу подключаемого кабеля приведет к невозможности обеспечения электрической непрерывности цепи и нарушению теплового контура.

Частые ошибки

Несоответствие типа соединителя типу кабеля
При попытке использовать соединитель для силового кабеля с нагревательным кабелем возникает нарушение герметичности узла. Физический контакт между разными типами жил приводит к росту переходного сопротивления в месте стыка. Это вызывает локальный перегрев, оплавление изоляции и последующее короткое замыкание в системе.
Использование технологии сухого присоединения вместо термоусадки
Монтаж без применения технологии термоусаживания или термоусадочной технологии нарушает класс защиты IP. В зазоры между нагревательным кабелем и силовым проводом проникает влага, что вызывает утечку тока на землю. В результате срабатывает защита и нагрев прекращается из-за потери электрической цепи.
Отсутствие комплекта оконцевания кабеля
Выбор варианта без аксессуаров при необходимости монтажа силовых концов приводит к невозможности создания герметичного соединения. Без специальных наконечников и муфт оголенная жила нагревательного кабеля контактирует с окружающей средой. Это ведет к коррозии проводника и выходу из строя всего нагревательного контура.
Ошибка выбора исполнения соединителя под коробку
Использование соединителя нагревательный кабель/нагревательный кабель вместо варианта нагревательный кабель/коробка делает невозможным вывод линии в распределительную точку. Неправильное сопряжение приводит к образованию зазоров, через которые проникает конденсат. Накопление влаги внутри монтажной коробки вызывает пробой изоляции.
Применение технологии холодного присоединения в агрессивных средах
Использование технологии холодного присоединения там, где требуется термоусадочная технология, не обеспечивает плотного прилегания к кабелю. Из-за отсутствия механического сжатия изоляции под воздействием температурных циклов возникает зазор. Через этот зазор в зону нагрева проникает вода, вызывая деградацию нагревательного элемента.
