Как выбрать
Номинальное сечение проводника
Выбор гильзы осуществляется исходя из сечения медного проводника в диапазоне от 0.25 до 150.0 кв.мм. Для силовых линий используются значения 16.0, 25.0, 35.0, 70.0 кв.мм, а для цепей управления и освещения — 0.5, 0.75, 1.0, 1.5, 2.5, 4.0, 6.0, 10.0 кв.мм. Несоответствие сечения приведет к плохому контакту, перегреву соединения и риску возгорания кабельной линии.
Размер AWG
Параметр AWG определяет американский стандарт калибра провода в диапазоне от 1 до 24. При монтаже оборудования, спроектированного под стандарты AWG, необходимо использовать подходящие значения, такие как 2, 4, 6, 7, 8, 10, 12, 14, 16, 18, 20, 22. Ошибка в выборе калибра вызовет ослабление зажима в клемме, что приведет к росту переходного сопротивления и термическому повреждению изоляции.
Тип конструкции наконечника

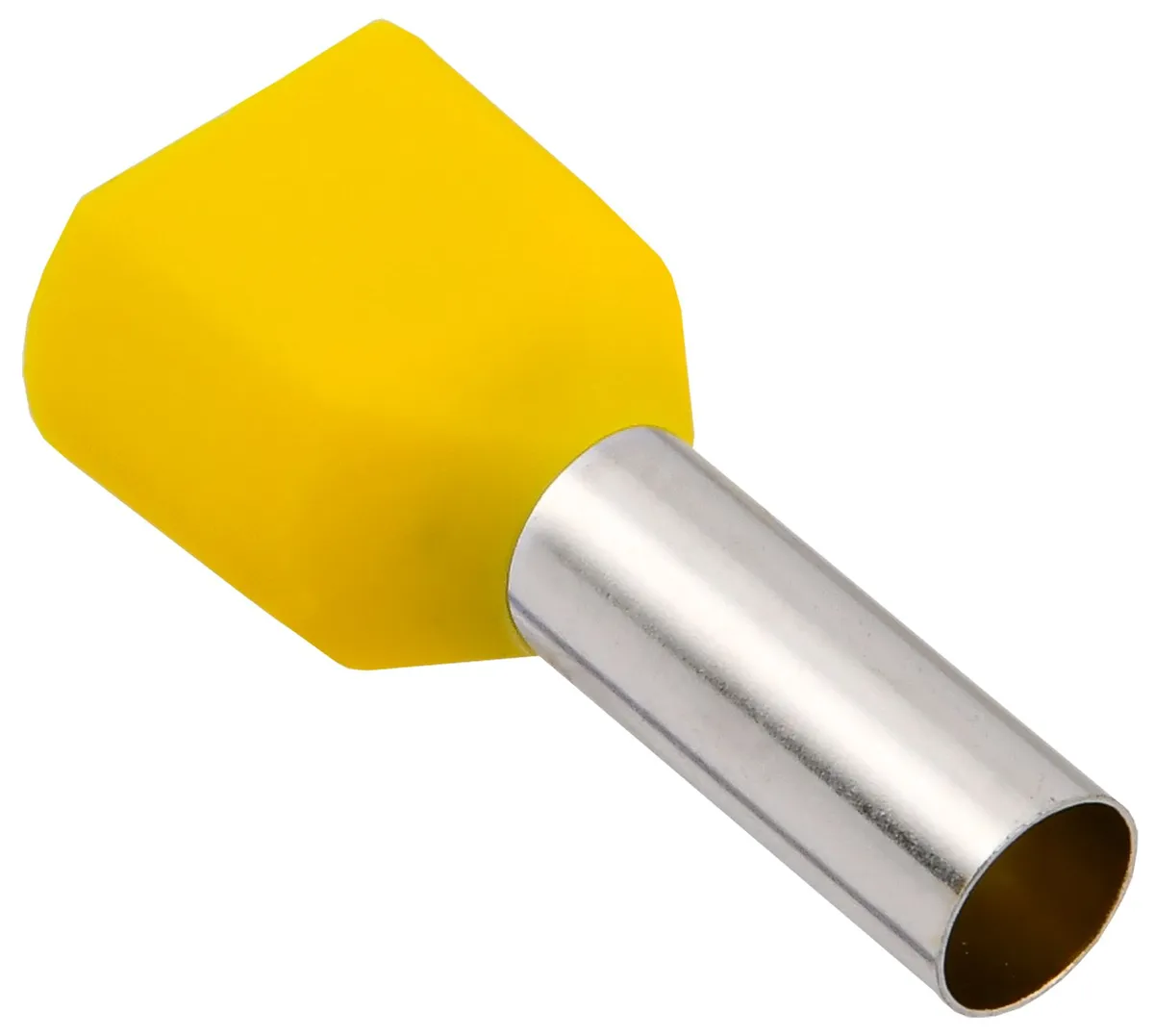

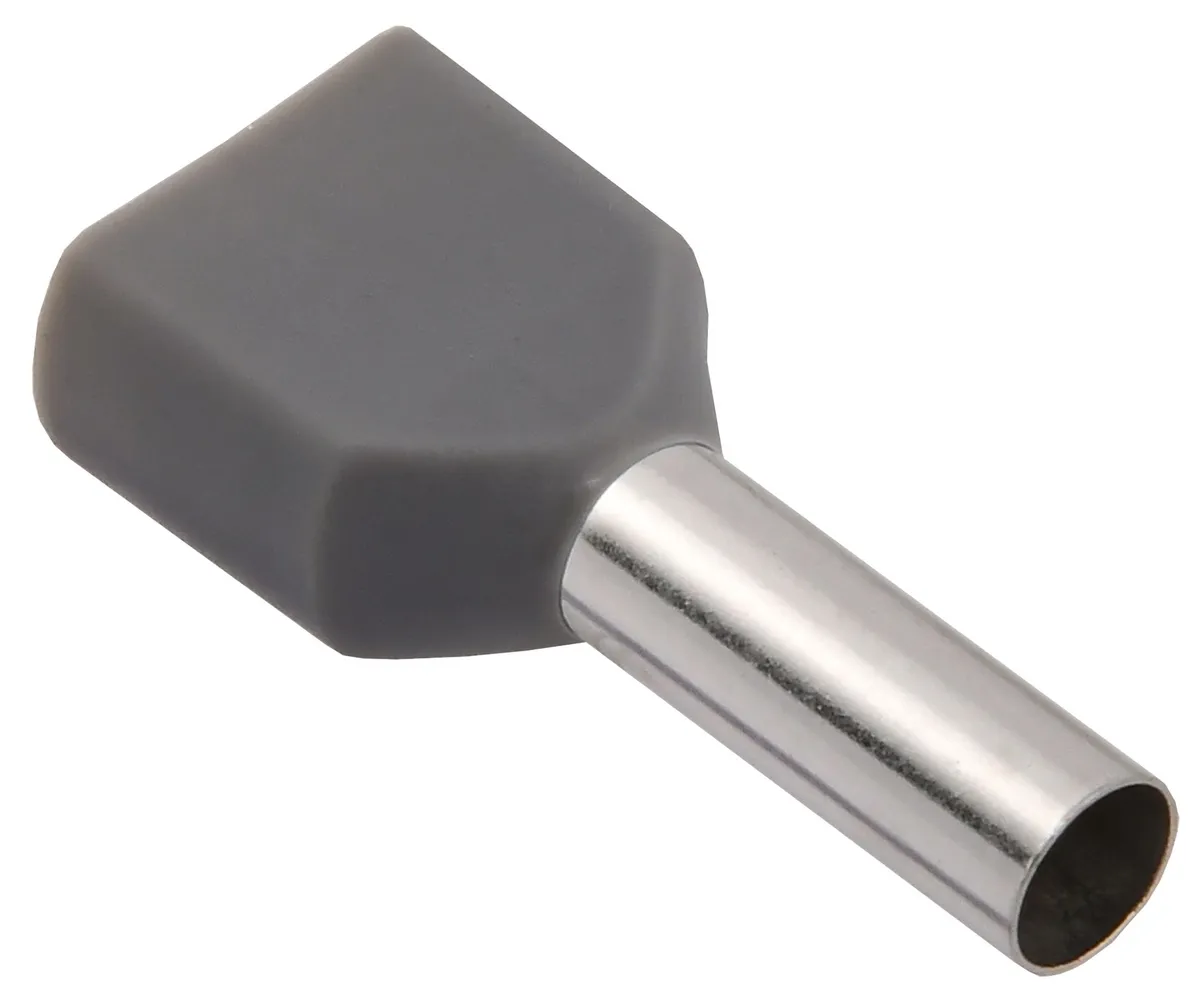

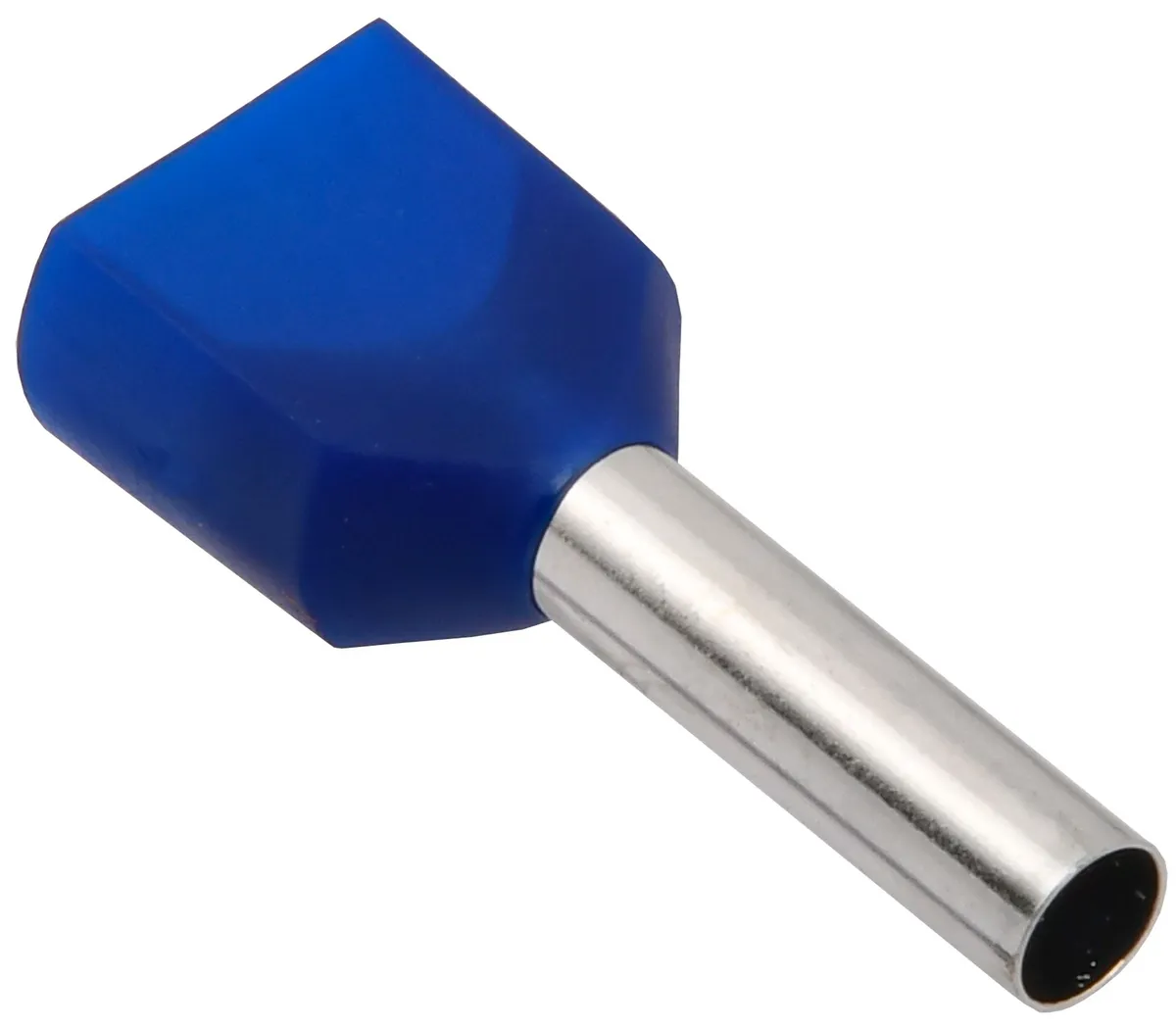

Для стандартных соединений применяется Стандартная конструкция, а для работы с несколькими жилами используется Двойной втулочный наконечник или Двойной наконечник. Выбор типа конструкции зависит от схемы разводки в распределительной коробке или на шине. Использование неподходящего типа конструкции сделает невозможным качественное опрессовление нескольких жил в одну точку контакта.
Номинальное напряжение
Гильзы классифицируются по рабочему напряжению в диапазоне от 400 до 600 В. Для низковольтных сетей применяются модели на 400 В, а для систем с повышенными требованиями к изоляции — на 600 В. Использование изделия с заниженным номинальным напряжением может привести к пробою изоляции и возникновению дугового разряда между токоведущими частями.
Материал и изоляция
Для обеспечения проводимости используется Медь, а для защиты от коррозии применяется Лужёное покрытие. Изоляция может быть выполнена из Полипропилена (PP), Поливинилхлорида (PVC/ПВХ) или Полиамида (PA). Неправильный выбор материала изоляции или отсутствие защиты при необходимости приведет к окислению меди и потере электрической целостности соединения.
Габариты изделия
При проектировании монтажного пространства учитываются длина втулки (диапазон от 6 до 36.2 мм), ширина (от 1.7 до 26 мм), высота (от 1.7 до 26 мм) и общая длина (от 12.5 до 52.6 мм). Несоответствие физических размеров наконечника глубине клеммы или ширине зажима сделает невозможным плотную посадку проводника, что вызовет искрение в месте контакта.
Температурный режим эксплуатации
Выбор зависит от условий окружающей среды: доступны варианты с диапазонами -40...80 град.C, -40...70 град.C, -10...75 град.C или -40...60 град.C. Для наружных щитов и систем, работающих в условиях низких температур, требуются модели с нижним порогом -40 град.C. Использование гильз, не рассчитанных на рабочую температуру, приведет к разрушению изоляции или охрупчиванию металла.
Цветовая маркировка и идентификация
Для визуальной идентификации сечения используются цвета: Красный, Синий, Желтый, Зеленый, Черный, Серый, Белый и другие. Наличие идентификационного флажка или проклеенной маркировки помогает избежать ошибок при монтаже сложных распределительных узлов. Ошибочная маркировка цвета при монтаже может привести к перепутыванию фаз или ошибочному подключению цепей управления.
