1. Специфика условий эксплуатации гибких силовых линий на строительных объектах

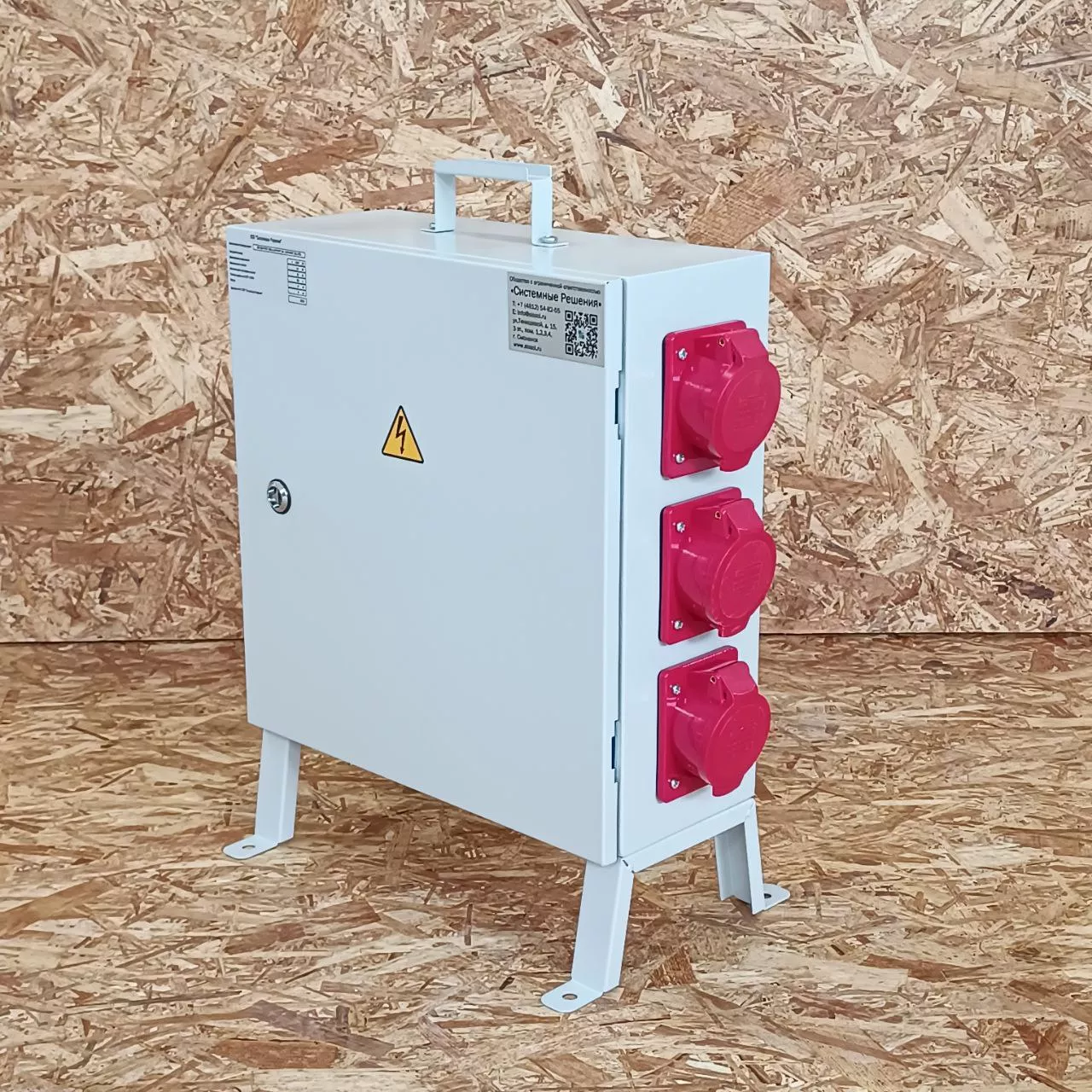

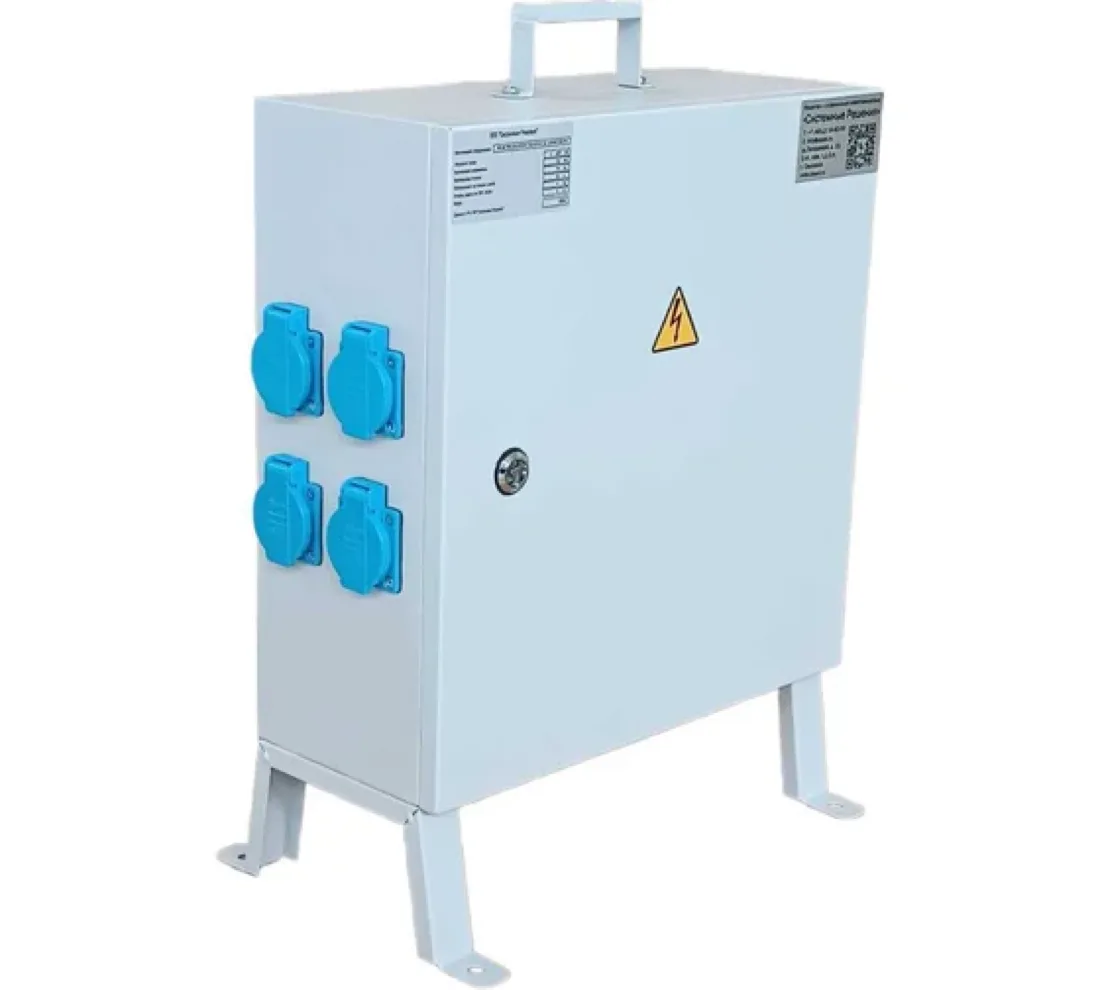

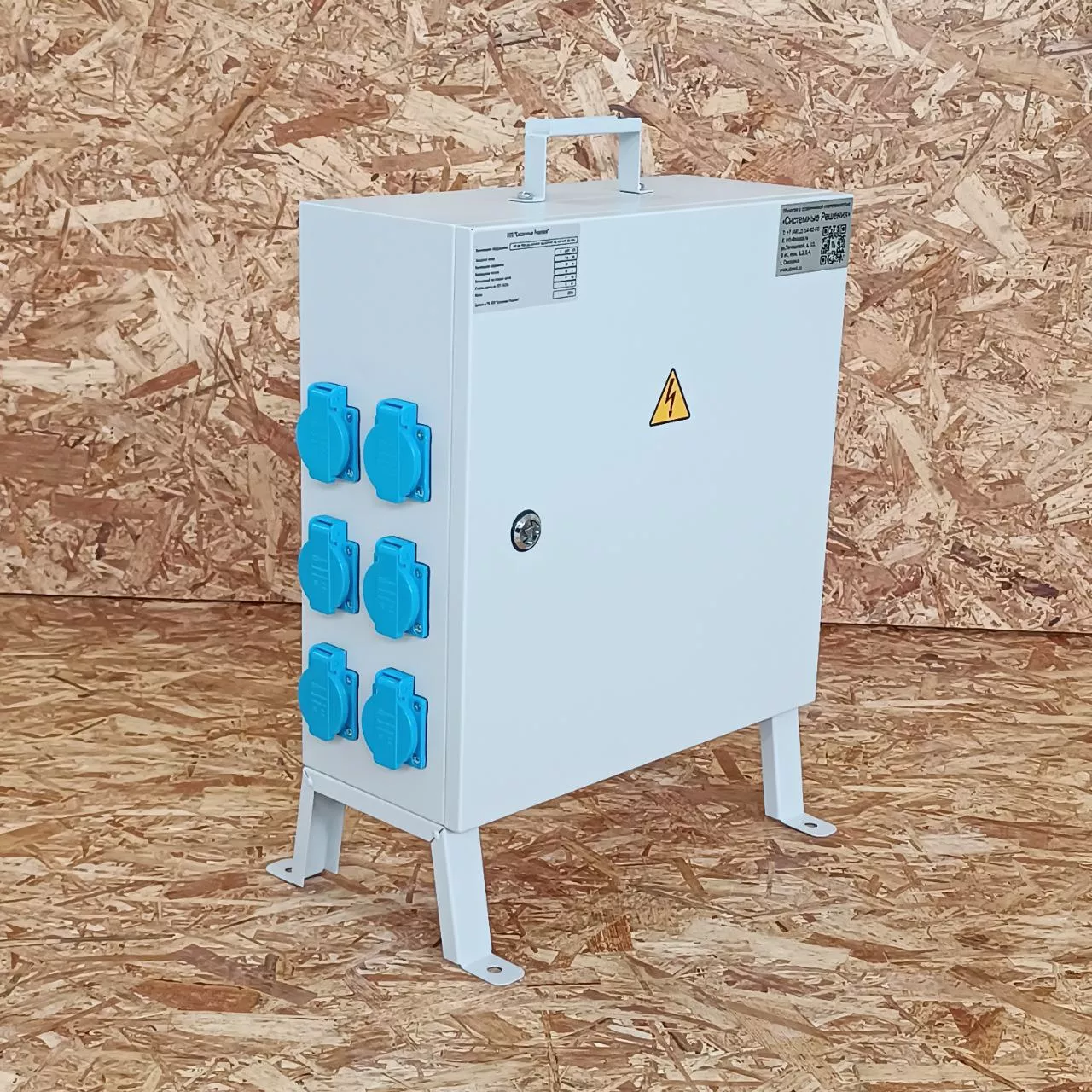

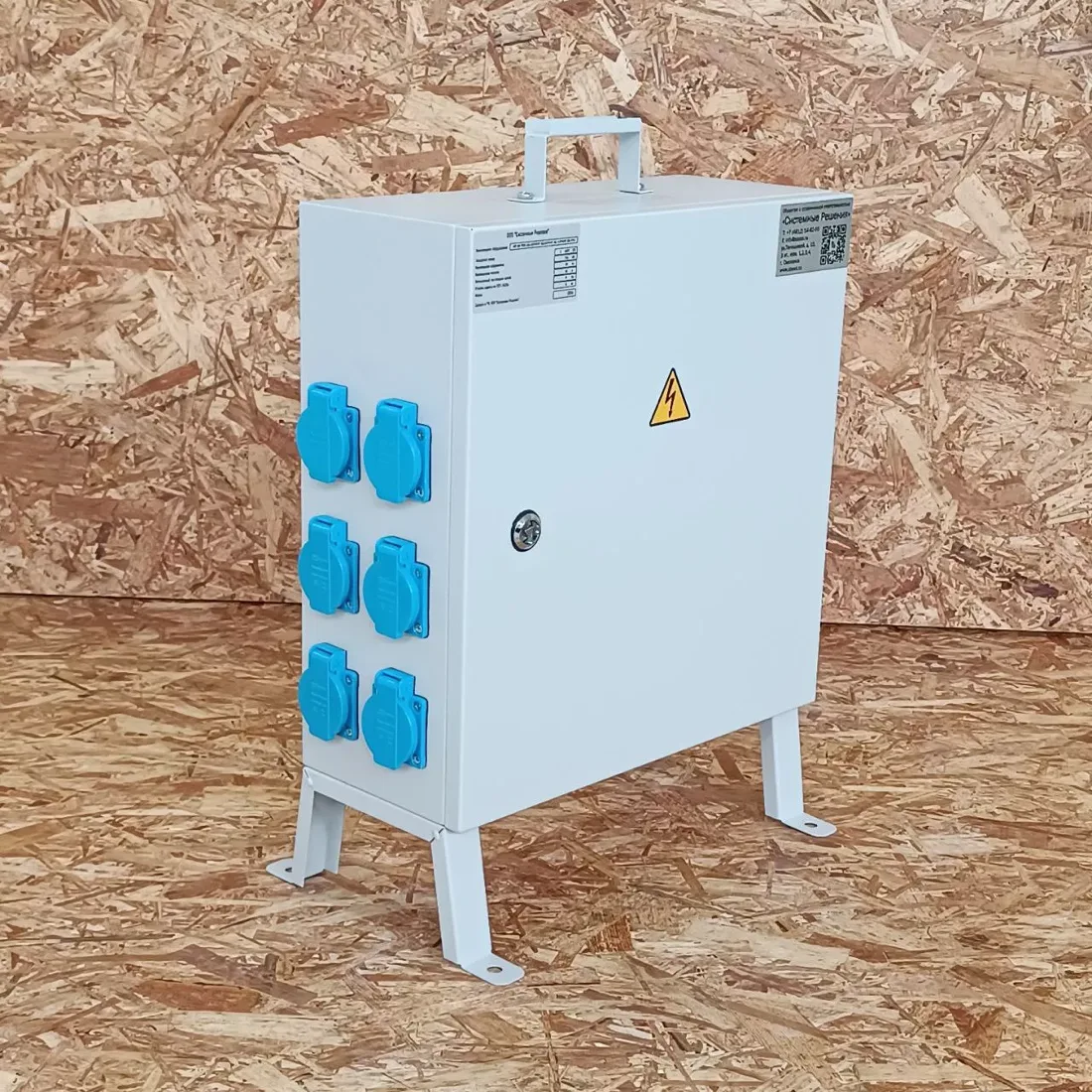

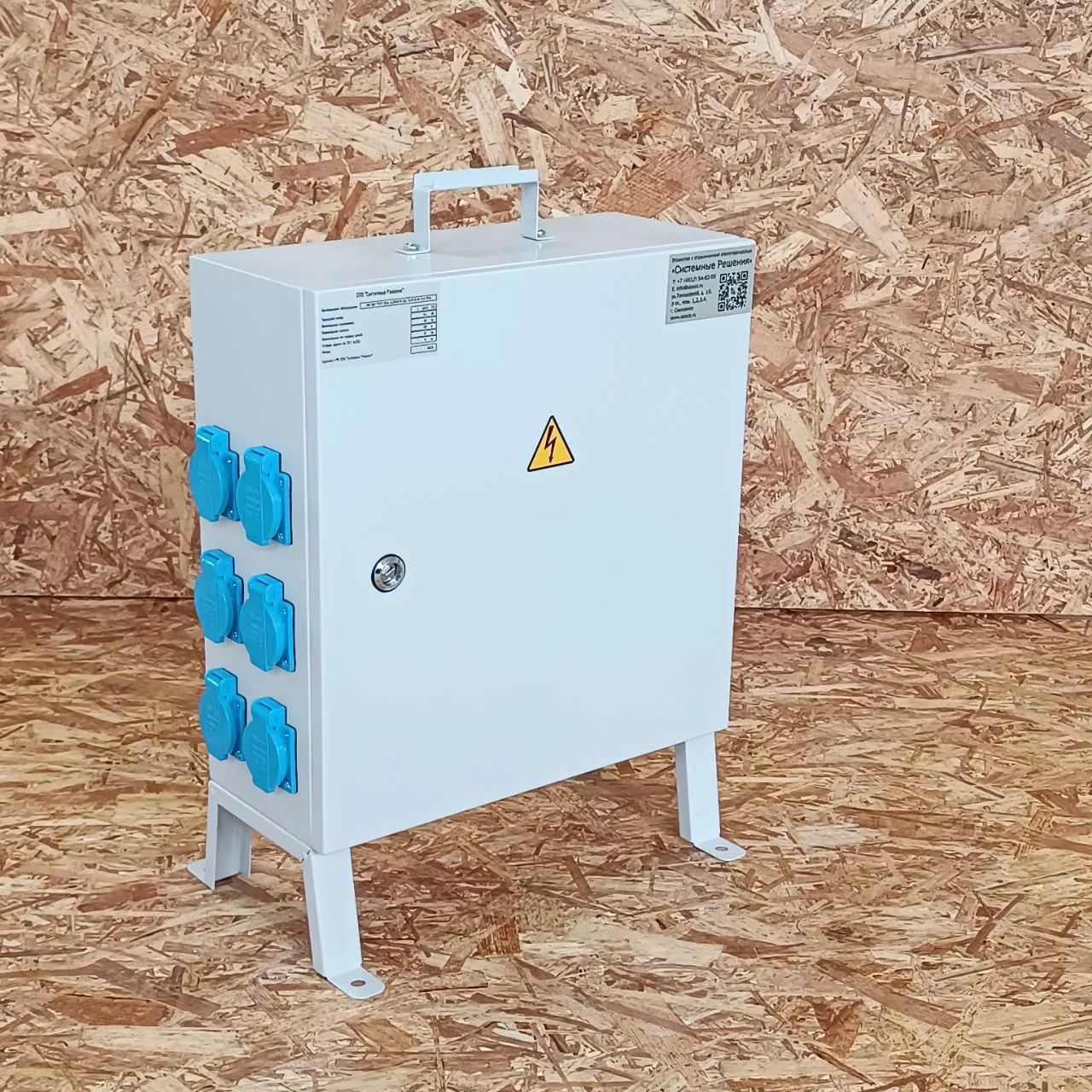

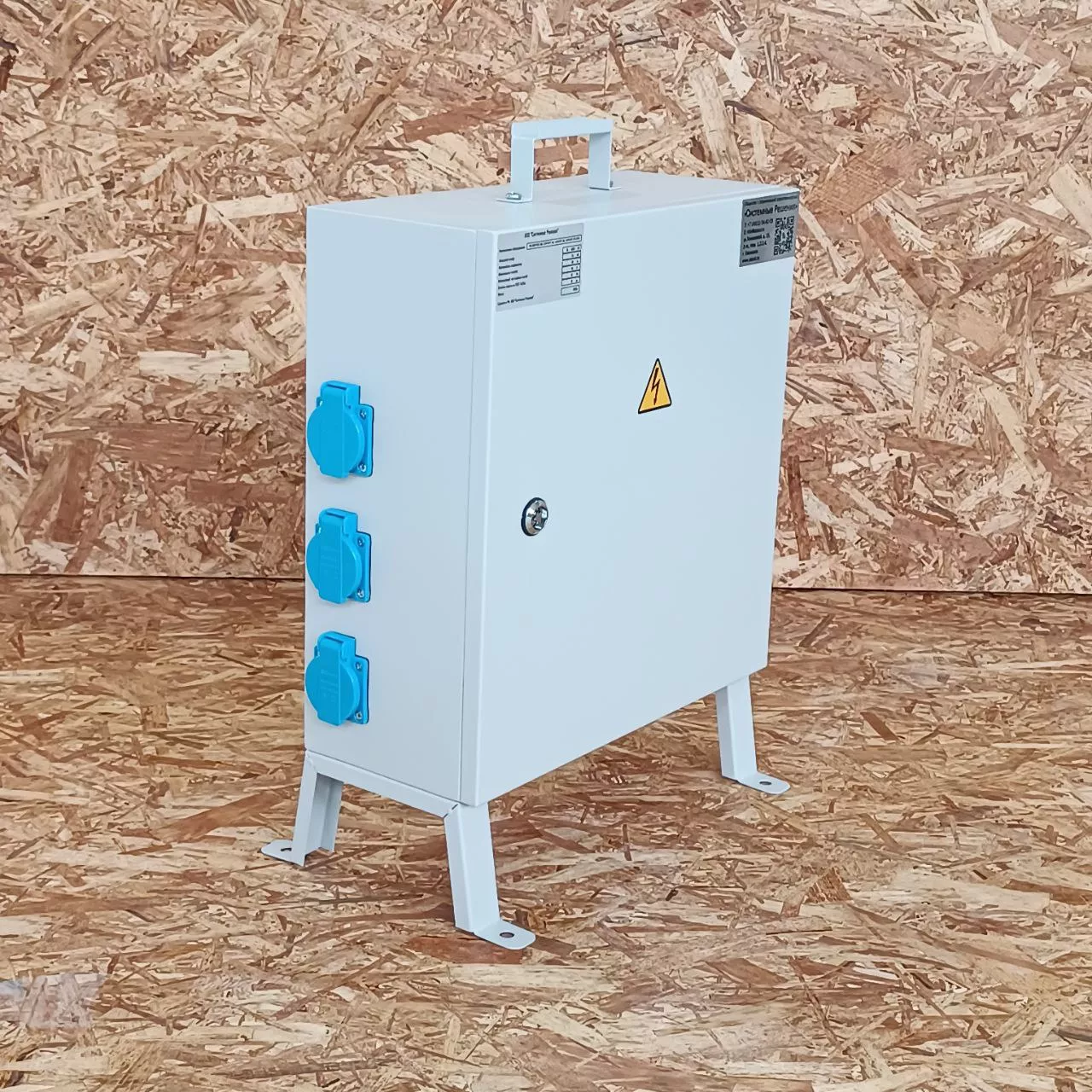

Кабельные линии, связывающие мобильные распределительные устройства переносные (РУСП) с непосредственными исполнительными механизмами и ручным электроинструментом, подвергаются наиболее жестким деструктивным воздействиям. В отличие от стационарной проводки, кабель для щита находится в постоянном движении: он подвергается многократным перегибам, скручиванию, растягивающим усилиям, а также волочению по абразивным поверхностям (бетонные плиты, арматурные каркасы, щебень). Кроме того, провод для электроинструмента регулярно пересекает зоны движения колесного и гусеничного транспорта, подвергаясь риску раздавления.
Согласно ГОСТ 12.1.013-78 (Строительство. Электробезопасность. Общие требования), все гибкие кабели временных электроустановок должны иметь конструкцию, исключающую механические повреждения токоведущих жил и гарантирующую сохранение высоких диэлектрических свойств в условиях переменной влажности. Обычные бытовые шнуры или кабели для стационарной прокладки (такие как ВВГ) категорически неприменимы для этих целей ввиду жесткости их структуры и хрупкости ПВХ-пластификаторов при знакопеременных нагрузках.
2. Сравнительный анализ марок кабельной продукции: КГ vs ВВГ vs ПВС
Для формирования силовой линии к электроинструменту на практике рассматриваются три основные марки кабелей. Проанализируем их применимость на основе требований ГОСТ 24334-2020 (Кабели силовые для нестационарной прокладки):
1. Кабель ВВГ (и его модификация ВВГнг-LS): Является жестким кабелем с монолитными жилами (класс гибкости 1 согласно ГОСТ 22483-2012). Предназначен исключительно для стационарной прокладки в штробах или кабельных лотках. При попытке использовать его для подключения переносного перфоратора или сварочного инвертора, внутренние жилы ломаются после нескольких десятков циклов изгиба. Вывод: полностью непригоден.
2. Провод ПВС (Провод виниловый соединительный): Имеет многопроволочные гибкие жилы и внешнюю оболочку из ПВХ-пластификатора. Широко применяется в быту для удлинителей. Однако в условиях строительной площадки ПВС демонстрирует неудовлетворительную стойкость к истиранию. При отрицательных температурах (ниже -15°C) ПВХ-оболочка дубеет, становится хрупкой и трескается при малейшем изгибе, обнажая токоведущие жилы. Вывод: ограниченно пригоден для внутренних работ в отапливаемых помещениях.
3. Кабель КГ (Кабель Гибкий): Специализированный силовой кабель, токоведущие жилы которого состоят из множества переплетенных тонких медных проволок (класс гибкости не ниже 5 по ГОСТ 22483-2012). Изоляция жил и внешняя защитная оболочка изготавливаются на основе каучука (резины). Резиновая оболочка обладает выдающейся эластичностью, не теряет гибкости при температурах до -40°C (а модификация КГ-ХЛ — до -60°C), устойчива к воздействию масел, ультрафиолетового излучения и прямых механических ударов. Вывод: идеальный технический выбор для подключения к РУСП.
| Технический параметр кабеля | Марка ВВГ (ПВХ, монолит) | Марка ПВС (ПВХ, гибкий) | Марка КГ (Резина, повышенная гибкость) |
|---|---|---|---|
| Класс гибкости жилы (ГОСТ 22483) | Класс 1 (жесткая жила) | Класс 5 (гибкая многопроволочная) | Класс 5 - Класс 6 (повышенная гибкость) |
| Минимальный радиус изгиба (в наружных диаметрах) | 10 - 15 D | 6 - 10 D | 8 D (полная сохранность при многократных циклах) |
| Нижний температурный предел эксплуатации | -50°C (только в неподвижном состоянии) | -25°C (при монтаже не ниже -15°C) | -40°C для КГ; -60°C для модификации КГ-ХЛ |
| Устойчивость к ударным и раздавливающим нагрузкам | Низкая (хрупкость при деформации) | Средняя (подвержен проколам) | Высокая (амортизирующие свойства каучуковой оболочки) |
| Рекомендованная область применения с РУСП | Запрещено нормами безопасности | Только внутри помещений при плюсовых температурах | Универсально: открытый грунт, уличные работы, зима/лето |
3. Расчет механических усилий и радиуса изгиба кабеля
При развертывании временных цепей от РУСП необходимо строго соблюдать нормативный радиус изгиба кабеля КГ, который согласно техническим условиям завода-изготовителя должен составлять не менее 8 диаметров кабеля. Нарушение этого правила приводит к постепенному расплетению многопроволочной жилы внутри изоляции, локальному уменьшению эффективного сечения и, как следствие, точечному перегреву проводника.
Также недопустимо подвергать кабель растягивающим усилиям, превышающим нормативные значения для медных жил без несущего троса (не более 50 Н на один квадратный миллиметр суммарного сечения жил). Показывая расчет: для кабеля КГ 3х2,5 + 1х1,5 суммарное сечение токоведущих жил составляет:
Предельное статическое растягивающее усилие равно: 9 × 50 = 450 Н (примерно 46 кг). Если рабочий с силой тянет заклинивший в конструкциях кабель, превышая это значение, происходит пластическая деформация меди с последующим обрывом внутренних связей.
4. Электрическая координация кабеля с защитной автоматикой щита

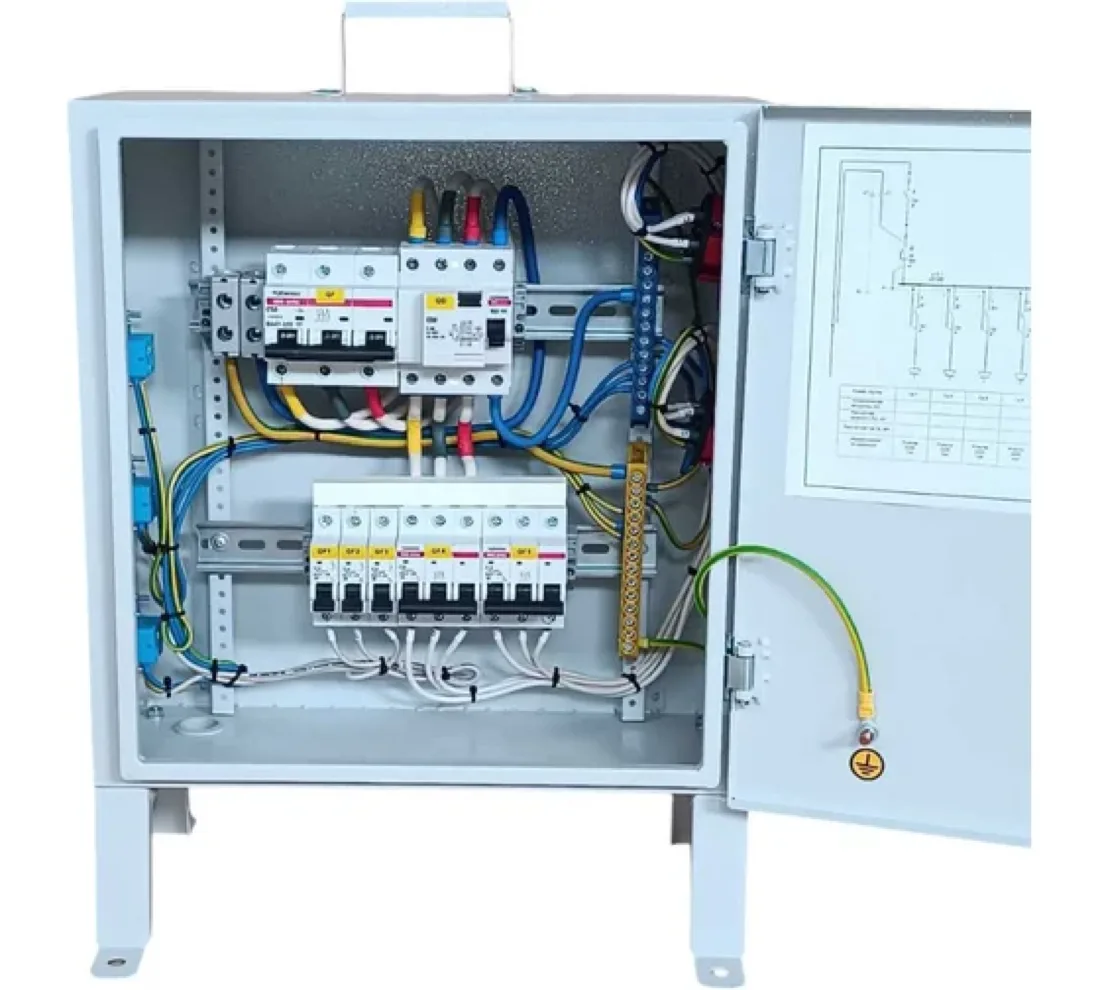

Выбор кабеля должен быть жестко увязан с уставками тепловых расцепителей автоматических выключателей, смонтированных внутри РУСП. Если розетка на щите защищена автоматом номиналом 16 А, то подключаемый кабель должен гарантированно выдерживать этот ток в течение неограниченного времени.
Согласно таблицам ПУЭ-7, длительно допустимый ток для четырехжильного гибкого кабеля КГ сечением 1,5 мм² при прокладке на воздухе составляет 19 А, что формально выше 16 А. Однако в условиях строительной площадки кабель часто оказывается свернут в бухту на кабельном барабане удлинителя. В свернутом состоянии теплоотвод ухудшается лавинообразно. Применяется снижающий коэффициент (для многослойной намотки K = 0,5–0,6). Ток 19 А превращается в 19 × 0,55 = 10,45 А. Если через свернутый кабель 1,5 мм² пустить ток 16 А, он расплавится изнутри в течение 20-30 минут работы. Эксплуатационное правило: для подключения нагрузки через 16-амперные розетки РУСП при длине линии свыше 15 метров необходимо использовать кабель КГ сечением не менее 2,5 мм², а при работе обязательно полностью разматывать кабель с катушки.
5. Обеспечение герметичности кабельных вводов и оконцевания жил
Точка сопряжения гибкого кабеля с вводными разъемами РУСП или вилкой является зоной повышенного риска проникновения влаги. Для минимизации рисков кабельный ввод в щит должен осуществляться через специализированные зажимные гермовводы (сальники) соответствующего диаметра из неопрена или полиамида. Сальник жестко фиксирует внешнюю оболочку кабеля, разгружая токоведущие контакты от механического натяжения и обеспечивая герметичность на уровне IP54/IP65.
Жилы гибкого кабеля КГ, состоящие из тонких проволок, перед фиксацией в винтовых клеммах штепсельных вилок подлежат обязательному оконцеванию. Скрутка жил «под винт» без защитных элементов запрещена ГОСТ Р 50571.5.52-2011, так как винт при затяжке перерезает до половины тонких проволок жилы, локально увеличивая сопротивление контакта. Оконцевание выполняется методом опрессовки втулочными наконечниками (НШВИ) или наконечниками под болт (ТМЛ) с помощью специализированных пресс-клещей. Я не могу подтвердить надежность соединения, выполненного методом простого лужения припоем ПОС без применения канифоли и последующей отмывки флюса, так как остатки кислоты вызывают ускоренную электрохимическую коррозию меди под нагрузкой.
6. Механическая физика и температурные пределы гибких кабелей
Развертывание временных силовых линий для подключения инструмента к распределительным устройствам (РУСП) сопровождается колоссальными механическими напряжениями в структуре кабеля. Нормативная база, в частности СНиП 3.05.06-85 (Электротехнические устройства) и ПУЭ, жестко лимитирует предельно допустимые усилия тяжения, которые может выдерживать медная многопроволочная жила без необратимых пластических деформаций. Превышение этих усилий приводит к микроскопическим разрывам проволок внутри скрутки (эффект «удлинения»), локальному уменьшению эффективного сечения и, как следствие, неконтролируемому перегреву скрытых участков кабеля под рабочей нагрузкой.
Инженерный расчет допустимого механического напряжения (σ) базируется на пределе текучести отожженной электротехнической меди. Нормативное значение усилия тяжения для кабелей с медными жилами не должно превышать 50 Ньютонов на квадратный миллиметр суммарного сечения жил (50 Н/мм²). Рассмотрим пошаговый расчет предельной нагрузки для пятижильного гибкого кабеля марки КГ 5х6 (пять жил по 6 мм²):
Шаг 1: Вычисление суммарной площади сечения меди. S_total = 5 жил × 6 мм² = 30 мм².
Шаг 2: Расчет максимально допустимого усилия тяжения (F_max). Формула: F_max = S_total × 50 Н/мм² = 30 × 50 = 1500 Ньютонов. В эквиваленте массы: 1500 Н / 9,8 м/с² ≈ 153 килограмма.
Шаг 3: Оценка тяговых нагрузок. Если тяжелый кабель длиной 100 метров тянут по грунту, возникает сила трения. Масса 100 метров кабеля КГ 5х6 составляет около 70 кг. Сила трения волочения (F_frict) зависит от коэффициента трения (μ). Для резины по бетону или грунту μ может достигать 0,7. F_frict = 70 кг × 9,8 × 0,7 = 480 Ньютонов. В данном случае тяговое усилие значительно ниже предела деформации (480 Н < 1500 Н). Однако, если кабель зацепился за арматуру, и строительная техника совершает рывок, пиковое усилие легко превысит 1500 Н, что вызовет обрыв жил внутри резиновой изоляции.
Дополнительным деструктивным фактором является эксплуатация гибких кабелей при экстремально низких температурах. Марка КГ имеет изоляцию на основе бутадиен-стирольного каучука. Процесс вулканизации придает резине эластичность, однако при температурах ниже -40 °C молекулярная подвижность полимерных цепей резко снижается (температура стеклования). Резина переходит в хрупкое состояние. Если в этом состоянии произвести ударное воздействие или резкий изгиб (например, ударив по кабелю молотком или переехав его тачкой), изоляция треснет как стекло, обнажив жилы под напряжением 380 В. Для работ в северных широтах применяется модификация КГ-ХЛ с добавлением пластификаторов, смещающих температуру стеклования до -60 °C.
Еще одной неочевидной, но частой проблемой является эксплуатация кабеля, не полностью размотанного с барабана. В свернутой бухте возникает индуктивное сопротивление (хотя на частоте 50 Гц для малых сечений оно невелико), но главным фактором является отсутствие конвективного теплоотвода. Я не могу это подтвердить без точного расчета коэффициентов взаимного нагрева слоев, однако табличные данные ПУЭ строго указывают на необходимость применения понижающего коэффициента (до 0,4) при эксплуатации кабеля в многослойной намотке. Ток, который прямой кабель выдерживает безопасно (например, 30 А), внутри бухты расплавит изоляцию в течение первых 15 минут работы мощной тепловой пушки.
